东莞市南方力劲机械有限公司,位于东莞市石排镇曾屋工业区,是一家有着二十多年生产经验的专业自动化超声波设备生产企业。我们提供普通医用平面口罩、杯型(碗型)口罩、鸭嘴形口罩、一次性口罩、立体口罩、n95口罩、防尘口罩等各种无纺布口罩的自动化生产设备,已为国内及国外多家企业提供口罩生产整厂设备,获得一致好评。
全自动杯型口罩面罩机(全自动杯型口罩切片机)介绍:
杯型口罩面罩机又称切片机,主要是利用超声波切割及自动熔接封边的原理,完成切片的异形切割及熔接。该机器解决传统花边机定位不精准、尺寸控制不精确、生产效率低及人工成本高等缺点。集放料、棍轮拉料、超声波切割、废料分离、成品分片等诸多工序为一体,极大的提高了生产效率,降低了生产成本,使产品更加标准化、质量更稳定、外形更美观。
全自动杯型口罩面罩机简易操作说明:

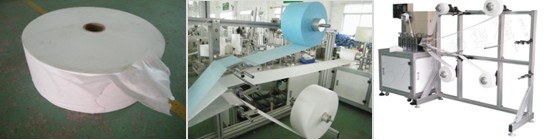

上料:

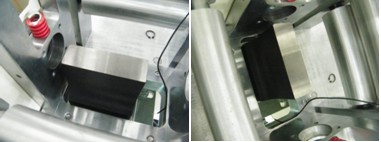

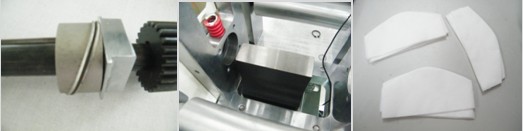

切割、熔接:

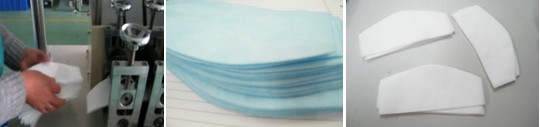

成品:

全自动杯型口罩面罩机参数:
机器型号:NK-CMM03
电源电压:220V,50/60HZ
机台尺寸:840x630x1430mm
重量:450KG
放料架尺寸:1550x620x1510mm
气压:6Kg/cm
产量:50-60pcs/min
功率:1800W
频率:20KHZ
全自动杯型口罩面罩机特点:
1.拉筒入料,定位更精准,可使原材料宽度控制到最小,节约成本
2.成品长度尺寸控制统一,偏差±1mm,可有效控制成品长度,使切片既能满足生产工艺要求,又杜绝了浪费

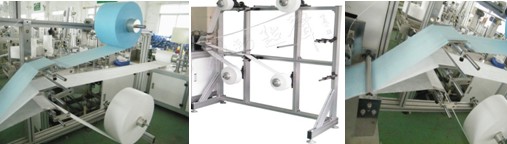

3.独立放料架,方便取放和调节原材料(图如下:)

4.设备自动化程度高,对操作员工要求低,做到取放原材料和整理成品即可(图如右:)

5.自动计数,可有效控制生产效率和生产进度
6.变频控制,可根据实际需要调节设备运行速度
7.旋转式控制盒,可根据客户要求调整控制盒方向(5/6/7图如右:)

8.自动收废料,做到废料自动退出,给操作员工减少体力劳动(图如下:)

9.整机采用全铝合金机架,外观轻巧美观不生锈,使人眼前一亮
10.此机采机超声波台湾系统,日本换能器,性能稳定,操作方便
11.采用Delixi 高质量高品质的750w变频器,稳定性高,操作简单易懂
12.采用变频控制,配备光电检测装置,使切片弧度更加稳定(图如下:)

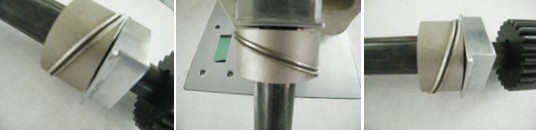

13.自动化超声波熔接轮采用进口优质钢材DC53做成,使模具寿命延长,耐磨耐用 (图如下:)
14.超声波模采用Cr12MoV材料做成,比一般常用的模具材料的硬度要好,适合长时间发波工作,不易开裂、变形(图如下:)

杯型口罩生产流程:
| 品牌 | 南方力劲 | 种类 | 非织造布生产线 |
| 应用领域 | 防尘口罩、医用口罩、n95口罩、FFP2口罩、立体口罩、杯型口罩等 |
杯型口罩整厂生产设备参数:
机器型号 | Nk-CMM02 | Nk-CMM10 | NK-CMM06B | NK-CMM03 |
机器名称 | ||||
产品尺寸(MM) | 800x1120x1750 | 3400x1230x1900 | 1800x600x1400 | 840x630x1430 |
重量(KG) | 300 | 500 | 80 | 450 |
功率(W) | 4200 | 5000 | 900 | 1800 |
产量(PCS/MIN) | 8-10 | 30-36 | 10-12 | 50-60 |
机器型号 | NK-CMM04 | NK-CMM05 | NK-CMM20 | NK-CMM08 |
机器名称 | ||||
产品尺寸(MM) | 800x600x1400 | 700x600x950 | 500*600*900 | 720*460*1380 |
重量(KG) | 70 | 65 | 95 | 95 |
功率(W) | 500W | 300W | 1500W | 500W |
产量(PCS/MIN) | 50-60 | 20-30 | 20-30 | 20-25 |
杯型口罩生产流程图:

杯型口罩整厂生产设备简介:
杯型口罩成型机(NK-CMM10):杯型口罩成型机利用高温热压成型原理生产出杯型口罩的定型部分。该口罩成型机可以自动完成从送料,到一次成型、剪切以及退料等多道工序,相比传统的人工送料、退料、剪切可以省去3-5个人工,采用PLC控制系统,触摸屏设置,操作简单快捷,可单人单机使用,仅需人工放料及取料。极大地提高了生产效率。
杯型口罩面罩机(NK-CMM03):用于杯型口罩外层面罩的生产;主要是利用超声波切割及自动熔接封边的原理,完成切片的异形切割及熔接。该机器解决传统花边机定位不精准、尺寸控制不精确、生产效率低及人工成本高等缺点。集放料、棍轮拉料、超声波切割、废料分离、成品分片等诸多工序为一体,极大的提高了生产效率,降低了生产成本,使产品更加标准化、质量更稳定、外形更美观。
转盘式杯型口罩机(NK-CMM02):主要是利用超声波熔接和自动封边的原理,完成杯型口罩边缘的焊接和冲切流程的机器。该机将杯型口罩熔边和冲切两个以前完全独立的工序创造性的结合起来,多工位转盘,焊接的同时附带切料装置,焊接与切料两机头同时工作,采用PLC控制系统,触摸屏设置,操作简单便捷,可单人单机使用,只需要工人放料、取料即可,可极大的节省人工,使杯型口罩的生产更为简单快捷。
单色移印机(NK-CMM08):本设备用于杯型口罩的公司LOGO、产品信息等字样的单色印刷,可更换模版,实现一机多印;操作由一个工人即可完成,简单方便。
呼吸阀冲孔机(NK-CMM04):本设备用于杯型口罩前端呼吸阀的打孔,采用脚踏式开关,操作简单,冲孔大小及口罩模具可以按客户需求设计,是生产带呼吸阀口罩的理想打孔设备。
鼻线贴合机(NK-CMM05):主要适用于杯型口罩的鼻梁线粘合,取代传统的手工贴合。该机运用气动原理运动和辅助发热装置。工作时定位准确,操作简单,粘合强度牢固效率高;是N95/杯型/立体/防尘口罩制造行业的理想设备。
杯型口罩点焊机(NK-CMM06B):本设备采用超声波焊接原理,可把不同原料的口罩耳带焊接到口罩本体上,操作由一个工人完成,简单方便,是大型口罩厂首选设备。
呼吸阀焊接机(NK-CMM20):本设备采用超声波原理,用于焊接杯型口罩的呼吸阀,焊接不发硬,不发焦,符合人体设计,操作由一个工人即可完成,简单方便,适用于大型口罩厂高档杯型口罩呼吸阀的焊接。
杯型口罩机器装配图:

CE证书:
