耐压35伏内置MOS管1A大功率LED驱动器
概述
CL6807是一款高侧电流感应的高亮度LED驱动控制器，设计运用于高效驱动由高于LED正向导?
电压的电源供电的单个或多个串联LED。该装置的运作是在6V到35V?间，难供了一个?部可调的高
达1A的输出电流。根据电力供应的电压和?部元件，可以难供高达25?的输出功率。
CL6807包括输出开关和一个高侧的输出电流传感电路, 可利用?部电阻器来设定的平均输出电
流或由精心设计的直流电压或PWM信号来加载ADJ脚来调节输出电流。在ADJ脚上加低于0.5V的电

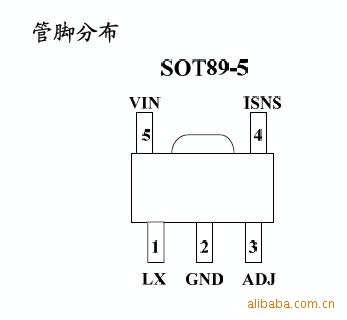

压将关断输出电流和开关动作，使该芯片进入低功耗待机状?。CL6807的封装为SOT89-5。
?点
◆ 极少的?围器件数
◆ 宽输入电压范围：6V至35V
◆ 高达1A的输出电流
◆ 开关控制及亮度的直流电压控制和PWM控制
由单脚实现
◆ 输出电流准确性可达±5％
◆ 内建的LED开路保护
◆ 高达95％的效率
◆ 高侧电流感应
◆ 迟滞控制，无需补偿
应用
◆ LED?换低压卤?灯应用
◆ 汽车照明
◆ 低压照明工业
◆ LED后备照明
◆ 发亮标志
◆ 紧急照明系?
◆ 液晶电视背光
