外观与尺寸

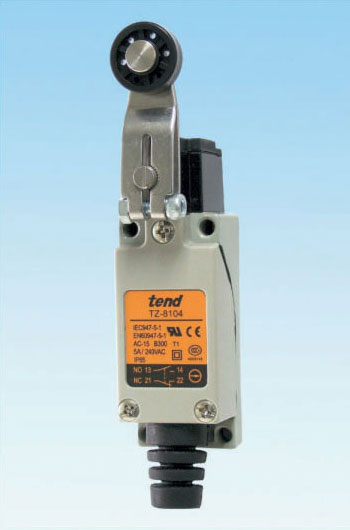

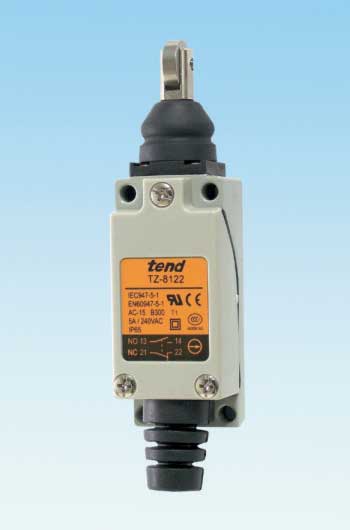

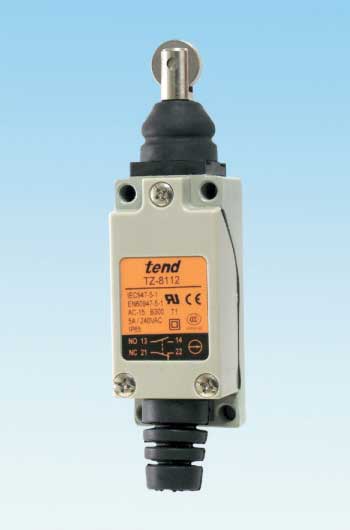

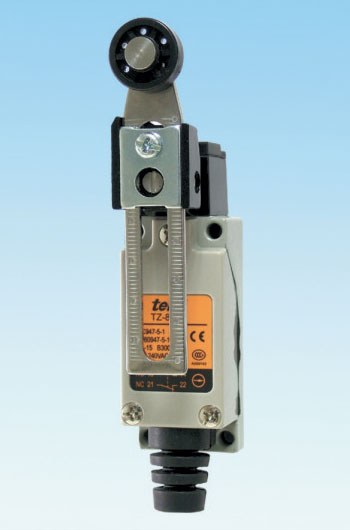

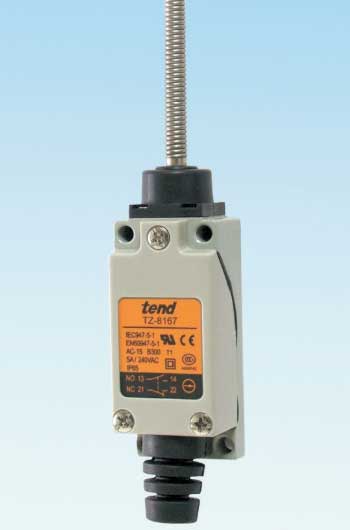

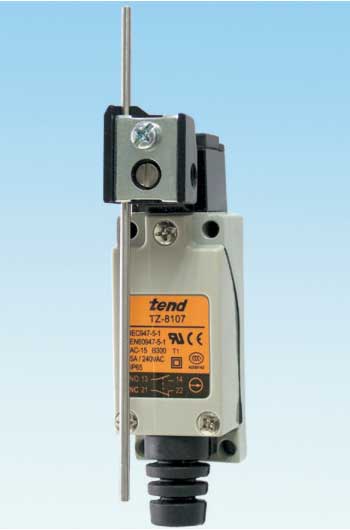

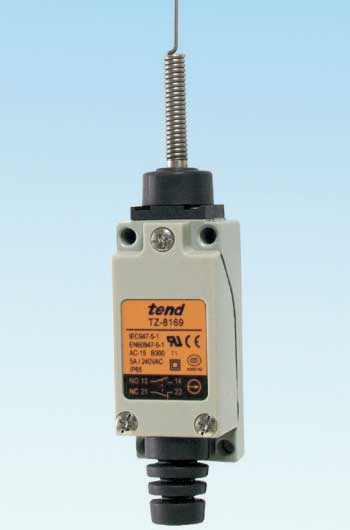

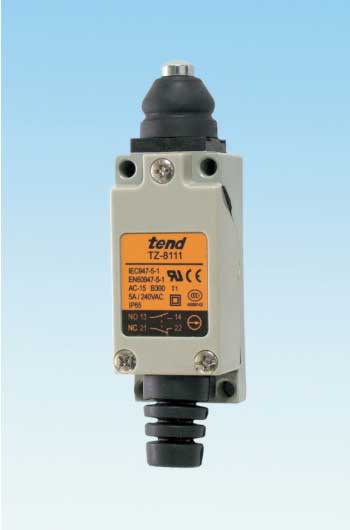

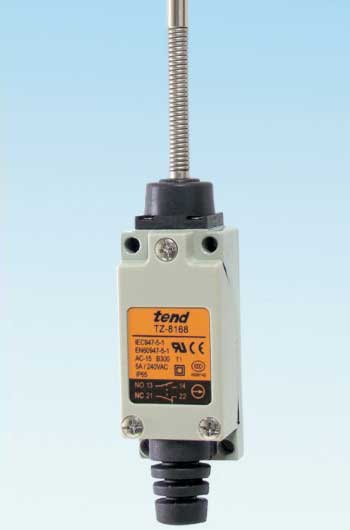

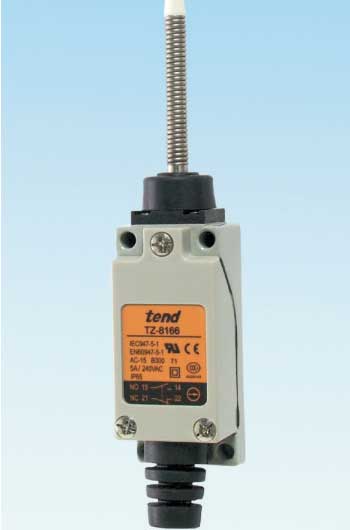

TZ-8104 TZ-8108 TZ-8107 TZ-8111 TZ-8112 TZ-8166 TZ-8167 TZ-8168 TZ-8169 tz-8122

·特征 .双回路型行程开关。　.结构坚固，由锌合金及强化塑胶组成。　.体积小，可防水、防油。　.内藏微动开关有双簧片机构，机械寿命更长。　.具较大之OT动作。　.容易配线之导管设计 。　.引动器种类多，方便使用。 ·规格 　.额定值 额定电压 非电感性负载 电感性负载 电阻性负载 灯泡负载 电感性负载 马达负载 N.C. N.O. N.C. N.O. N.C. N.O. N.C. N.O. 125 VAC 250 VAC 5 5 5 5 1.5 1 0.7 0.5 3 3 3 3 2 1.5 1 0.8 8 VDC 14 VDC 30 VDC 125 VDC 250 VDC 5 5 5 0.4 0.2 5 5 5 0.4 0.2 3 3 3 - - 3 3 3 - - 5 4 4 - - 4 4 4 - - 3 3 3 - - 3 3 3 - - 　注：1.电感性负载之功率因率在0.4(AC),时间常数在7msec以下(DC)。 　　　2.灯泡负载之突入电流为稳定状态电流之10倍 ,马达负载之突入电流为稳定状态电流之6倍。   ．特性 　操作速度 　0.5mm至50cm/s 　动作频率 　机械：120次分 　　　电气：30次分 　接点电阻 　25mΩ(mm)(初期) 　绝缘电阻 　100MΩ以上(在500VDC) 　耐电压 　非连续端子间 　1,000VAC, 50/60Hz持续1分钟 　载电流和无载电流零件间， 　端子和接地之间 　1,500VAC 50/60Hz持续1分钟 　振动 　10至55Hz, 1.5mm双振幅 　冲击 　机械耐久:约.1,000m/s2(约.100G’S) 误动作耐久:约.300m/s2(约.30G’S) 　周围温度 　使用时：-5至65℃ 　湿度 　95%RH以下 　寿命 　机械：10,000,000次以上 　电气：500,000次以上 　重量 　约130至190g 　保护构造 　IEC : IP65   .动作特性 型式 TZ-8104 TZ-8108 TZ-8107 TZ-8111 TZ-8112 TZ-8166 TZ-8167 TZ-8166 TZ-8169 OF 　最大 RF 　最小 PT 　最大 OT　最小 MD 　最大 OP　 　　 750g 100g 20 50 12 - 750g 100g 20 50 12 - 750g 100g 20 50 12 - 900g 150g 1.5mm 4mm 1mm 26 ± 0.8mm 900g 150g 1.5mm 4mm 1mm 37 ± 0.8mm 150g - 30mm - - -
