韩国TPC电磁阀DS3430-5GC-02 TVF3430-5G-02
| |

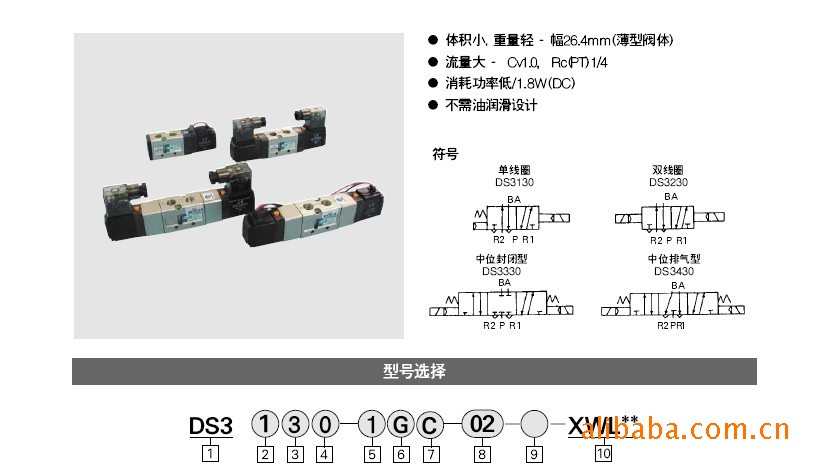

 | | 先导阀Ass'y型号选择 |  | |  | | 1 TPC | | | 2 位数/电控数 | 1:单电控
2:双电控
3:中位封闭
4:中位排气 | | 3 阀体型式 | 3: 直接安装型30型汇流板 | | 4 缸体 | 0: 基本型
3:公共排气型 | | 5 额定电压 | 1: AC110V,50/60Hz
2: AC220V,50/60Hz
3: AC120V,50/60Hz
4: AC240V,50/60Hz
5: DC24V
6: DC12V
7: DC6V
8: AC24V(20~26V/50Hz,
21~27V/60Hz)
9: 其它 | | 6 接电方式 | G: 直接出线(导线长度300mm)
DZ: DIN型插座(连接器,指示灯·过压保护电路)
D: DIN型插座 | | 7 手动应急形式 | 无记号: 无锁按钮
C: 带锁旋纽 | | 8 口径(供气.,通气缸.) | 01: Rc(PT)1/8
02: Rc(PT)1/4 | | 9 系列(供气.,通气缸.) | 无记号: 基本型
XC16: 冬季不可型 |
| | | 1 TPC | | | 2 额定电压 | 1:AC100V,50/60Hz
2: AC200V,50/60Hz
5: DC24V | | 3 :接电方式，指示灯，过压保护电路 | G:直接出线(导线长度 300mm)
DZ:DIN型插座(指示灯·过压保护电路) | | 4 手动应急形式 | 无记号:无锁按钮
C:带锁旋纽 | | 5 系列 | 无记号:基本型
XC16:防铜离子型 | | | |
|
规格| 使用流体 | 空气 | | 工作压力范围 | 2位 单电控·3位 | 1.5~9kgf/cm2(0.15~0.9MPa) | | 2位 双电控 | 1~9kgf/cm2(0.1~0.9MPa) | | 环境和流体温度 | 最高 50°C | | 反应时间 | 2位 单电控·双电控 | 30ms 以下(0.5MPa) | | 3位 | 40ms 以下(0.5MPa) | | 最大动作频率 | 2位 单电控·双电控 | 5Hz | | 3位 | 3Hz | | 油润滑 | 不需要 | | 手动应急形式 | 无锁按钮,带锁旋纽 | | 安装位置 | 自由 | | 抗冲击/振动能力 | 30G/5G(8.3~2000Hz) | | 先导阀排气方式 | 单独排气，公共排气 | | 手动应急形式 | 无锁按钮, 带锁旋纽 | | 安装位置 | 自由 | | 抗冲击/振动能力 | 30G/5G(8.3~2000Hz) 以下 | | 出线方式 | 直接出线 | DIN型插座 | | 保护 | 防振 | IP65 | | 额定电压 | AC 50/60Hz | 100V,200V | | DC | 24V | | 许容电压 | 额定电压的 -15~+10% | | 功率消耗 | AC | 起动 | 5.6VA(50Hz),5.0VA(60Hz) | | 持续 | 3.4VA(50Hz),2.3VA(60Hz) | | 功率消耗 | DC | 1.8W/2W(安装指示灯)(130°) | | 指示灯·过压保护电路 | AC | 发光二极管 压敏电阻 | | DC | 发光二极管 压敏电阻 |
型号| 名称 | 型号 | 口径 | | 消声器 | TAN110-01 | Rc(PT)1/8 |
选件| 接管形式 | 型号 | 位数/电控数 | (1)口径
(供气,通气缸) | 有效过流面积 mm2(Cv) | 重量
(kgf) | | Rc(PT)1/8 | Rc(PT)1/4 | | 直接安装型 | DS3130-OO-0102 | 2位 单电控 | Rc(PT)1/8
Rc(PT)1/4 | 14.4(0.8) | 18(1.0) | 0.21 | | DS3230-OO-0102 | 2位 双电控 | 14.4(0.8) | 18(1.0) | 0.29 | | DS3330-OO-0102 | 3位 中位封闭 | 11.7(0.65) | 14.4(0.8) | 0.44 | | DS3430-OO-0102 | 3位 中位排气 | 14.4(0.8) | 18(1.0) | 0.44 |
※(1)排气口径(R1,R2)是 Rc(PT)1/8。
汇流板型号| 型号 | 汇流板型号 | | 型号 | 排气 | A,B(通气缸) | | DS3○30-○○-0102 | B型安装 | 30位 | 公共 | 阀 |
|
