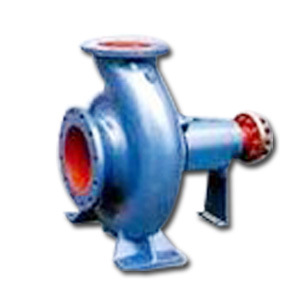

空调泵-机械结构： 空调泵适用于增压家庭供水冷却系统空调系统园艺灌溉小型工业供水系统结构紧凑牢固可靠低噪音CHN为 全不锈钢材质家庭供水增压系统，空调泵是适用于高层建筑中央空调系统的冷水，冷却水，热水的循环水 泵，亦可用作其它工程的给，排水系统，其输送介质为清水或理化性质似 于清水的其它液体，适用介质 温度不高于80℃，空调泵的承压件耐压1.6MPa。 空调泵流量范围： Q：20～1100m3/h 扬程范围：H：14.7～60m泵的驱动力是通过弹性圈柱销联轴器由电动机直接提供的，空调泵的旋转方向，从驱动端看为顺时针方向旋转。采用104型碳化钨硬质合金机械密封，进口SKF系列轴承。 空调泵特点： 后开式结构，检修方便 运转稳定，可靠，寿命长 低噪音电机，比同类产品约低10dB 出厂前均作2.4MPa耐压试验，确保使用安全后开式结构，检修方便，无需拆卸泵体及进出水管 通用性广，只有4种规格的轴，轴承，联轴器盖，减少了备品备件，便于检修管理 叶轮前后均有密封环，叶轮后盖板设平衡孔平衡泵的轴向力 耐磨机械密封装置，保证在较高水压下不漏水青铜叶轮，不锈钢轴，进口轴承轴承润滑结构分干油脂润滑及湿机械油润滑二种。采用世界最优秀设计软件和水力模型运用先进的真空浇铸工艺主要部件采用数控车床加工所有叶轮均经过严格的动平衡测试双涡壳结构设计采用优质机械密封，多种机械密封供选择润滑装置就位方便，能进行快速检修，润滑可靠优质双列止推滚珠轴承最短使用寿命达5年全铸铁，全青铜，特殊合金等多种材质供选择安装底座与电机企口形配接立式结构更有占地面积小，可在任意方向进行直线配接，高位电机防止水淹等的优点。空调泵-机械原理： 空调泵设备由温度、压力传感器系统、 PLC 控制系统、变频调速系统、触摸屏系统和冷水（采暖）或冷却水泵组成闭环控制系统，将温差、压差的反馈值时实与设定的目标值进行比较判别，通过 PLC 系统自动调节水泵的运行频率，在满足工艺要求的前提下最大化地达到节电的目的。随着工况的变化设备控制水泵电机频率时刻在满足需要的前提下变化，因频率下降，噪声下降，电机温度下降，即节省了电量又延长了设备的使用寿命，由此产生的经济效益和社会效益是很可观的。 根据这一原理，IAO-PF-I 型节电控制设备自动调节控制水泵启停与转速，增大温差至规范范围或满足实际要求的范围内，减少水泵流量，从而使水泵电机耗电相应降低，实现较大幅度的节电。应用限制： IAO-PF-I 型节电控制设备不适合中央空调系统和热交换系统进回水温差已经较大并接近国家规范 5 ℃的情况。 泵站电耗表达式 N= K 1 × Q × H ／η，除了 IAO-PF-I 型介绍的增大温差降低泵站流量 Q 降低泵站 扬程（压力） H 可以减少泵站电耗的控制方法外，其实还可以通过提高泵站的整体运行效率η来降低电耗，国家高技术产业化重大专项 --- 泵站量化节电系统，通过系统寻优，在满足工艺要求下，按电耗最 低的泵组优化搭配和调速运行控制设备，实现对水泵机组的量化节能控制，可以使泵站达到可以实现的运 行效率最大值η max ，即使中央空调系统不存在温差照样可以实现大幅度的节能。 空调泵IAO-PF-I 型量化节电控制设备可应用于所有中央空调系统，而不管是否有温差余量还是无温差余 量，该设备也可用于对已有变频等节电设备的泵站（组）进行节能改造，以实现节电的最大化。IAO-PF-I 型量化节电控制设备可以使中央空调系统的冷冻泵、冷却泵和采暖泵组一次节能到底。空调泵-机械核心： 空调泵最重要的结构就是内部的压缩机结构，高硅铝合金的斜盘压入主轴上成为一体，放进铝合金的前后 缸体中，并由滚针轴承和端面轴承支承，活塞用两个半球滑履骑在斜盘上，在圆周方向上的5个活塞互成 72度均匀布置在缸体中。在前后缸体的端面上，布置有吸气阀片、铝合金材料的阀板，以及由排气阀片组 成的限位器总成，在前后铝合金缸盖上都设置了环形吸气腔和排气腔，它们分别与缸体上的进气通道和排 气通道相连接，在前后缸体中央上方有进排气口与制冷系统相连接。 空调泵密封圈和轴封装置保证了压缩机内的密封，离合器通过键与主轴连接，线圈和皮带轮都装在前缸盖 上，皮带轮通过皮带由发动机曲轴皮带轮驱动.当压缩机接通后，由于线圈的作用，皮带轮将离合器吸合 成一体一起转动，从而带动主轴旋转，斜盘随之在其上旋转摆 动，使骑在斜盘上的活塞作用往复运动。 五个活塞作往复运动，在它们的两端分别进行进气和排气，因此成为双向十缸压缩机。 压缩机是制冷系统中的重要部件，起压缩和输送制冷剂气体的作用，即在蒸发器中产生制冷剂气体，进入 压缩机经压缩后送到冷凝器中冷却。制冷剂气体由前后缸体上的进气口进入压缩机后，分别进入前后缸盖 上的环形吸气腔，由于活塞的运动，打开吸气阀片吸入汽抽中，然后通过排气阀片排入前后缸盖上的环形 排气腔，再通过前后缸体上的排气口排出。 压缩机运动部件的润滑依靠两种方式进行，一是制冷剂本身含油，进行自润滑；二是飞溅润滑。在奥迪 100制冷系统中，总注油量为300ML，压缩机仅占80ML，压缩机内加注的油存放在其缸体下部设置的凹坑内 ，另处220ML加在液体分离器中。压缩工作时，由于斜盘的旋转摆动，凹坑中的冷冻油就被斜盘带起溅到 各处。此外，由于制冷剂与油具有完全互溶的性质，使制冷剂在流入压缩机内时，也携带部分冷冻油用以 润滑压缩机内中的运动部件。空调泵-机械维护： 启动前的检查与保养： 1、空调泵轴承的润滑油是否充足、良好； 2、空调泵及电机的地脚螺栓与联轴器螺栓是否松动和脱落； 3、空调泵及进水管部分是否全部充满水； 4、轴封是否漏水或滴水（每分钟的滴水数符合要求）； 5、对卧式空调泵要求用手盘动联轴器，查看水泵叶轮是否能转动，如转不动，必须查明原因，消除隐患 后再启动； B、启动检查与保养： 1、确定空调泵轴（叶轮）的旋转方向是否正确； 2、转动是否灵活，有无卡死现象； C、运行检查与保养： 1、电机不能有过高的温升，无异味产生； 2、轴承温度不得超过周围环境温度35℃-40℃，轴承的极限最高温度不得超过80℃ 3、轴封处（除规定要滴水的形式外）、接管头均无漏水现象； 4、无异常噪音和振动； 5、地脚螺栓和其它连接螺栓的螺母无松动现象； 6、进出水管软接有无明显变形现象； 7、电流是否在正常工作范围内； D、定期检修与保养： a、采用润滑油润滑的，每年进行清洗更换一次； b、采用润滑脂润滑的，空调泵每运行2000h更换一次； c、采用填料密封的，当发现漏水或漏水滴数超过标准的进行压紧或更换； d、采用机械水封的，按检查情况进行更换； e、解体检修：每年对水泵进行一次解体检修，主要包括清洗和检查； f、除锈刷漆：每年一次对没有进行保温的空调泵泵体进行防锈处理。 空调泵的产品用途： 空调泵是一种理想新型高效节能泵，广泛用于家庭生活取水，井下抽水，自来水加压，园林浇灌，蔬菜大棚供水，工矿企业及养殖业等。
