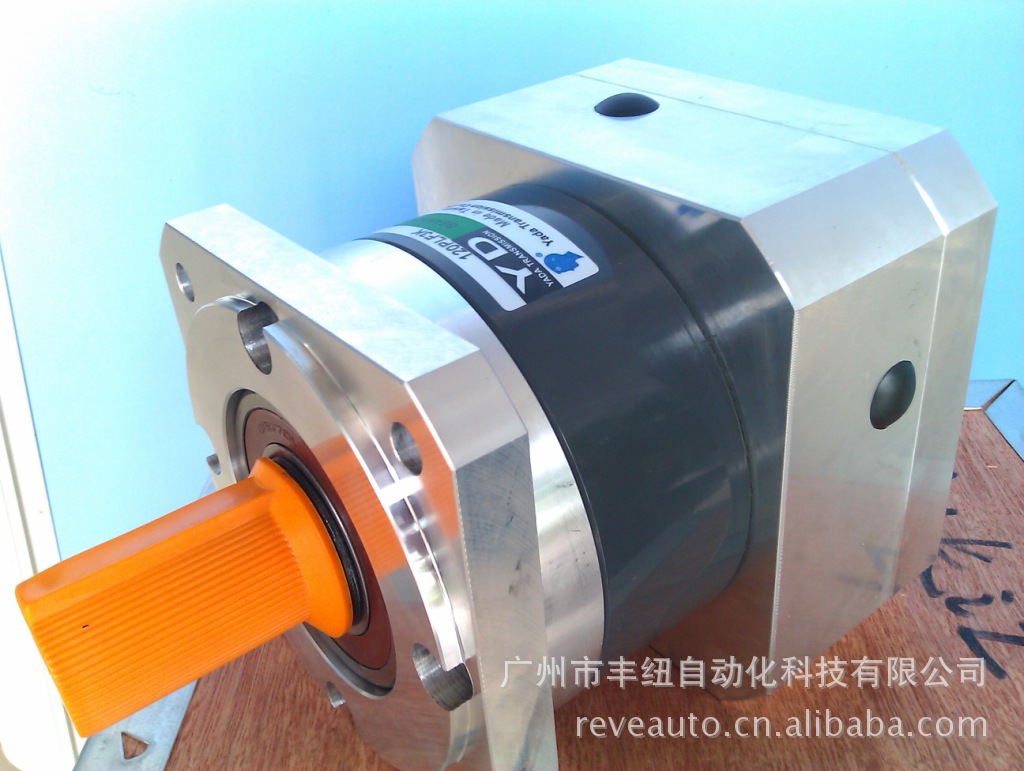

PLF系列
台湾亚大行星减速机由于结构原因,单级减速最小为3,客户常用减速比为:3.4.5.6.8.10,减速机级数标准为1、2、3级。
相对其他减速机,行星减速机具有高刚性,高精度,高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.










台湾亚大行星减速机参数:
台湾亚大高精密行星減速機PL系列,广泛应用于数控自动化设备行业、工程机械,具有高精度、体积小、免维护等优越特性。
特点:圆柱形外壳,体积小,结构紧凑,输出端面连接,安装简便.
应用领域:主要使用在包装机械、切割设备、纺织印染设备等行业
技术参数:
外形尺寸: 40mm---160mm
减速比: 3---512
传递力矩: 5Nm---895Nm
精密侧隙:≤5arcmin
安装方式: 任意

台湾亚大牌精密行星减速机可代替代德国IMS,德国MOTEC,德国NEUGART,法国MIJNO,日本SHIMPO/新宝等等。
產品特性:
◎獨特多段減速比、高效率輸出扭力。
◎專利內齒環設計,確保耐用與低噪音。
◎密閉式全油封設計,確保潤滑油脂不洩漏。
◎傳動效率高達96%。
◎同級產品中體積最小,最適合有限之設備空間。
◎高精度低背隙6弧分,精準型3弧分皆可供應。
◎內部組件採用經熱處理之高強度合金鋼材,足堪應付嚴峻的惡劣環境。
應用:
機器人、機械手、自動控制系統、包裝機械、停車設備、自動倉儲、印刷設備、半導體設備、工作母機、量測設備等等
1、專利內齒環可有效降低背隙.噪音與震動。
2、精密深溝滾珠軸承可承受更高之徑向負載。
3、封閉式出力軸經熱處理以提高扭轉剛性與承受更高徑向負載。
4、特殊機械油封提供IP64的防護等級,以防止洩漏。
內六角螺絲用以鎖緊入力軸套所圈與馬達出力軸。
5、入力軸套以鋼材製成經特殊處理製程以兼具彈性與剛性。
6、前後端蓋皆經陽極硬化處理以減輕重量並可有效防止腐蝕或刮傷。
7、入力軸套鎖圈可確保馬達出力軸與減速機緊密結合不滑動以確實傳輸扭力。
游星齒輪蓋確保行星齒輪穩定運行。
8、獨特真空滲碳齒輪兼具表面硬度與心部韌性,不但耐磨耗,且能在承受重載的情況下,保持高嚙合精度。
关于台湾亚大行星减速机:
台湾亚大行星减速机产品是针对高性能的设备需求来设计,当需要将马达转速降低,输出扭矩提高且完整的将动力传送至应用端,这时您会需要我们的减速机来达成您的要求.我们的伺服用督办提供了多项优点,于伺服控制的应用上,发挥了的伺服刚性效应,准确的精密定位控制,在运转平台上具备了低背隙,高效率,高输入转速,高输入扭矩,运转平顺,低噪声等,此外,于外观及结构设计上也力求轻薄短小,紧凑并轻量化的条件发展,它让伺服马达能在更高,更有效率的情形下运转,并减低其回馈的负载惯量,并增加输出的扭矩.伺服用行星式齿轮减速机广泛应用于航太工业,半导体设备,工具机械包装,自动化产业,产业用机器人,医疗检验,精密测试仪器等.
减速机的安装常识:
正确的安装、使用和维护减速机,是保证机械设备正常运行的重要环节。因此,在您安装汉星行星减速机时,请务必严格按照下面的安装使用相关事项,认真地装配和使用。
1.与原动机的连接:
第一步:
安装前确认电机和减速机是否完好无损,并且严格检查电机与减速机相连接的各部位尺寸是否匹配,主要指电机的凸台尺寸与减速机凹槽等尺寸及配合公差(图1)。
第二步:
取下减速机法兰外侧工艺孔上的防尘盖,调整减速机输入轴弹性夹紧装置使其紧固螺栓与工艺孔对齐,插入内六角扳手(图2)。此步骤适合筒夹式锁紧机构联接。

第三步:
取走电机轴键(PX142以上减速机为带键联接),将电机输出轴、定位凸台及减速机连接部位的防锈油用汽油或锌钠水擦拭净(图3),其目的是保证连接的紧密性及运转的灵活性,并且防止不必要的磨损。将电机与减速机自然连接。连接时必须保证减速机输出轴与电机输入轴同轴度一致,且二者外侧法兰平行。如同轴度不一致,会导致电机轴折断或减速机齿轮磨损。另外,在安装时,严禁用铁锤等击打,防止轴向力或径向力过大损坏轴承或齿轮(图4)。

第四步:
在电机与减速机连接前,请先将电机轴键槽与紧固螺栓垂直。为保证受力均匀,请先将任意对角位置的安装螺栓旋上,但不要旋紧,再旋上另外两个对角位置的安装螺栓最后逐个旋紧四个安装螺栓(图5)。最后,旋紧紧固螺栓。所有紧固螺栓均需用力矩扳手按标明的固定扭力矩数据(见表1)进行固定和检查(图6)。

型号 | PL/PX40 | PL/PX60 | PL/PX90 | PL/PX120 | PL/PX160 |
TA(Nm) | 2 | 4.5 | 9.5 | 16.5 | 40 |
SW(mm) | 3 | 4 | 4 | 5 | 6 |
2.与工作机的连接:
与工作机安装时,应重视传动中心轴线对中,其误差不得大于所用联轴器的使用补偿量。对中良好能延长使用寿命,并获得理想的传动效率。在输出轴上安装传动件时,不允许用锤子敲击,通常利用装配夹具和轴端的内螺纹,用螺栓将传动件压入,否则有可能造成减速机内部零件的损坏。最好不采用钢性固定式联轴器,因该类联轴器安装不当,会引起不必要的外加载荷,以致造成轴承的早期损坏,严重时甚至造成输出轴的断裂。
3.减速机的固定:
减速机应牢固地安装在稳定的基础或支座上,且冷却空气循环流畅。基础不可靠,运转时会引起振动及噪声,并促使轴承及齿轮受损。当传动联接件有突出物或采用齿轮、链轮传动时,应考虑加装防护装置。安装就位后,应按次序全面检查安装位置的准确性,各紧固件压紧的可靠性,安装后应能灵活转动。减速机采用脂润滑,方可进行空载试运转,时间不得少于2小时。运转应平稳,无冲击、振动、杂音及渗漏油现象,发现异常应及时排除。如环境温度过高或过低时,需改变润滑脂的牌号。
4.安装方式:
任意安装
安装说明书:
