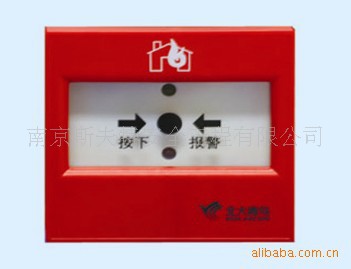

外形及尺寸：

产品特点：

• 内置微处理器；
• 采用SMT表面贴装工艺；
• 手动推进弹簧按钮后，内部开关动作，报警信号送到控制器，采用专用工具进行复位；
• 有一组无源触点输出；
• 二总线，无极性。功耗低，最远传输距离1500m。导线截面积为1.0-1.5mm2，对导线无特殊要求。施工简便、费用低廉；
• 插拔式结构，可像安装探测器一样先将底座安装在墙上，布线后工程调试前再将手报部件插入底座。易于施工、维护；
• 设双灯显示，报警时确认灯常亮。

技术指标：

安装与接线

布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为65mm。

探测总线采用2×1.0-1.5mm2导线。

安装之前用编码器对其写入相应地址码(1-200)。

探测总线L1、L2连接在端子1和端子2上。

手报部件只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

手动火灾报警按钮接线图例：

• 端子1和2分别接二总线L1和L2；
• 端子7、8正常时为常开触点，手动报警按钮按下时闭合，可用来控制现场声光报警装置，需另接24V电源。严禁使用此触点控制大功率设备。
