型 号

说    明

HNV

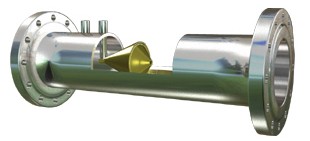

锥形流量计

代号

口径(mm)

15～3000

DN15～DN3000mm

各部件材料材质

代码

锥体

钢管

法兰

A

SS304

20#

20#

B

SS304

15CrMo

15CrMo

C

SS304

SS304

20#

D

SS304

SS304

SS304

E

SS316L

SS304

SS304

G

SS316L

SS316L

SS316L

#

其它材质

代号

介质

1

液体

2

气体

3

蒸汽

4

高温介质

代号

补偿形式

N

不带压力、温度补偿

Q

带压力、温度补偿输出

代号

连接形式

L

螺纹连接（适用于小口径）

W

法兰连接

代号

压力等级

0

0.25MPa

1

0.6 MPa

2

1.0 MPa

3

1.6 MPa

4

2.5 MPa

5

4.0 MPa

6

6.3 MPa
