产 品 概 述

    百叶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。百叶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。二、主要参数　　公称压力（MPa) 0.05MPa 介质温度 -60℃～-600℃ 　　强度试验 0.1MPa 适用介质 冷热风、烟气　　介质流速 25m/s 泄漏率 1-3% 。

百叶阀(圆式)用途：
　　百叶阀(圆式)是与电动执行机构配套使用，百叶阀(圆式)具有启闭力矩小、动作灵敏、性能可靠、口径大、重量轻等优点。百叶阀(圆式)广泛应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调机、电收尘和各种大型管道中，百叶阀(圆式)能对粉尘、气体、进行处电动或手动调节和切断。

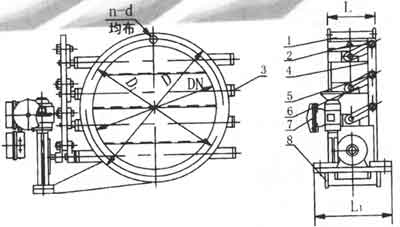

外形尺寸：

百叶阀(圆式)主要参数：

HBYVb-0.05型百叶阀(圆式)


1.阀体 2.百叶板 3.阀轴 4.连杆 5.连杆轴 6.曲柄 7.伯纳德执行器 8.支架
ZKVb-0.05型电动百叶圆式阀(配用伯纳德执行器
