1 用途
DL–13/1C型电流继电器，在继电器需要大的灵敏度， 即继电器的长期允许电流为动作电流大的倍数的情况下作为二次继电器用于保护回路中。
2 结构和工作原理

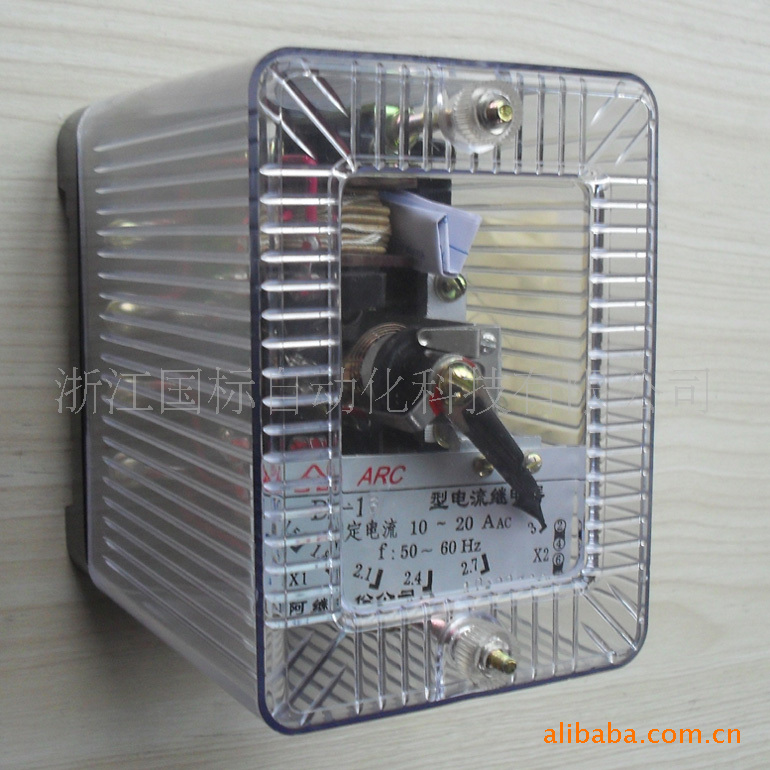

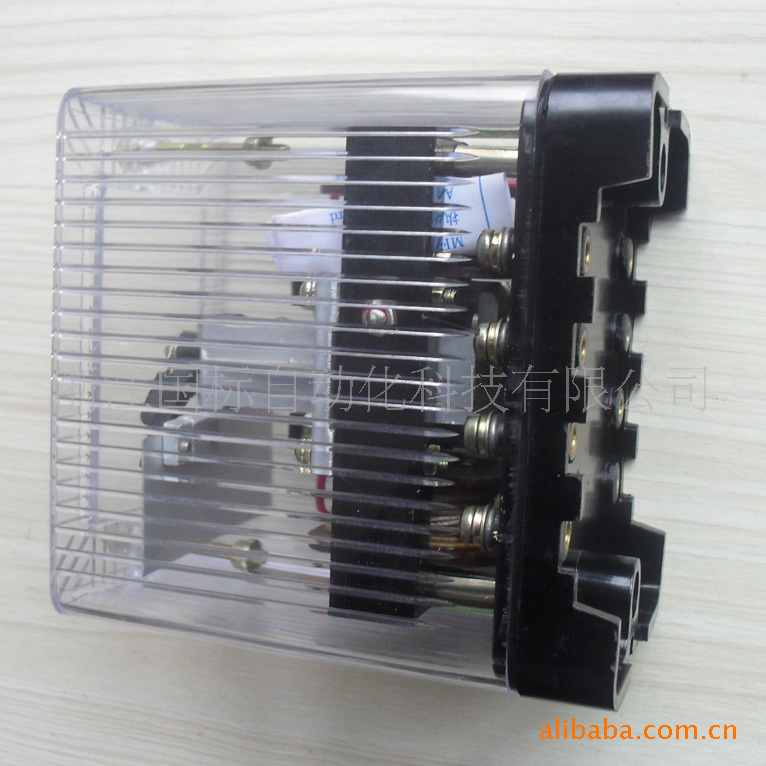

继电器采用金属壳体，盖子的前面装有玻璃，有前面和后面两种接线方式，其外形及安装开孔尺寸见图1。
a） 前面接线
b） 后面接线
图 1 外形及安装开孔尺寸
继电器由饱和变流器和电磁式瞬时动作的执行元件组成。执行元件的电磁系统有两个串联的励磁线圈与变流器的次级绕组连接。变流器的初级绕组有4根出线，分别连接在底座端子2、4、6、8上。通过不同的端子输入，可构成3组不同的整定范围。
继电器有两组触点，动合、动断各一。其内部接线见图2。动作电流的整定是通过转动刻度盘上的指针以改变游丝的力矩来实现。
3 技术数据动作电流的整定范围和变流器初级绕组的总阻抗见表1，技术要求见表2。
图 2 内部接线图（正视图）
表 1
继电器的连接 (端子号码) | 整定范围 (A) | 当电流为下列数值时的阻抗(Ω) |
最小整定值 | 5A | 30A |
2-8 | 0.15-0.3 | 19 | 3.5 | 0.9 |
2-6 | 0.3-0.6 | 5 | 1.3 | 0.3 |
2-4 | 0.5-1 | 2 | 0.7 | 0.18 |
表 2
额定频率 | 50/60Hz |
极限误差 | ±6% |
动作一致性 | 6% |
动作时间 | 1.2倍整定电流时，≤0.15s |
3倍整定电流时，≤0.03s |
返回系数 | ≥0.65 |
电流回路耐热性 | 长期电流，7A |
1s电流，300A |
触点性能 | DC U≤250V，I≤2A，τ=5±0.75ms 50W |
AC U≤250V，I≤2A，cosφ=0.4±0.1 250VA |
长期闭合电流，3A |
绝缘电阻 | ≥300MΩ |
介质强度 | 整机 50Hz，2kV，1min 对外壳 |
变流器初、次级绕组间50Hz，2kV，1min |
耐冲击电流 | 对2-8端子施加15A电流，一秒种5次瞬时冲击试验后，仍应符合上述技术要求 |
重 量 | 3.5kg |
