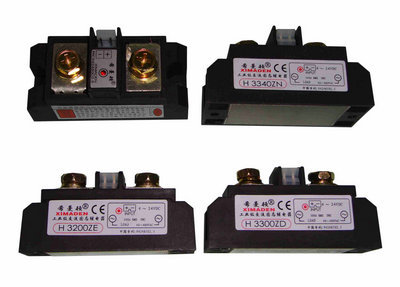

希曼顿 H3200Z,H3300ZD,H3340ZN
品牌/型号
希曼顿 XIMANDUN/H3220Z
| 输入信号 | 型号 | 外型尺寸（mm） |
控制电压
4-24V DC | S202ZL/S302ZL | 37×14.4×26 立式 |
| S203ZW/S303ZW | 30×33×21 卧式 |
| S204ZW/S304ZW | 30×33×21 卧式 |
| S206ZL/S306ZL | 37×14.4×26 立式 |
| S210ZK/S310ZK | 63×48×26孔距47.2 方块 |
| S212ZK/S312ZK | 63×48×26孔距47.2 方块 |
| S220ZK/S320ZK | 63×48×26孔距47.2 方块 |
| S225ZK/S325ZK | 63×48×26孔距47.2 方块 |
| S240ZK/S340ZK | 63×48×26孔距47.2 方块 |
| H275ZK/H375ZK | 63×48×26孔距47.2 方块 |
| H380ZK | 63×48×26孔距47.2 方块 |
| H3100ZK | 63×48×26孔距47.2 方块 |
| S225ZF/S325ZF | 92×21×36孔距80 长条 |
| S240ZF/S340ZF | 92×21×36孔距80 长条 |
| H275ZF/H375ZF | 92×21×36孔距80 长条 |
| H380ZF | 92×21×36孔距80 长条 |
| H3100ZF | 92×21×36孔距80 长条 |
| H3120ZF | 92×21×36孔距80 长条 |
| H3150ZE | 92×24×44孔距80 长条 |
| H3200ZE | 92×24×44孔距80 长条 |
| H3220ZE | 92×24×44孔距80 长条 |
| H3250ZD | 92×39×48孔距80 长条 |
| H3300ZD | 92×39×48孔距80 长条 |
| H3340ZD | 92×39×48孔距80 长条 |
| H3400Z | 115×53.6×52孔距80×38 |
| H3500Z | 125×62×56孔距80×38 |
| |
希曼顿带阻容吸收的（0.1μ180Ω）
晶闸管反并联模块：MTX两只单硅反并联；MFX单硅和二极管反并联
|
| 型号 | 平均电流 | 标称电流 | 耐压 | 触发电流 | 外型 |
| MTX/MFX56 | 56A | 110A | >1200V | <50mA | F |
| MTX/MFX120 | 120A | 250A | >1200V | <50mA | D |
| MTX/MFX180 | 180A | 360A | >1400V | <50mA | D |
| MTX/MFX250 | 250A | 400A | >1000V | <50mA | |
| MTX/MFX300 | 300A | 500A | >1200V | <50mA |
