一、     概述

   JZJS型罗茨真空泵水环真空泵机组（以下简称真空机组）是罗茨真空泵为主泵，以水环式真空泵为前级泵，通过压力继电器、电接点真空表（或真空继电器）等实现各级罗茨真空泵和水环真空泵自动启闭，过载、过热保护成套真空获得设备。

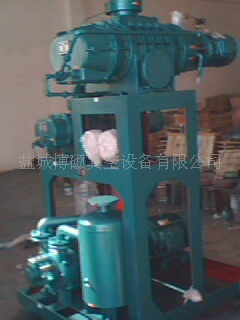

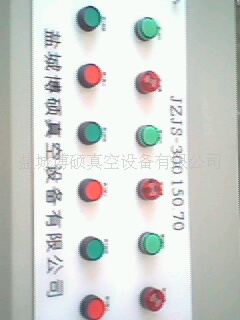

  真空机组除了主泵、中间泵（三级机组以上）及前级泵外还包括各类连接管道、阀门、压力继电器、电接点真空表（或真空继电器）、电器控制箱等，整机安装于同一机架上，应此，结构紧凑，操作、维护方便。

   JZJS型真空机组除了具有一般罗茨真空泵机组的某些特点外，由于它采用了水环式真空泵为前级泵，因而特别适用于抽除含有较多水蒸气及有一定腐蚀性和可凝性气体的工业流程中，例如：化工产品的真空蒸馏、真空蒸发、脱水结晶；轻纺工业的涤纶切片干燥，食品工业的冷冻干燥及电力工业三大件的真空浸渍，真空干燥等工艺均可采用本类真空机组。

 本型号真空机组中各级罗茨真空泵与水环式真空泵的连接形式及工作范围可参看下表，此表中，我们可看到JZJS型真空泵水环泵机组，是由一台水环式真空泵与一台或几台罗茨真空泵串联而成，一般一台罗茨真空泵与一台水环真空串联而成的JZJS型二级机组的极限真空仅为650Pa左右，如采用二台罗茨真空泵串联一台水环式真空则机组真空度可提高到25 Pa，再增加一台罗茨真空泵则机组的极限真空可更高，达到0.1 Pa以上，因而用户可根据不同的使用要求来正确选择机组的级数。

二、     工作原理及结构特点

  在“概述”中我们已经提到JZJS型罗茨真空泵水环真空泵机组是由一台或几台罗茨真空与一台水环真空泵串联而成，具体结构如下：

其中：水环真空泵称前级泵

与被抽容器直接相联的罗茨真空泵称主泵

与前级泵和主泵相联的称中间泵

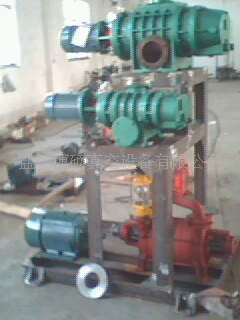

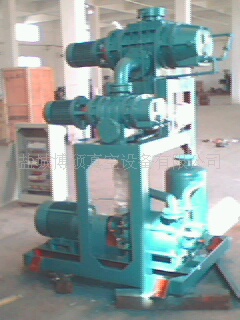

    （本结构图为三级罗茨水环真空机组）

由于普通型罗茨真空泵必须在一定允许的压力下才能起动，因此在罗茨真空泵出口须配备前级真空泵作为预抽，对于JZJS型的三级机组而言，主罗茨真空泵的前级泵是中间罗茨真空泵，而中间罗茨真空泵的前级泵即为水环真空泵，对于JZJS型的二级机组而言，主罗茨真空泵的前级泵即为水环真空泵，无中间泵。

各级真空泵之间抽速比（后级真空泵与前级真空泵之比）要符合一定比例，前级水环真空泵抽气能力的不足会造成罗茨真空泵过热和过载，故一般抽速比不宜大于3。

三、      JZJS罗茨水环真空机组配套形式及主要技术性能指标

注（1）机组极限真空是指用麦氏计测得的空气分压力值，用热偶真空计测得的全压力应比极限真空小半至一个数量级。

  （2）ZL-70Z采用ZJ-150A泵将二极电机变为四极电机改装而成。

  （3）根据需要将ZJ型罗茨真空泵改成ZJB型罗茨真空泵。
