◇产品特点
■在额定功率，电压及电流输出下，可自由组合所要的设定；
■准确的电压和电流测量让你省下额外的测量仪器；
■稳压精度高、纹波电压低；
■可存储9组数据，只需将设定值存储在DPP100电源之中，就可以随时呼叫出来；
■具有过压、过流、过温、短路保护功能；
■电压、电流、时间设定，数字式按键输入，精确度高；
■本机一次可执行30组不同电压、电流、上升时间、运行时间之设定， 并可作连续作999999次循环测试；
■具有RS232C通讯接口【IEEE488.2(GPIB)可选】，指令执行时间小于1ms。
◇应用场所
■工矿企业、科研院校、研究所、工厂、实验室等设备；
■提供航空器做工作电流使用，或基地台维修电源用，航空器材的输入电源模拟实验；
■纯感应设备(如马达性设备、激光打印机、照片冲洗设备)；
■加热器冷开机,适用半导体、单晶长晶炉电源；
■冲击电流大的电器设备, 如高冲击性的直流起动机、生产测试、维修、飞机电动/发电机/引擎启动, 相关动力设备等；

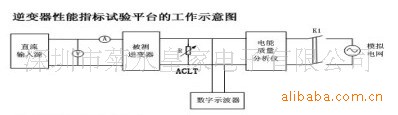

■光伏并网逆变器；
PVS100系列产品规格 | |||||||||
电压 V | 电流 A | ||||||||
0～300 | 0～100 | 0～200 | 0～300 | 0～400 | 0～600 | 0～1000 | 0～2000 | 0～3300 | |
0～600 | 0～50 | 0～100 | 0～150 | 0～200 | 0～300 | 0～500 | 0～1000 | 0～1700 | |
0～1000 | 0～30 | 0～60 | 0～90 | 0～120 | 0～180 | 0～300 | 0～600 | 0～1000 | |
0～2000 | 0～15 | 0～30 | 0～45 | 0～60 | 0～90 | 0～150 | 0～300 | 0～500 | |
输入和输出 | |||||||||
输入
Input | 相数 phase | 3￠4w | |||||||
电压 Voltage | 380V±10% | ||||||||
频率 Frequency | 50HZ±10% | ||||||||
输出
Output
| 功率 Power | 30KW | 60KW | 90KW | 120KW | 180KW | 300KW | 600KW | 1000KW |
电压 Voltage | 0～100%可调 | ||||||||
电流 Current | 0～100%可调 | ||||||||
纹波 Ripple | ≤1%Vout(p-p) | ||||||||
电压调整率 | ≤±0.5% | ||||||||
负载调整率 | ≤±1% | ||||||||
一般规格 | |||||||||
电路模式 Circuit Mode | 开关 | ||||||||
效率 Efficiency | ≥75% | ||||||||
保护功能 Protection | 过压 过流 过温 短路 | ||||||||
电压表、解析度V Resolution | 三位半数字表、0.1V/1V | ||||||||
电流表、解析度C Resolution | 三位半数字表、0.1A/1A | ||||||||
时间精度(时间漂移)Time | Setting 0.1sec+0.1% | ||||||||
显示 LCDDisplay | 电压V、电流A、功率W | ||||||||
电压解析度V Resolution | 0.1V | ||||||||
电流解析度C Resolution | 0.1A | ||||||||
存储组数 Memory number | 9组 | ||||||||
可程组数 programmable num | 30组 | ||||||||
通讯接口Interface | RS232C【IEEE488.2(GPIB)可选】 | ||||||||
设定精确度 | 电压Voltage | ±0.3% | |||||||
电流Current | ±0.6% | ||||||||
测量精确度 | 电压Voltage | ±0.5%rdg ± 2digit | |||||||
电流Current | ±0.8%rdg ± 2digit | ||||||||
环境 | 工作温度Temp | 0～40℃ | |||||||
工作湿度RH | 10%～90% RH (不结露) | ||||||||
冷却Cooling | 风扇强制冷却 | ||||||||
负载特性Load speciality | 适用各种负载 | ||||||||
绝缘电阻Insulation | 输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC | ||||||||
耐压 Pressure resistance | 输入对机壳 1500VAC 1分钟 , 输入对输出 1500VAC 1分钟 | ||||||||
电磁兼容 EMC | 输入EMI滤波器 | ||||||||
机械特性 | |||||||||
输入方式 Input mode | 接线排 | ||||||||
输出方式 Output mode | 200A接线柱 | 铜条引出 | |||||||
机箱尺寸 Size W×H×D (mm) | 630×930×1050 | 700×1200×1400 | 1000×1580×1610 | 3000×1580×1610 | |||||
机箱重量 Weight (KG) | 300 | 500 | 800 | 1000 | 1400 | 2000 | 4000 | 6000 | |
结构形式Configuration | 柜式 | ||||||||
◆本公司产品规格不断开发改进，如有变更恕不另行通知。 |
