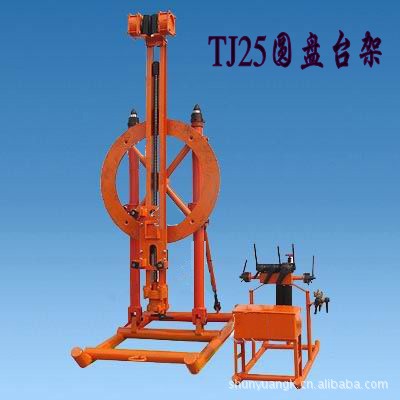

TJ25型圆盘式钻架是与YGZ90型凿岩机配套，以压缩空气为动力的中深孔凿岩设备。主要用于井下采矿场接杆钻凿上向扇型或环型中深孔的石方工程。适用于巷道断面为2.5*2.5m到3m*3m钻孔直径52－80cm，有效孔深30m。该钻架结构简单，拆运方便，工作安全可靠，效率高。

主要技术规格:

重量(公斤):        钻架480操纵台120
外形尺寸(毫米):    钻架1725*1000*2040
操纵台              1100*700*960
最大高度(毫米):     3370
接杆长度(毫米):      1100
推进马达功率(千瓦): 2.1
推进器行程(千牛):    8.82
工作气压(兆帕):     0.5-0.7
水压(兆帕):          0.4-0.6

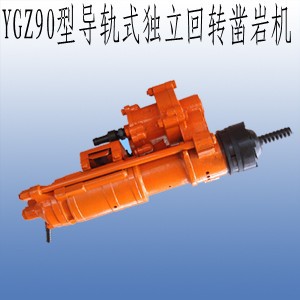

YGZ90型导轨回转凿岩机是以压缩空气为动力的中深孔凿岩机具．与CTC14.2型双机采矿钻车或TJ25型圆盘式钻架配套，主要用于井下采矿场钻凿上向炮孔，也可用于露天采场和石方工程中钻凿下向或水平炮孔。钻孔直径50-80mm,有效钻孔深度30m。采用直径65mm的十字型合金钎头在F12-14级矿岩中，平均纯凿岩速度可达680mm/分。

技术参数：

型号  YGZ90

外型尺寸mm   876*355*303

重量kg  90

冲击能量J  ≥195

适工作水压mpa  0.4

适宜凿孔直径mm  50-75

输水胶管内径mm  19

凿孔深度m  30
