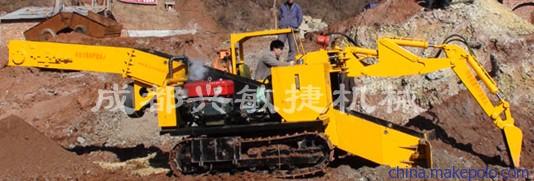

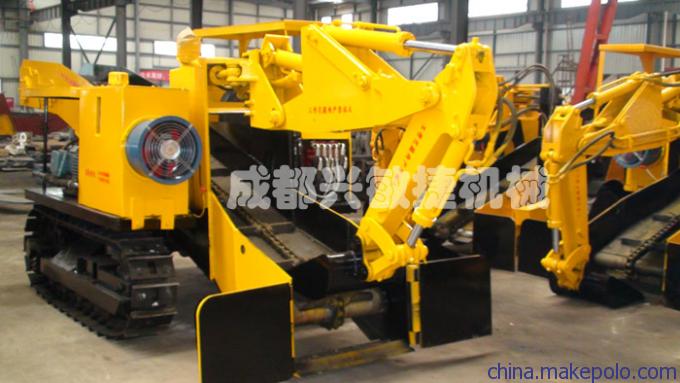

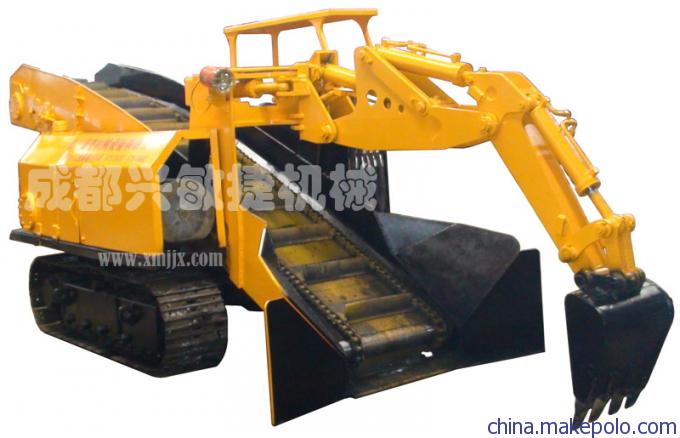

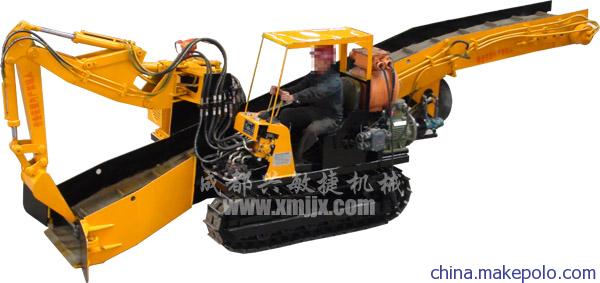

扒渣机(英文名称：Mucking Loader)又名：挖掘式装载机，扒渣机是由机械手与输送机相接合，扒渣和输送装车功能合二为一，采用电动全液压控制系统和生产装置，具有安全环保、能耗小、效率高的特点。是矿山及小性遂洞必不可少的先进的采矿装备，是人工和其它机械的替代产品。
用途：
适用于隧洞挖掘、矿山工程、水利工程等工程的施工机械及小断面引水洞，矿山出渣（矿）机械， 该机主要用于一些生产作业空间狭窄、生产规模小磷矿、金属非金属矿等非爆炸危险性矿山的碎石土料采集及输送装车施工。
优势：
扒渣机改变了原来施工的半机械化、间断出渣装运并需大量人工协同的低速度高安全风险、高成本的状态。扒渣机集扒、挖、耙、装、运、卸行走于一体，行走、挖掘、采集、输送、装车、清理场地六种功能，连续高效生产。是现在狭小场地施工保证高产、高效、低安全风险、低成本；增强市场竞争力；提高产量进度快速占领市场；提前超额完成任务工期等等可见的成效。
| 项 目 |
单 位 |
参 数 |
| 装载能力 |
m3/h |
≤80 |
| 整机质量 |
kg |
8000±5% |
| 轴 距 |
mm |
1268 |
| 最小转弯半径 |
m |
5 |
| 离地间隙 |
mm |
≥200 |
| 扒取宽度 |
mm |
≤3600 |
| 装载宽度 |
mm |
≤3600 |
| 扒取高度 |
mm |
≤3300 |
| 工作高度 |
mm |
≤2250 |
| 卸载高度 |
mm |
1420-1800 |
| 扒取深度 |
mm |
≤500 |
| 刮板链速度 |
m/min |
39 |
| 电机功率 |
kw |
30 |
| 行走速度 |
m/s |
0.4 |
| 额定工作压力 |
Mpa |
10 |
| 安全阀开启压力 |
Mpa |
10.5 |
外型
尺寸 |
长 |
mm |
5540±50 |
| 宽 |
mm |
1536±50 |
| 高 |
mm |
2050±50 |
注意事项：
（一）操作台上有两个操作手柄。右手柄前后方向控制小车前进后退运动，左右方向控制扒渣臂上下倾动运动。左手柄前后方向控制扒渣板打下和抬起，左右方向控制机架左右摆动。右手柄前后方向推动控制的是比例阀，可以根据推动角度控制小车运行速度，推动角度越大速度越快；两个手柄其余方向推动控制的是换向阀，只可换向不可调速，速度调节是通过液压系统中节流阀预先调节好。
（二）机架前端有一个限位开关，撞倒该开关后小车自动停车。由于操作小车运动速度不同，惯性作用会使小车停止距离不同，前行程开关位置一般设在中速撞击后让小车停住而不撞击缓冲器，实际操作时由于有钢包位置限制，小车不用走到前极限位置。机架后端有两个限位开关，靠前的是一个减速开关，撞倒它后会输出信号控制小车减速，待小车撞到靠后的限位开关时迅速停车。
（三）机架左右摆动各设一个限位开关，一个控制最大工作转角10°，另一个控制维修工位最大转角45°，维修工位转角可根据工作场地实际需要设定。
（四）扒渣臂倾动和扒渣板打下距离由液压缸最大行程限定。
（五）行走小车上的调整螺杆接头上的Ф10销轴属于安全销。当出现异常情况，传动系统受力超过设计扒渣力2～3倍时，此销会被切断，起到保护液压马达、链条等件的作用。如果发生安全销被切断现象，必须分析事故原因，制定解决措施后才可回复原结构。
（六）扒渣机驱动系统的液压系统有过载保护功能，使用时系统压力不得超过设计压力。
（七）行走小车行程开关设置在满足扒渣行程即可，不能让行走小车经常撞击弹簧缓冲装置。
安全操作：
（一）操作扒渣机是一项技术活，提示：未经培训，非专业人员一定不要操作，在非工作时间一定要把挖斗落地，防止意外发生。
（二）在上、下岗前必须检查涉及安全的部件部位，实现安全运转，保障设备完好工作状态。
（三）牢记每一项手柄对应的工作，扳动手柄是要稳。
（四）扒渣机工作时，禁止安全距离内有人，出现故障或有异常杂音，应立即停车检查，并切断总电源。
