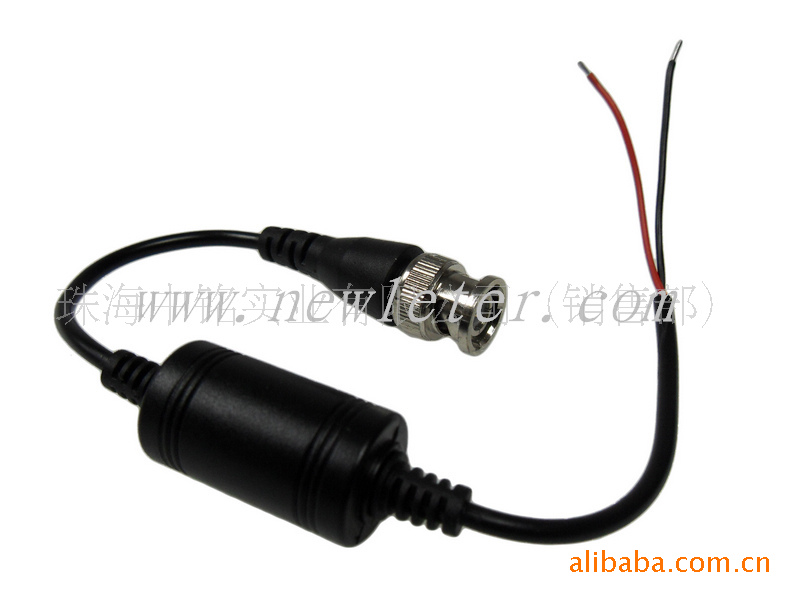

新莱特--双绞线传输器（视像通） 使用建议： 1．复杂环境或远距离传输的情况下，请尽量使用光纤或其他方式传输； 2．特别注意网线参数：使用非屏蔽超5类网线的阻值即每箱305米的网线的单芯阻值不超过30.5欧姆，网线的绞距不超过8毫米

视 频： 1路视频有效传输距离300M～500M，与有源搭配可传输800米。
频率响应 ：DC to 6MHz ；
衰  减：0.5 dB typ
共模/差模抑制：15 KHz to 5 MHz  60 dB typ
阻抗：75 ohms（同轴电缆）100 ohms（双绞线）
电源：无需外供电源
线缆规格
网线：非屏蔽双绞线对24-16 AWG (0,5-1,31 mm)  5类或以上
类型：5类或5类以上；             阻抗：100 ± 20 ohms
DC环路电阻：52 ohms /1,000 ft 或18 ohms /100 m
分布电容：19 pF/ft max 或62 pF/m max
瞬态抑制
差模4000V 10\\700us ；                    工作温度：-20 to +70℃
相对湿度：0 to 95%（非冷凝）；        储存温度：-40 to +70℃

Video  ：1CH Passive
Frequency respons: DC-6Mhz
Common-mode/Differential-mode Rejection: 15khz –6Mhz 60dB typ
Audio/data ： NO
Power  ：NO
Impedance  Coax：male BNC:75Ω，UTP(Screwless)Terminal Block or UTP RJ45 Data Connector:100Ω
Wire type：  One Unshielded Twisted Pair 24-16AWG(0.5-1.31mm) Per
video signal:DC Loop Resistance 52 ohms per 1,000 ft(18 ohms per 100m)
Surge suppression  -----------
Control ： NO
UTP Port  Terminal Block
