主要特点：
◆ 工业级模块化电气设计结构，防护等级IP65
◆ 具有高可靠性、高抗干扰能力、高效率、高电磁兼容性，易安装，易维护
◆ 主控电路采用了双MCU微处理器构架，分别负责系统的实时监控和管理，使通讯、显示操作等管理运行程序均不占用实时监控时间，确保了实现各种复杂控制的实时能力，使系统监控资源远优于单个MCU系统
◆ 基于专家控制系统的优化SOC的充放电控制及保护
◆ 充电采用均衡充电、提升充电、浮充充电三段充电控制模式
◆ 放电采用放电率斜率及温度补偿计算的优化控制，确保准确的放电深度，保证蓄电池的正常寿命
◆ 外置精确的数字温度传感器（±0.1℃），保证蓄电池温度补偿精度
◆ 完整的多参数运行监控能力
◆ 具有多阵列的多路充电控制控制回路（4路）

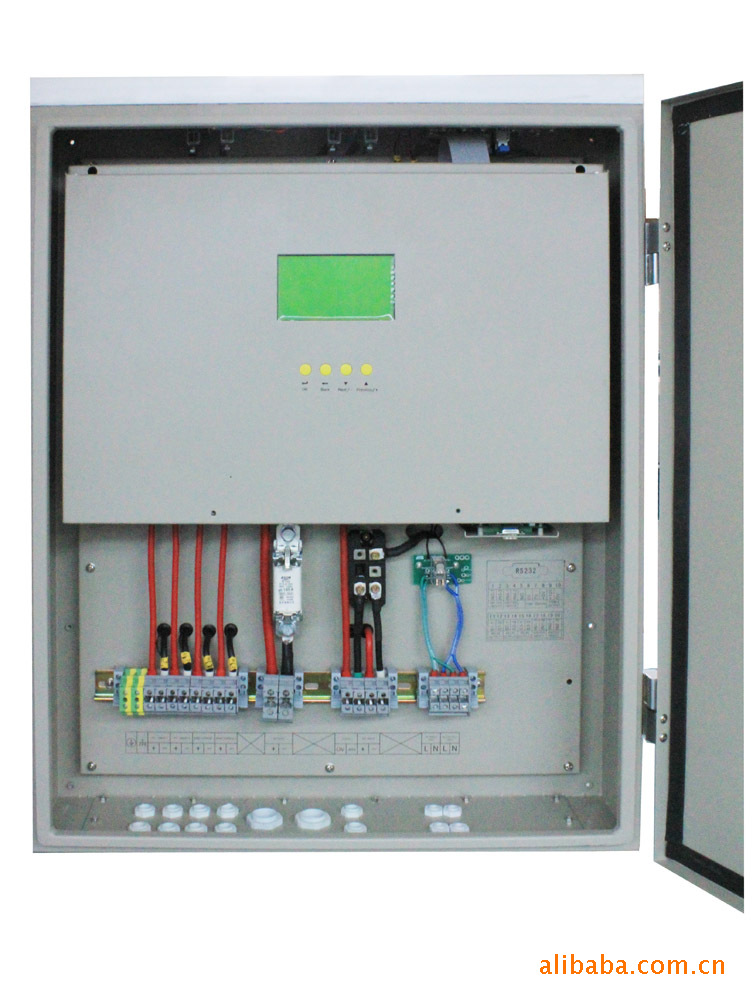

◆ 采用宽温240×128图形点阵式液晶显示器及4按键键盘人机界面，设计有完整的菜单式显示操作界面，移动光标即可实现全部的操作，方便、易用
◆ 所有采样通道均采用电气隔离采样电路，实现一次侧的主功率控制回路与二次测的测量控制电路完全电气隔离，确保采样的可靠性和抗干扰能力
◆ 采用高性能12位模数转换器，具有很高的采样分辨率和精度
◆ 功率驱动单元采用5倍额定功率以上的大电流、超低内阻功率MOSFET模块，极低的开关功率损耗，大的过载能力和抗电流浪涌能力
◆ 具有功率模块故障的自诊断监控功能
◆ 采用FLASHROM进行数据记录存储，最长可记录3个月的运行记录
◆ 具有专用实时时钟，掉电不丢失
◆ 具有防极性反接、防雷TVS、过载、短路等完整的自保护
◆ 多个输入、输出扩充接口，用于外部设备的控制、采样、报警等
◆ 通讯采用RS-232接口，远程通讯方式MODEN，GPRS等可选
技术参数表：
额定工作电压 48 伏（V）
最大自损耗电流 180 毫安（mA）
典型自损耗电流 160 毫安（mA）
充电调节
光伏阵列输入路数 4(100A)/6(200A) 路
最大光伏阵列输入电压 96 伏（V）
每个光伏阵列最大输入充电电流 35 安培(A)
光伏阵列充电回路压降 < 0.15 伏（V）
总光伏阵列充电电流 100A/200A 安培(A)
均衡充电电压设定范围 默认值60 伏（V） （55 ~ 65可设定）
提升充电电压设定范围 默认值56 伏（V） （53 ~ 60可设定）
浮充充电电压设定范围 默认值54 伏（V） （50 ~ 58可设定）
提升充电返回电压设定范围 默认值51 伏（V） （48 ~ 54可设定）
温度补偿系数设定范围 默认值5 毫伏（mV）/℃/Cell（1 ~ 9可设定）
每路接线端子规格 16(100A)/16(200A) 平方毫米（mm2）
输出调节
最大连续输出电流 50 安培(A)
过载电流限制 100 安培(A)
过放负载切断控制电压 42 ~ 48 伏（V）
过放恢复控制电压 49 ~ 55 伏（V）
输出回路电压降 0.1 伏（V）
蓄电池、负载接线端子规格 35(100A)/95(200A) 平方毫米（mm2）
蓄电池副接线端子规格（可选件）35(100A)/95(200A) 平方毫米（mm2）
柴油/汽油发电机（选择项）
柴油发电机充电测量电流范围 400 安培(A)
柴油发电机启动电压设定范围 46 ~ 48 伏（V）
（启动电压=蓄电池欠压电压）
柴油发电机启动输出继电器 1/220 安培(A) /伏AC
柴油发电机油量过低故障输入 1 组，继电器触点信号输入
柴油发电机超温故障输入 1 组，继电器触点信号输入
报警
蓄电池欠电压报警电压设定 46 ~ 48 伏（V）
蓄电池超电压报警电压 68 伏（V）
液晶显示及通讯接口
可视区域 114×64 毫米（mm）×毫米（mm）
图形点阵 240×128 DOTS
通讯接口 RS-232
工作环境
工作温度范围 -35 ~ + 55 摄氏度（℃）
液晶有效显示温度 -20 ~ + 55 摄氏度（℃）
防护等级 IP66
海拔高度 < 5000 米（M）
重量：48V 100A 净重19.6 KG 毛重21KG 48V 200A 净重28.5 KG 毛重32KG
