SZG双锥回转式真空干燥机：
一、主要用途
适用化工、制药、食品等行业的粉状、粒状及纤维状物料的浓缩、混合、干燥及需低温干燥的物料（如生化制品等），更适用于易氧化、易挥发、热敏性强烈刺激、有毒性物料和不允许结晶体的物料干燥。
二、特点

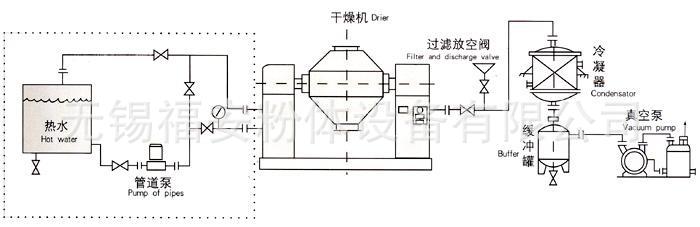

双锥回转真空干燥机是集混合—干燥于一体的新型干燥机。将冷凝器，真空泵与干燥机配套，组成真空干燥装置。容器不断旋转，物料加热表面得以更新；间接加热，不会被污染；热效率高，比一般烘箱提高2倍以上。（如不需回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清洗容易，物料能全部排出，操作简单。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数较高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥，符合药品管理规范“GMP”的要求。
三、工作原理
SZG双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。
四、主要技术参数
电机可根据用户要求选配调速电机，转速为3-13rpm
规格 | SZG-100 | SZG-350 | SZG-500 | SZG-750 | SZG-1000 | SZG-1500 | SZG-2000 | SZG-3500 | SZG-4500 | SZG-5000 |
罐内容积（L） | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
装料容积（L） | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
转速（rpm） | 6 | 3 |
电机功率（kw） | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
占地面积长×宽（mm） | 2160×
800 | 2260×
800 | 2350×
800 | 2560×
1000 | 2860×
1300 | 3060×
1300 | 3260×
1400 | 3760×
1800 | 3960×
2000 | 4400×
2500 |
回转高度（mm） | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐内设计压力（MPa） | -0.1~0.15 |
夹套设计压力（MPa） | ≤0.3 |
工作温度（℃） | 罐内≤85℃，夹套≤140℃ |
用冷凝器时，真空泵型号、功率 | 2X-15A 2KW | 2X-15A 2KW | 2X-30A 3KW | 2X-30A 3KW | 2X-70A 5.5KW | JZJX300-8 7KW | JZJX300-4 9.5KW | JZJX600-8 11KW | JZJX600-4 20.5KW | JZJX300-4 22KW |
不用冷凝器时，真空泵型号、功率 | SK-0.4 1.5KW | SK-0.4 1.5KW | SK-0.8 2.2KW | SK-2.7B 4KW | SK-2.7B 4KW | SK-3 5.5KW | SK-6 11KW | SK-6 11KW | SK-9 15KW | SK-10 18.5KW |
重量（kg） | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
