一、产品电气规格
1、额定电压频率：AC 220V / 50Hz
2、电压适应范围：100V～260V
3、额定功率：3.5KW(30～100%可调)
二、环境适应能力
1、温度：-20℃～50℃；
2、湿度：≤95%；
三、基本性能概述
1、电压与功率特性：210～260V恒定功率输出；
2、热效率≥90%；
3、IGBT过热保护温度：95±5℃；
4、工作频率：18～30KHz；
5、半桥式串联谐振；
6、采用高可靠锁相环控制技术；
7、具有完全电气隔离软启动/停止模式；
8、具有12V和24V输入启动/停止模式，便于与固态继电器控制接口（有电压输入工作，反之停止加热）；
9、具有加热线圈短路保护功能；
10、具有一个精度为10位温度检测口，检测温度范围0～200℃；
11、具有多个线圈叠加功率达60KW以上工作而互不干扰；
12、高可靠软启动电气隔离，可以多台直接连机启动/停止；
13、可以设置1～255天工作，计时完毕自动关闭，需输入密码方可以解除；
14、实物尺寸：长220*宽220*高110，散热风扇另配套（220V/150mm）；
15、平均无故障时间10000小时以上。
四、本公司电磁加热板优势
1、电源采用宽电压设计，210V～260V恒定功率输出，特别适合电网电压波动较大的场合使用；
2、采用双60A进口IGBT(G60N120D)半桥串联谐振结构，产品质量更稳定，抗干扰能力更强，长时间连续工作不烧板；
3、增加PID接口控制功能，0～5VDC控制功率大小输出，使加热温度控制更精确，更适合各种加热设备的生产配套；
4、增加12V和24V电压控制接口，便于固态继电器控制使用；
5、引起日本先进技术，产品出厂前经过严格的功能测试与老化测试，质量得到有效保障，2010年全年返修率2.8％；
6、全国统一保修1年，产品终生服务，让您无后顾之忧！
五、控制板接线说明及示意图
1、三个指示灯，电源指示灯和工作灯（两个工作灯，一个板子上，一个外接），正常工作时亮，当发电路发生故障或者不工作时工作灯在闪亮；
2、Soft Boot 此端子是用来启动/停止的。当处于闭合时是工作的；当断开时是停止的。
注意：出厂时Soft Boot 端子默认为闭合。采用软启动接口控制时，须把闭合跳线拆除。
3、AC-L 和AC-N是220V电源输入；
4、OUT1和OUT2是接加热线圈；
5、安装时请注意，散热器带电！不得碰到外壳或对地短路；
6、线圈参考参数：云母绕包玻璃纤维编织耐高温电缆，横截面6mm2电感量为80～100uH，约需10～12m，保温棉厚度约为15～20mm，额度工作电流：14～16A，频率为：16K～20KHZ。
控制板示意图如下：

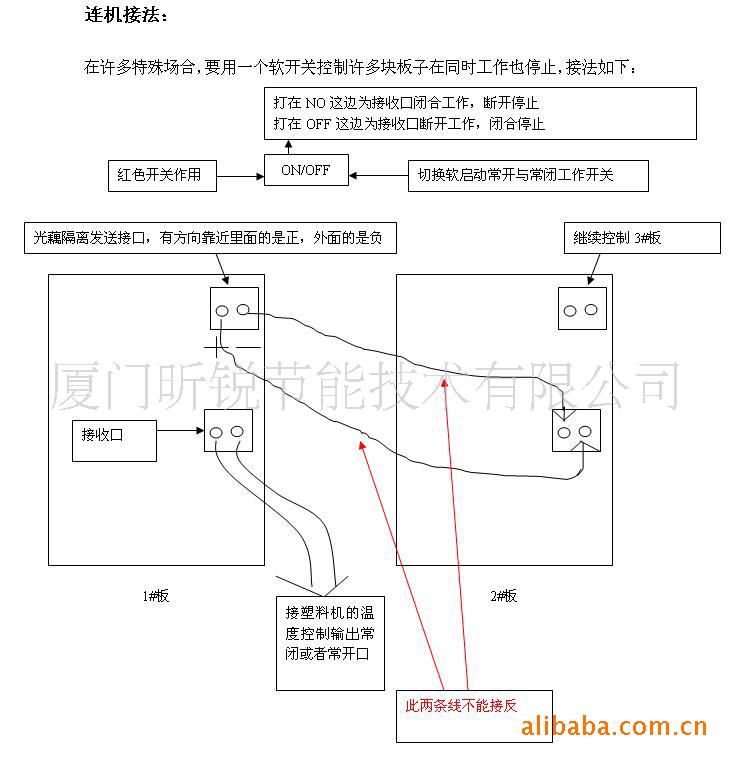

另：本公司产品具体多板联机功能（如塑机设备单个分区只有一个温控器且须使用多个控制板同时工作，使用该功能可使用多个板同时受控制且不会产生干扰及温度检测错误的问题，更方便更安全）
六、适用范围：
1、注塑机、造粒机、吹塑机、拉丝机
2、吹膜机、挤出机、硫化机、印刷机
3、石油管道、蒸汽锅炉、导热油锅炉、热水锅炉
4、制药加热器、供暖锅炉、塑料干燥机、整烫锅炉
七、产品可搭配专用显示器进行使用：
小功率电磁感应加热控制板显示器
显示操作简易说明书
1、默认为日期显示状态，未设置时显示：00 00，日期显示灯在闪烁，通过“时间调节”键来设置1-255天，调节好后，按住“确定”键3秒钟后时间限制设置完成，此时日期显示灯从闪烁变成一直亮 ，数码管就显示工作天数；
2、按一次“功能”键数码管显示IGBT温度，此时对应的IGBT温度显示灯亮；
3、按第二次“功能”键数码管显示电流输入电流，此时对应的电流显示灯亮。误差约1A；
4、按第三次“功能”键数码管显示工作频率，此时对应的频率显示灯亮，误差约0.5～1KHZ；
5、按第四次“功能”键数码管显示解除密码，通用“时间调节”键来来调节到正确密码后，按住“取消”键3秒钟后 ，就解除设置，（在未设置限制时间或者解除限制时间时对应的指示灯闪亮，在设置状态下对应的指示灯一直亮）；
6、按第五次后又恢复为日期显示状态。
