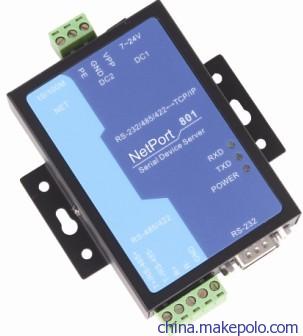

概 述
NP801是具有高性价比且稳定可靠的串口设备联网模块，它提供RS485/232/422串口到TCP/IP网络和
TCP/IP网络到RS485/232/422串口的数据透明传输，它可以使串口设备立即具备联入TCP/IP网络的功能
。
NP801向上提供100M以太网接口，向下提供1个标准RS485/232/422串行口，通讯参数可通过多种方式设
置。 NP801可广泛应用于PLC控制与管理、 门禁医疗、 楼宇自控、 工业自动化、 测量仪表及环境动
力监控系统、 信息家电、 LED信息显示设备和CNC管理等。
特 点
→具有TCP Server，TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
→用户基于网络的软件，不需要做任何修改就可以与NP801通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与NP801通讯
；
→对于需要开发软件的用户，我们免费提供协议和源代码
→通过串口、设置软件或设置动态库进行参数设置；
→低功耗设计，无需散热装置
→双看门狗设计，稳定性高
应 用
→PLC控制与管理
→门禁医疗
→楼宇自控
→工业自动化
→测量仪表及环境动力监控系统
→信息家电
→LED信息显示设备
→CNC管理
技术参数
· 系统
CPU 32-bit MCU
RAM 64KB
Flash 256KB
· LAN 以太网 100Mpbs，RJ45
· 串口
TTL × 1
TXD ， RXD ， RTS ， CTS ， GND
· 串口通讯参数
校 验 None，Even，Odd，Mars，Space
数据位 5，6，7，8
停止位 1，1.5，2
流量控制 RTS/CTS，XON/XOFF， None
速 率
300 bps 至115200 bps
· 软件特点
协议
ICMP，ARP，IP，TCP，UDP，DHCP，DNS
操作模式
TCP Server，TCP Client，UDP，虚拟串口，点对点连接
设置
串口设置(可选)，设置程序
·电源需求
电源规格
6-24VDC ，± 5%
电流
最大电流小于80mA
·环境
操作温度
-45℃~85℃，5~95%RH
储存温度
-60~125℃，5~95%RH
·其它
保修
5年保质
尺寸
95*67*26（mm）
485转以太网模块，以太网转RS485模块，485转TCP/IP模块，485转RJ45模块,232转以太网模块，以太
网转RS232模块，232转TCP/IP模块，232转RJ45模块
NP801是具有高性价比且稳定可靠的串口设备嵌入式联网模块，它提供RS485和TTL串口到TCP/IP网络和
TCP/IP网络到RS485和TTL串口的数据透明传输，它可以使设备立即具备联入TCP/IP网络的功能。
NP801向上提供100M以太网接口，向下提供1个标准RS485和TTL串行口，通讯参数可通过多种方式设置
。 NP801可广泛应用于PLC控制与管理、 门禁医疗、 楼宇自控、 工业自动化、 测量仪表。
