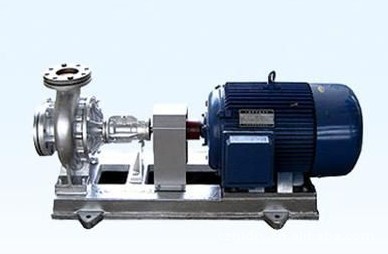

一、 WRY系列热油泵
一、WRY热油泵用途
WRY型系列热油泵在我国载体加热系统中得到了广泛的使用，已进入石油、橡胶、树脂、纺织、印染、建筑、筑路、机械、船舶等各个工业领域，主要用于输送不含固体颗粒的弱腐性高温液体，使用温度≤350℃。

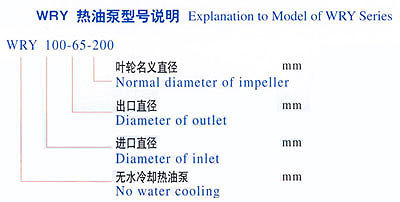

二、WRY热油泵型号说明
三、WRY热油泵结构特点
WRY系列热油泵是我厂消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
WRY系列热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润，中间有一导油管，用以随时观察密封情况和回收导热油。
采用自然散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。
WRY系列热油泵采用聚四氟乙烯材质，具有良好的热态适应性，保证了高温下的密封性能。
四、WRY热油泵规格性能参数表
型号 | 流量
m3/h | 扬程
m | 转速
r/min | 功率KW | 效率
n% | 气蚀余量
m |
| | | | | 轴功率 | 配用功率 | | |
26-20-100 | 4.5 | 15 | 2825 | 0.45 | 0.75 | 40 | 0.8 |
50-32-150 | 8 | 22 | 2840 | 1.0 | 1.5 | 42 | 1.6 |
50-32-160 | 10 | 25 | 2840 | 1.5 | 2.2 | 42 | 1.8 |
65-40-160 | 12.5 | 25 | 2880 | 2.5 | 3 | 45 | 2.2 |
50-50-170 | 12.5 | 32 | 2890 | 3.2 | 4 | 45 | 2.5 |
50-50-150 | 24 | 18 | 2890 | 3.1 | 4 | 46 | 1.8 |
65-40-190 | 18 | 40 | 2890 | 4.5 | 5.5 | 52 | 2.8 |
65-50-180 | 32 | 32 | 2900 | 4.5 | 5.5 | 52 | 2.7 |
65-50-170 | 40 | 25 | 2900 | 4.5 | 5.5 | 52 | 2.7 |
65-50-150 | 52 | 16 | 2900 | 4.2 | 5.5 | 52 | 2.8 |
65-40-200 | 25 | 50 | 2900 | 6.7 | 7.5 | 63 | 3.1 |
80-50-180 | 40 | 40 | 2900 | 6.7 | 7.5 | 63 | 3.1 |
80-50-170 | 60 | 20 | 2900 | 6.7 | 7.5 | 63 | 3.1 |
100-65-190 | 60 | 38 | 2930 | 9.2 | 11 | 68 | 3.5 |
100-65-200 | 80 | 40 | 2930 | 12.5 | 15 | 70 | 3.5 |
100-65-220 | 58 | 50 | 2930 | 12.5 | 15 | 68 | 3.5 |
100-65-210 | 90 | 45 | 2930 | 15.7 | 18.5 | 70 | 3.6 |
100-65-230 | 58 | 60 | 2930 | 15.5 | 18.5 | 62 | 3.5 |
100-65-230 | 100 | 55 | 2940 | 19.5 | 22 | 70 | 3.6 |
125-100-190 | 155 | 30 | 2930 | 17.6 | 22 | 72 3.8 | |
