CCS3000红外线水分仪

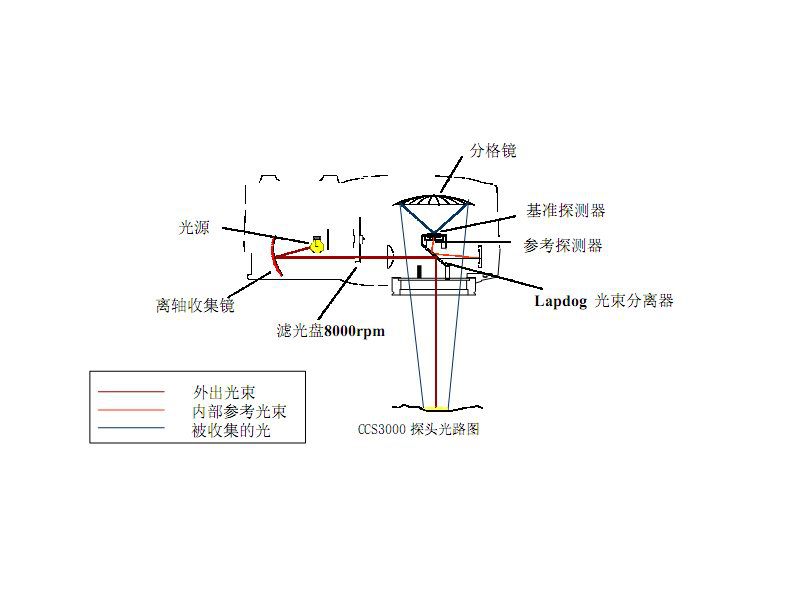

CCS3000红外线水分仪基于水分对特定波长的红外线的选择性吸收特性。下图为其 探头光路图。水分仪的光源发出红外光，经透镜、滤光盘和反射镜将平行光反射到被 测物料上。其中一部分红外光被吸收，另一部分红外光散射后经凹面镜聚焦到光电转 换元件上，受光元件将光信号转换成电信号。这个信号的大小与被测物料含水量有 关，输出信 号经放大、变换成统一标准信号用于显示、记录、控制或传送给计算机系统进行相关处理。
CCS3000 测量范围与精度：水分 范围0-95% 精确度：+/-0.1至0.01%* 重复性：+/-0.1%读数 *根据产品而定 标定 预标定无需日常的再标定* 感应时间 0.01秒至1000秒 工作环境温度 0℃至50℃，配有高温型 储藏温度 -20℃至70℃ 取样距离 10-35公分 取样面积 大约样品直径25毫米（1英寸） 内置电气处理单元，智能化探头 特有增强型滤光镜镀膜技术各
红外灯泡：经老化处理，寿命更长；经预调制，安装/更换时毋须光路校准；功率更大，红外光强度更大 马达：直流无刷马达，转速高达每分钟 6000-8000 转，有效提高了检测速度，增加了 综合抗干扰能力 波长数：最多可达 10 个波长，消除各种行业应用的环境影响 离轴光收集镜：更加充分利用红外光能，增强仪器的稳定性 增加光束分离器反射镜，增强红外光能 LAPDOG光束分离器光孔编码细化，使红外光在探测器上分布更均匀 增大了取样面积；由原 40 毫米圆周块增加到 60 毫米，扩大了取样率 内部快速诊断装置，降低维护成本 窗口污染检测装置：当窗口水蒸气和尘埃凝集在探头镜片上达一定程度时（对检测
发生影响以前），该装置会自动提示，操作人员擦试干净后毋须再校正，减少了人为依赖性和风险。（有空气清洁窗时，不会有凝结情况出现） 统一热度感应器，使探头免受过高温度影响，同时自动复位保险线丝防止意外损坏。 CCS3000水分仪在冶金行业应用的创新点： CCS3000水分仪专为冶金行业应用而设计，能有效克服烧结现场的水蒸气、粉尘、 物 料温度、形状变化等因素对水分测量的影响，并不受各种外界光源的干扰，能极好 的适 应烧结现场的生产环境。 采用单光路双探测器快速连续检测全球专利技术 基准测量光和产品测量光使用同一光路，可以有效消除各项漂移 基准测量探测器独立封装，外部光不干扰基准测量，抗干扰能力强，不需要遮光罩 关键器件—高精度滤光片，滤光片中心波长误差小于±0.0002µm，滤光片的高精度 决定红外水分仪高精度。 24分格变非球面变焦距主聚光镜专利技术，充分利用反射光，红外探测器接受均匀光线，减少测量距离变化产生的干扰，提高信噪比，精度得到提高 采样镀膜直接反射式反射镜，消除反射色差，光源反射镜镀成“冷镜”，不反射能够引起升温的远红外，减小探头温升 蓝宝石永不磨损光学窗口 多种接口，可配置：Ethernet IP，Modbus TCP，Profinet，DeviceNet, Profibus DP， CANbus Open，除了以太网连接之外，HMI 还提供四个可扩展的模拟输出、八个光电隔离的数字输入和八个数字输出。 基于以太网，提高网络抗干扰能力，适应现代网络化管理 型号：CCS3000+传感器 输出：4-20mA 或其他数据通道；以太网输出； 功能：可现场显示、模拟/数字信 号输出、以太网输出，可对探头进行设置、快速 标定，进行样本测量和执行校准等功能，或执行诸如维护用户密码等管理员功能 |
|
|
