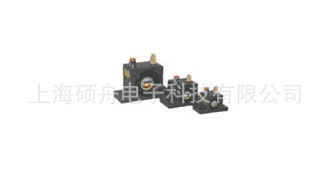

R系列气动滚轴振动器
最高温度：１４０℃——２８０℉
噪音级范围：７５——１００dBA
性能介绍：
此小型气动振动器设计简单，但仍可给出很强的离心力。
壳体由挤压铝加工而成，精制钢滚在其中滚动。此钢滚由两片特制高抗冲击塑料端盖定位。
在壳体上有两个水平孔和两个垂直孔，使安装容易。空气从相互垂直的两个进气孔中的一个进入。这两个进气孔为标准管螺纹。为堵住不用的一个进气孔，随机提供一个管塞。
应用：
Ｒ系列气动滚子高频振动器为细小物质的传送提供了一种新方法。由于是气动，所以频率可以通过调节气压进行控制。
漏斗清空；小颗粒激励；细粉末移动；塑料和水泥的模中捣实等方面都有用到。
技术参数表
型号 | 频率V.P.M | 测得的离心力 | 耗气量升/分钟 |
2Bar | 4Bar | 6Bar | 2Bar | 4Bar | 6Bar | 2Bar | 4Bar | 6Bar |
N | N | N | Ltr. | Ltr. | Ltr. |
R-50 | 25000 | 35000 | 36000 | 1070 | 2920 | 4220 | 100 | 145 | 195 |
R-65 | 19000 | 21000 | 26000 | 2730 | 4830 | 6120 | 200 | 300 | 400 |
R-80 | 15500 | 18500 | 19000 | 3000 | 6090 | 7450 | 290 | 430 | 570 |
R-100 | 11000 | 14000 | 16000 | 3750 | 6750 | 8900 | 370 | 550 | 730 |
R-120 | 10000 | 11500 | 12500 | 8000 | 10000 | 12500 | 500 | 730 | 970 |
尺寸表格mm
型号 | A | B | C | D | E | F | G* | H* | 重量Kg |
R-50 | 50 | 29 | 86 | 68 | 12 | 7 | 40 | 1/8" | 0.37 |
R-65 | 65 | 37 | 113 | 90 | 16 | 9 | 50 | 1/4" | 0.76 |
R-80 | 80 | 43 | 128 | 104 | 16 | 9 | 60 | 1/4" | 1.27 |
R-100 | 100 | 52 | 160 | 130 | 20 | 11 | 80 | 3/8" | 4.7 |
R-120 | 120 | 77 | 194 | 152 | 24 | 17 | NO | 3/8" | 5.7 |
