KSD9700
結構及應用
KSD9700系列產品是一種用雙金屬片作為感溫元件的溫控器，電器正常工作時，雙金屬片處於自由狀態，觸點處於閉合/斷開狀態，當溫度升高至動作溫度值時，雙金屬元件受熱產生內應力而迅速動作，打開/閉合觸點,切斷/接通電路，從而起到熱保護作用。當漸度降到重定溫度是觸點自動閉合/斷開，恢復正常工作狀態。廣泛用於家用電器電機及電器設備，如洗衣機電機、空調風扇電機、變壓器、鎮流器、電熱器具等。
注意事項
1、採用接觸感溫式安裝時，應使產品貼緊被控器具的安裝面。
2、安裝時不可把塑膠或金屬外殼壓塌或使其變形，以免影響性能。
3、金屬外殼產品有加絕緣外套的在安裝中不可把外加絕緣套去掉不用或壓破，避免造成漏電，確保使用安全。
4、產品在不大於5A電流的電路中使用，應選擇銅芯截面為0.4-0.75㎜2導線與之連接。
5、產品應在相對濕度小於90%，環境溫度40℃以下通風、潔淨、乾燥、無腐蝕性氣體的場所中存放。

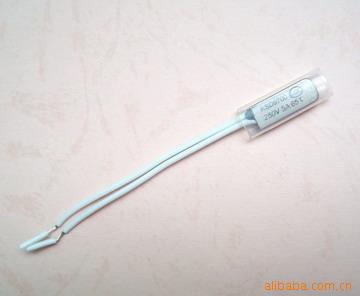

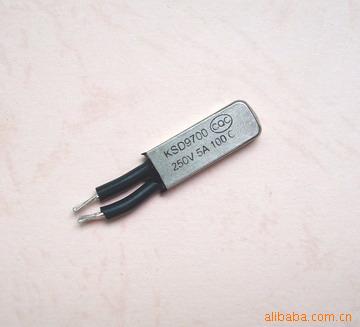

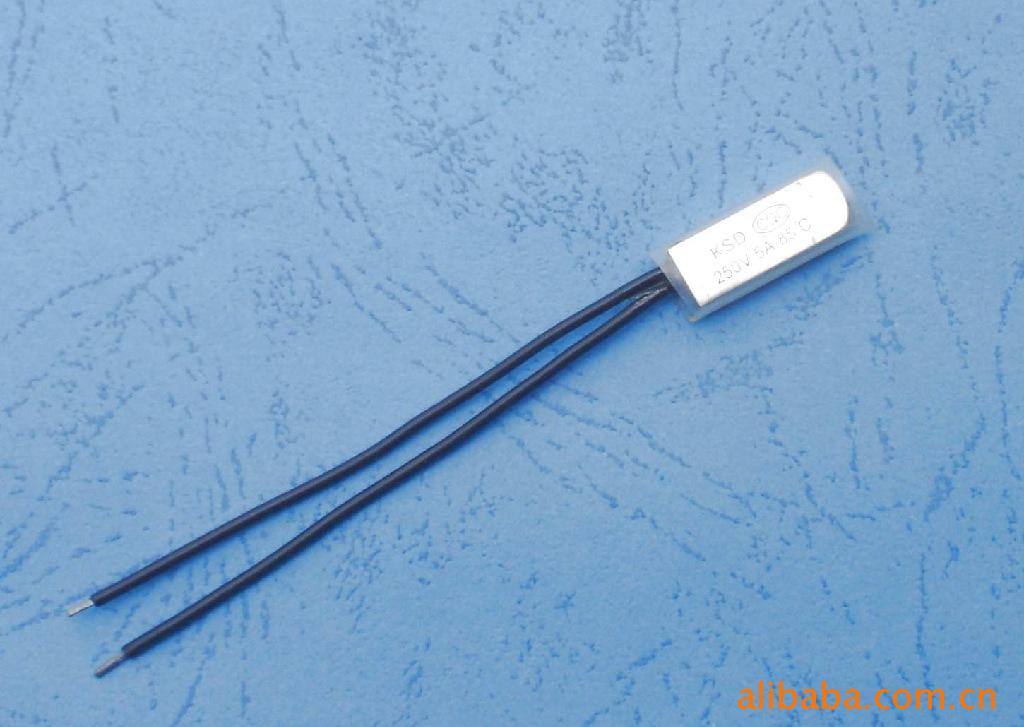

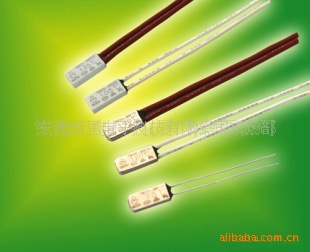

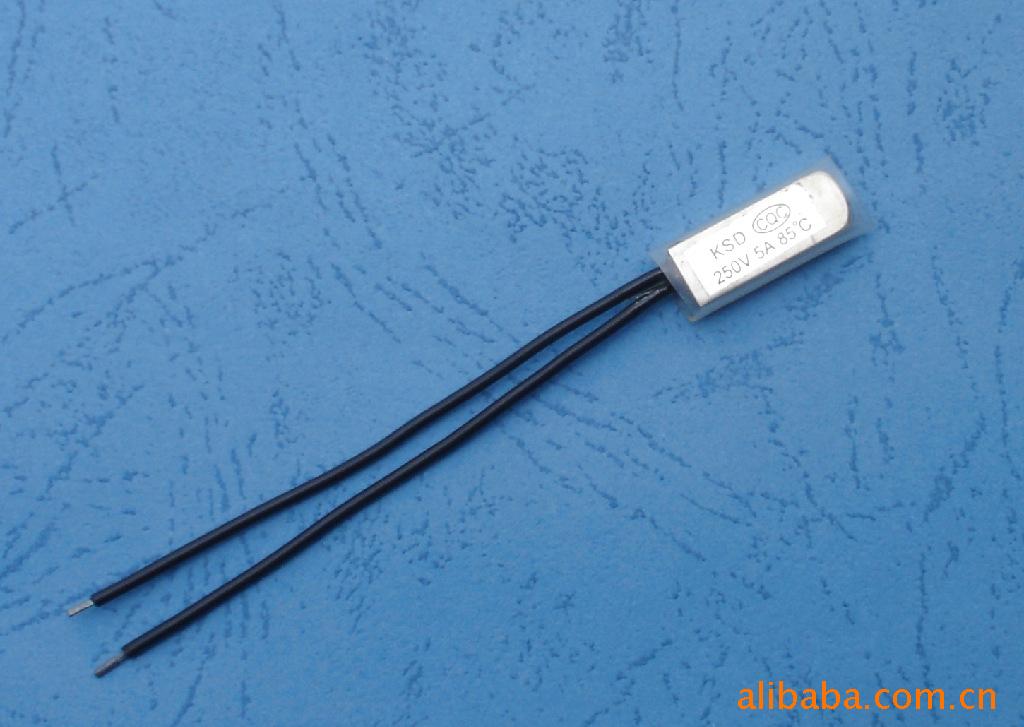

殼體類型:
產品型號 | 長 | 寬 | 高 |
20-鐵殼 | 20 | 8.5 | 4.6 |
20-塑膠 | 20 | 7.9 | 4.1 |
17-塑膠 | 17 | 7.9 | 4.1 |
15.5-塑膠 | 15.5 | 7.2 | 3.8 |
動作復位對照表
代碼 | 動作溫度 | 復位溫度 | 代碼 | 動作溫度 | 復位溫度 |
40 | 40±5℃ | ≥30℃ | 105 | 105±5℃ | 70±12℃ |
45 | 45±5℃ | ≥30℃ | 110 | 110±5℃ | 75±12℃ |
50 | 50±5℃ | ≥30℃ | 115 | 115±5℃ | 80±12℃ |
55 | 55±5℃ | ≥30℃ | 120 | 120±5℃ | 85±12℃ |
60 | 60±5℃ | 40±10℃ | 125 | 125±5℃ | 90±12℃ |
65 | 65±5℃ | 45±10℃ | 130 | 130±5℃ | 95±12℃ |
70 | 70±5℃ | 50±10℃ | 135 | 135±5℃ | 100±12℃ |
75 | 75±5℃ | 55±10℃ | 140 | 140±5℃ | 105±12℃ |
80 | 80±5℃ | 60±10℃ | 145 | 145±5℃ | 110±12℃ |
85 | 85±5℃ | 65±10℃ | 150 | 150±5℃ | 115±12℃ |
90 | 90±5℃ | 70±10℃ | 155 | 155±5℃ | 120±12℃ |
95 | 95±5℃ | 75±10℃ | 160 | 160±5℃ | 125±12℃ |
100 | 100±5℃ | 80±10℃ | 特殊規格可根據顧客要求制定 |
