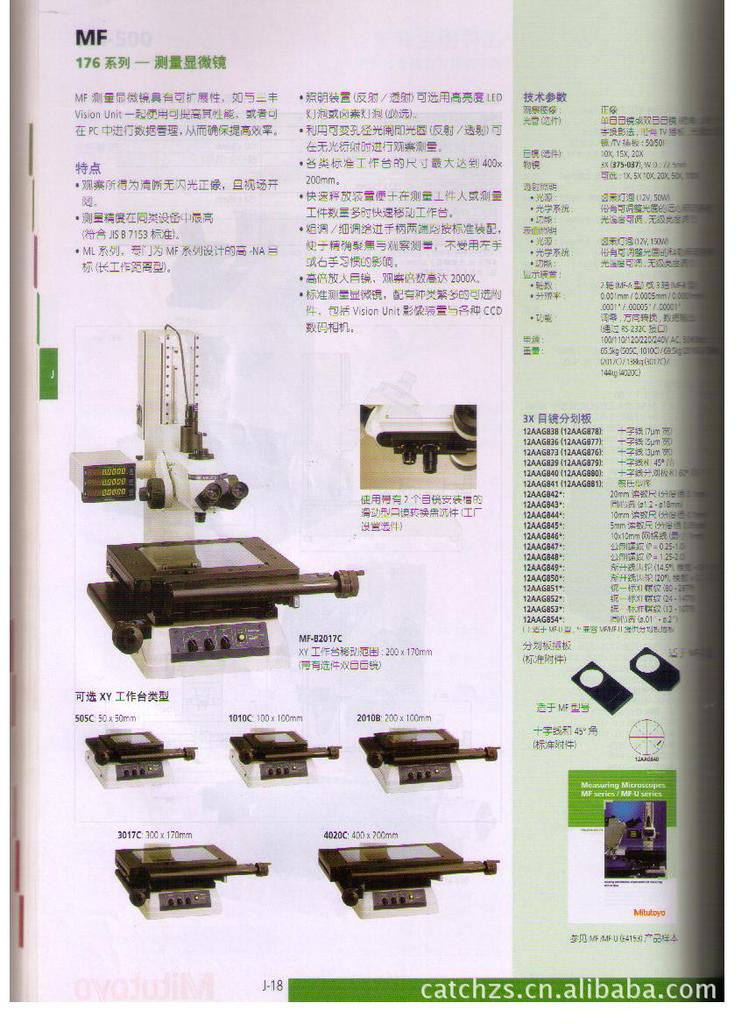

MF测量显微镜具有可扩展性,如与三丰VisionUnit一起使用可提高其性能,或者可在PC中进行数据管理,从而确保提高效率。
技术参数
观察图像:正像
光管(选件):单目目镜或双目目镜
(俯角:25º)、十字投影法、
带有TV插板、光通比
(目镜/TV插板:50/50)
目镜(选件):10X,15X,20X
物镜:3X(375-037),W.D.: 72.5mm
可选:1X,5X10X,20X,50X,100X
轮廓照明
•光源:卤素灯泡(12V,50W)
•光学系统:带有可调整光圈的远心照明系统
•功能:光强度可调、无级亮度调整
表面照明
•光源:卤素灯泡(12V,100W或12V,150W)
•光学系统:带有可调整光圈的科勒照明系统
•功能:光强度可调、无级亮度调整
显示装置
•轴数:2轴(MF-A型)或3轴(MF-B型)
•分辨率:0.001mm/0.0005mm/0.0001mm/
.0001"/.00005"/.00001"
•功能:调零、方向转换、
数据输出(通过RS-232C接口)
电源:100/110/120/220/240VAC,50/60Hz
重量65.5kg(505B,1010B),
69.5kg(2010B),
130kg(2017B),
138kg(3017B),
144kg(4020B)
3X目镜分划板
12AAG838(12AAG878):十字线(7μm宽)
12AAG836(12AAG877):十字线(5μm宽)
12AAG873(12AAG876):十字线(3μm宽)
12AAG839(12AAG879):十字线分划板
12AAG840(12AAG880):十字线分划板和60º角
12AAG841(12AAG881):蔡氏型图
12AAG842*:20mm读数尺(分度值0.1mm)
12AAG843*:同心圆(ø1.2-ø18mm)
12AAG844*:10mm读数尺(分度值0.1mm)
12AAG845*:5mm读数尺(分度值0.05mm)
12AAG846*:10x10mm网格线(最小1mm)
12AAG847*:公制螺纹(P=0.25-1.0)
12AAG848*:公制螺纹(P=1.25-2.0)
12AAG849*:渐开线齿轮(14.5º),模数=0.1-1.0
12AAG850*:渐开线齿轮(20º),模数=0.1-1.0
12AAG851*:统一标准螺纹(80-28TPI)
12AAG852*:统一标准螺纹(24-14TPI)
12AAG853*:统一标准螺纹(13-10TPI)
12AAG854*:同心圆(ø.01"-ø.2")
():适于MF-U型
*:兼容MF/MF-U提供分划板插板
选件
176-302:10X单目目镜
176-303-1:10X双目目镜套装
378-856:10X目镜套装(视场范围:24mm)
378-857:15X目镜套装(视场范围:16mm)
378-858:20X目镜套装(视场范围:12mm)
375-043:量角目镜(10X)
176-313:数显量角目镜(10X)
375-036-2:1X物镜(W.D.:61mm,N.A.:0.03)
375-037-1:3X物镜(W.D.:77mm,N.A.:0.09)
375-034-1:5X物镜(W.D.:61mm,N.A.:0.13)
375-039:10X物镜(W.D.:51mm,N.A.:0.21)
375-051:20X物镜(W.D.:20mm,N.A.:0.42)
375-052:50X物镜(W.D.:13mm,N.A.:0.55)
375-053:100X物镜(W.D.:6mm,N.A.:0.7)
176-314-1:滑动型物镜转换器(2-mount,perfocal)
176-314-2:滑动型物镜转换器(2-mount,mag.adjusted)
12AAA643:ND2型彩色滤光片(轮廓/表面)
12AAA644:ND8型彩色滤光片(轮廓/表面)
12AAA645:GIF型滤光片(轮廓/表面)
12AAA646:LB80型彩色滤光片(轮廓/表面)
375-054:0.5X相机转向镜(带有C-mount适配器)
970441:C-mount适配器
513667:卤素灯泡(24V,50W)
12BAB345:卤素灯泡(长寿型、24V,50W)
176-308:防振台架
176-309:安装台架
375-056:读数尺
12AAA165:镜头清洗工具
12AAA846:脚踏开关
照明元件(详见373页)
176-351-6:斜面表面照明装置
176-367-1:LED环形照明装置
176-343:双光纤照明装置
176-366:环形光纤照明装置
12AAG806:GIF型彩色滤光片(用于光纤照明装置)
12AAG807:LB80型彩色滤光片(用于光纤照明装置)
固定和工作台附件(详见363页)
176-107:带有夹钳的支架*
172-378:带有夹钳的V型块*(最大工件直径:25mm)
172-197:用于TM-510的旋转式中心支架*
(最大工件直径:80mm)
176-305:带有微调旋钮的旋转工作台,适用于
505B/1010B/2010B型号
176-306:带有微调旋钮的旋转工作台,适用于
2017B/3017B/4020B型号
*2010B型号需要与固定适配器(176-310)配合使用
2017B/3017B/4020B型号需要与固定适配器(176-304)配合使用
