技术参数
电机型号 Model | 步矩角 Step angel ( °) | 相数 NO. of phase | 相电压 Rate Voltage (V) | 相电流 Rate Current (A) | 相电阻 Phase Resistance ( Ω ) | 相电感 Phase Inductance (mH) | 静力矩Holding Torque (g.cm) | 定位力矩Detent Torque |
PM20L-20-01 | 18 | 4 | 5 | 0.15 | 25 | 7 | 42 | 8 |
PM20L-20-02 | 18 | 4 | 6.5 | 0.21 | 30 | 7 | 45 | 8 |
PM20L-20-03 | 18 | 4 | 6.5 | 0.11 | 60 | 17 | 45 | 10 |
PM20L-20-04 | 18 | 2 | 6.5 | 0.65 | 10 | 4 | 60 | 10 |
PM20L-20-05 | 18 | 4 | 6.5 | 0.32 | 20 | 5 | 42 | 11 |
PM20L-20-06 | 18 | 4 | 12 | 0.12 | 100 | 24 | 40 | 7 |
PM20L-20-07 | 18 | 2 | 6.5 | 0.54 | 12 | 5 | 60 | 12 |
PM20L-20-08 | 18 | 2 | 9 | 0.3 | 30 | 12 | 30 | 10 |
PM20L-20-09 | 18 | 2 | 6.5 | 0.32 | 20 | 10 | 42 | 11 |
PM20L-20-11 | 18 | 2 | 12 | 0.14 | 85 | 30 | 50 | 11 |
PM20L-20-14 | 18 | 4 | 12 | 0.08 | 135 | 32 | 50 | 10 |
PM20L-20-16 | 18 | 4 | 6.5 | 0.13 | 50 | 10 | 34 | 10 |
PM20L-20-17 | 18 | 4 | 6.5 | 0.65 | 10 | 10 | 110 | 10 |

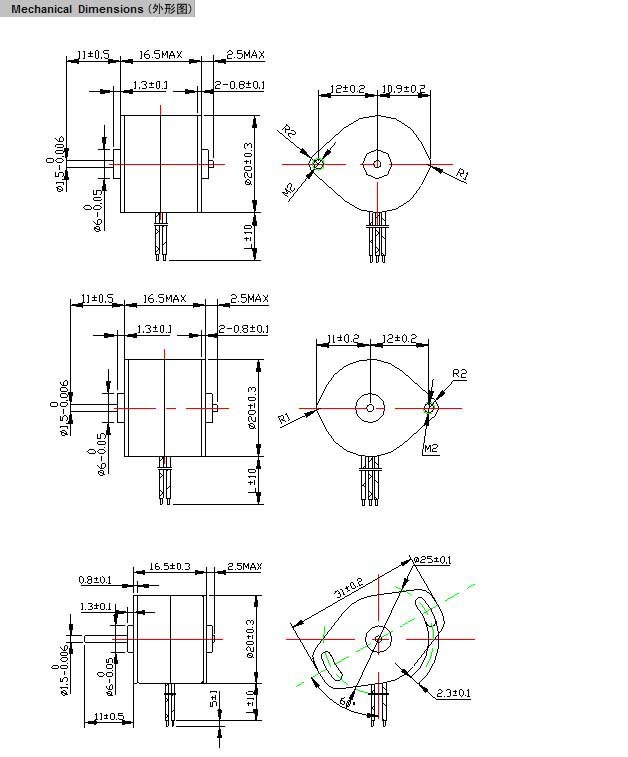

外形图

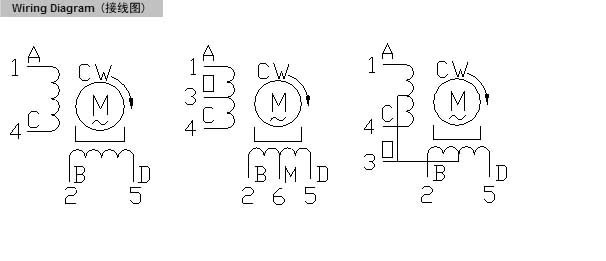

接线图
