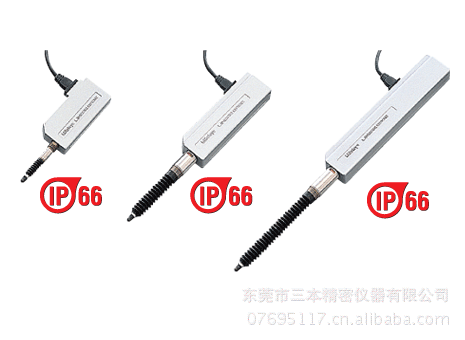

日本三丰LGF线性测微计

542 系列 — 经济型设计

技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 1μm, 0.5μm 或 0.1μm
长度标准杆: 光电线性编码器
最大反应速度: 1500mm/s, (400mm/s: 542-144, 542-145)
测针: 3mm 硬质合金
轴套: 8mm 或 15mm
轴承类型: 碰撞滚珠轴承
测力: 参见性能参数
输出信号: 90° 相位差，差动方形波(RS-422A 等效)
信号间距: 4μm (542-121, 542-122, 542-123),2μm (542-131, 542-132, 542-133) 或
0.4μm (542-144, 542-145)
尘／水防护等级: 达到IP66 防护标准

性能参数
测量范围货号分辨率精度* 测力** 轴套直径备注
10mm (.4") 542-144 0.0001mm (0.8+L/50)μm 1.2N / 1.1N / 1.0N 8mm —
10mm (.4") 542-131 0.0005mm (1.5+L/50)μm 1.2N / 1.1N / 1.0N 8mm —
10mm (.4") 542-121 0.001mm (1.5+L/50)μm 1.2N / 1.1N / 1.0N 8mm —
25mm (1") 542-145 0.0001mm (0.8+L/50)μm 4.6N / 4.3N / 4.0N 15mm —
25mm (1") 542-132 0.0005mm (1.5+L/50)μm 4.6N / 4.3N / 4.0N 15mm —
25mm (1") 542-122 0.001mm (1.5+L/50)μm 4.6N / 4.3N / 4.0N 15mm —
50mm (2") 542-133 0.0005mm (1.5+L/50)μm 5.7N / 5.3N / 4.9N 15mm —
50mm (2") 542-123 0.001mm (1.5+L/50)μm 5.7N / 5.3N / 4.9N 15mm —
*L 为测量长度(mm) ** 测微计方向：朝上／水平／朝下

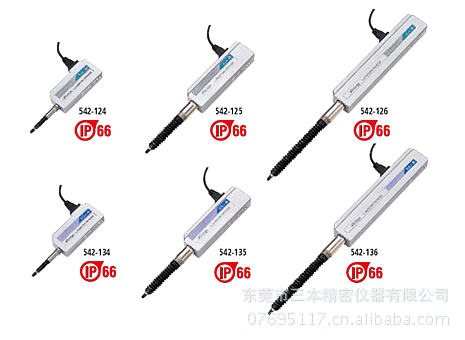

LGF 线性测微计
542 系列 — 带有原点标识的经济型设计

技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 1μm 或 0.5μm
长度标准杆: 光电线性编码器
最大反应速度: 1500mm/s
测针: 3mm 硬质合金
轴套: 8mm 或 15mm
轴承类型: 碰撞滚珠轴承
测力: 参见性能参数
输出信号: 90° 相位差，差动方形波(RS-422A 等效)
信号间距: 4μm (542-124, 542-125, 542-126) 或2μm (542-134, 542-135, 542-136)
尘／水防护等级: 达到IP66 防护标准

性能参数
测量范围货号分辨率精度* 测力** 轴套直径备注
10mm (.4") 542-134 0.0005mm (1.5+L/50)μm 1.2N / 1.1N / 1.0N 8mm 带有原点标识
10mm (.4") 542-124 0.001mm (1.5+L/50)μm 1.2N / 1.1N / 1.0N 8mm 带有原点标识
25mm (1") 542-135 0.0005mm (1.5+L/50)μm 4.6N / 4.3N / 4.0N 15mm 带有原点标识
25mm (1") 542-125 0.001mm (1.5+L/50)μm 4.6N / 4.3N / 4.0N 15mm 带有原点标识
50mm (2") 542-136 0.0005mm (1.5+L/50)μm 5.7N / 5.3N / 4.9N 15mm 带有原点标识
50mm (2") 542-126 0.001mm (1.5+L/50)μm 5.7N / 5.3N / 4.9N 15mm 带有原点标识
*L 为测量长度(mm) ** 测微计方向：朝上／水平／朝下
