一.结构：是由不锈钢波纹管外编一层或多层钢丝或钢带网套，两端配以接头或法兰头，用于输送各种介质的柔性元件。
二.特点：耐腐蚀、耐高温、耐低温（-196℃~+420℃)，重量轻、体积小、柔软性好。广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。
三.形式记号：
形式记号 | 通径(A) | 尺寸(mm) | 弯曲半径(mm) | 软管使用压力 | |||
内径 | 外径 | 最小 | 反复 | (kgf/cm2) | (Mpa) | ||
S | 10 | 10.5 | 15.2 | 20 | 140 | 50 | 4.9 |
15 | 13.4 | 18.5 | 30 | 160 | 40 | 3.9 | |
20 | 19.1 | 25.6 | 30 | 200 | 30 | 2.9 | |
25 | 25.4 | 32.8 | 40 | 220 | 25 | 2.5 | |
32 | 32.9 | 40.6 | 40 | 290 | 25 | 2.5 | |
40 | 39.3 | 47.6 | 50 | 360 | 25 | 2.5 | |
50 | 51.8 | 61.5 | 60 | 470 | 25 | 1.2 | |
形式记号 | 公称通径(mm) | 内径 | 外径(mm) | 最小曲半径(mm) | 最高使用压力(Mpa) | ||
本体 | 一层网 | 静态 | 动态 | 2层套网 | |||
A | 14 1/2″ | 14 | 20 | 22 | 62 | 120 | 12.5 |
16 5/8″ | 16 | 23 | 25 | 80 | 150 | 10.0 | |
20 3/4″ | 20 | 28 | 30 | 100 | 180 | 8.0 | |
25 1″ | 25 | 35 | 37 | 120 | 280 | 7.5 | |
32 11/4″ | 32 | 43 | 45 | 140 | 340 | 6.4 | |
40 11/2″ | 40 | 51 | 53 | 180 | 450 | 5.6 | |
50 2″ | 50 | 62 | 64 | 220 | 550 | 4.0 | |
65 21/2″ | 65 | 79 | 82 | 280 | 650 | 4.0 | |
80 3″ | 80 | 97 | 100 | 350 | 800 | 4.0 | |
100 4″ | 100 | 122 | 125 | 400 | 1000 | 4.0 | |
125 5″ | 125 | 151 | 155 | 500 | 1200 | 4.0 | |
150 6″ | 150 | 180 | 184 | 600 | 1500 | 4.0 | |
175 7″ | 175 | 210 | 215 | 700 | 1750 | 4.0 | |
200 8″ | 200 | 240 | 245 | 800 | 2000 | 4.0 | |
250 10″ | 250 | 298 | 303 | 1000 | 2200 | 4.0 | |
300 12″ | 300 | 360 | 365 | 1200 | 2500 | 2.5 | |
350 14″ | 350 | 410 | 415 | 1400 | 3000 | 2.5 | |
400 16″ | 400 | 460 | 465 | 1600 | 3500 | 2.5 | |
四、通用金属软管系列：

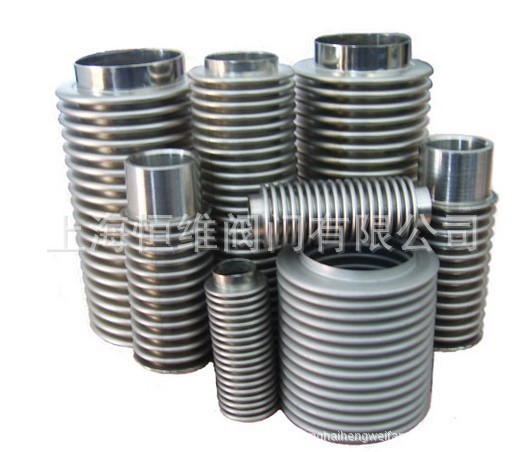

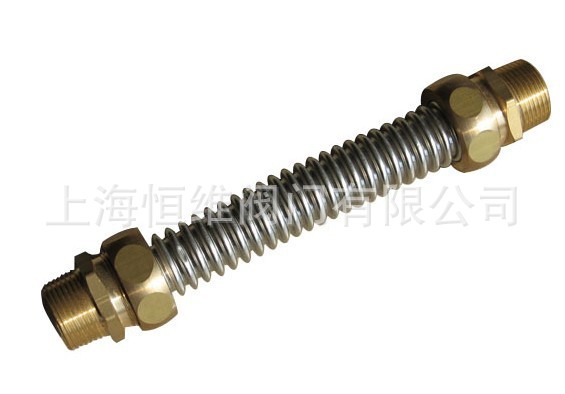

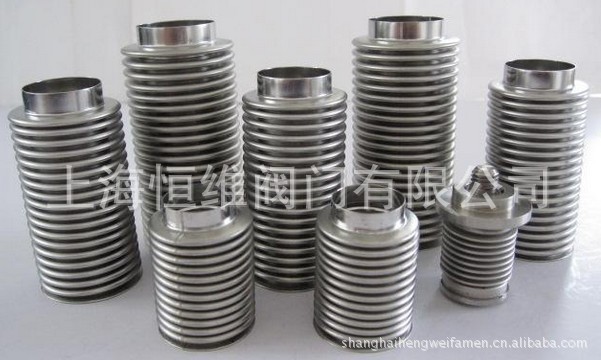

| 通用波纹金属软管 金属软管作为一种柔性耐压管件安装于液体输送系统中，用以补偿管道或机器、设备连接端的相互位移，吸收振动能量，能够起到减振、消音等作用，具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项有点。 本公司不锈钢金属软管(金属波纹管)事业部生产的不锈钢金属软管、不锈钢波纹管、不锈钢金属软接头等，使用进口SUS304（0Cr18Ni9）SUS316（0Cr17Ni12Mo2）以及SUS316L（00Cr17Ni14Mo2）材料制造。 其中不锈钢丝编织软管、流体输送金属波纹管、不锈钢泵连减振软管、不锈钢消防软管、不锈钢波纹补偿器、燃气机械不锈钢波纹管完全符合国内工业标准。产品具有柔性好，耐腐蚀，抗疲劳、耐高低温，减震降噪，密封性强，使用寿命长等优点。广泛应用于纺织、化纤、印染、石油、化工、钢铁、燃气、空调、汽车、消防、城市供水，建筑、冶金石化等领域。 | ||||
|  | |||
|  | |||
|  | |||
|  | |||
|  | |||
|  | |||
|  | |||
|  | |||
3．法兰式波纹金属软管
|  | |||
|  | |||
|  | |||
|  | |||
| 专用波纹全属软管与波纹补偿器 | ||||
|  | |||
|  | |||
|  | |||
| 五.主要用途： 1． 输送具有腐蚀性的化工介质或有机溶剂。（例如：装卸氨水、丙酮等） 2． 输送高温气体、热油等高温介质。（例如：热蒸汽、导热油等） 3． 输送低温或超低温介质。（例如：液氮） 4． 高温环境下输送水、汽、油等介质。（例如：炼焦、炼钢、连铸设备中的水汽系统和液压系统） 5． 需要减震或消除噪音的管路。（例如：泵的进出口） 规格：￠4-￠600 |
