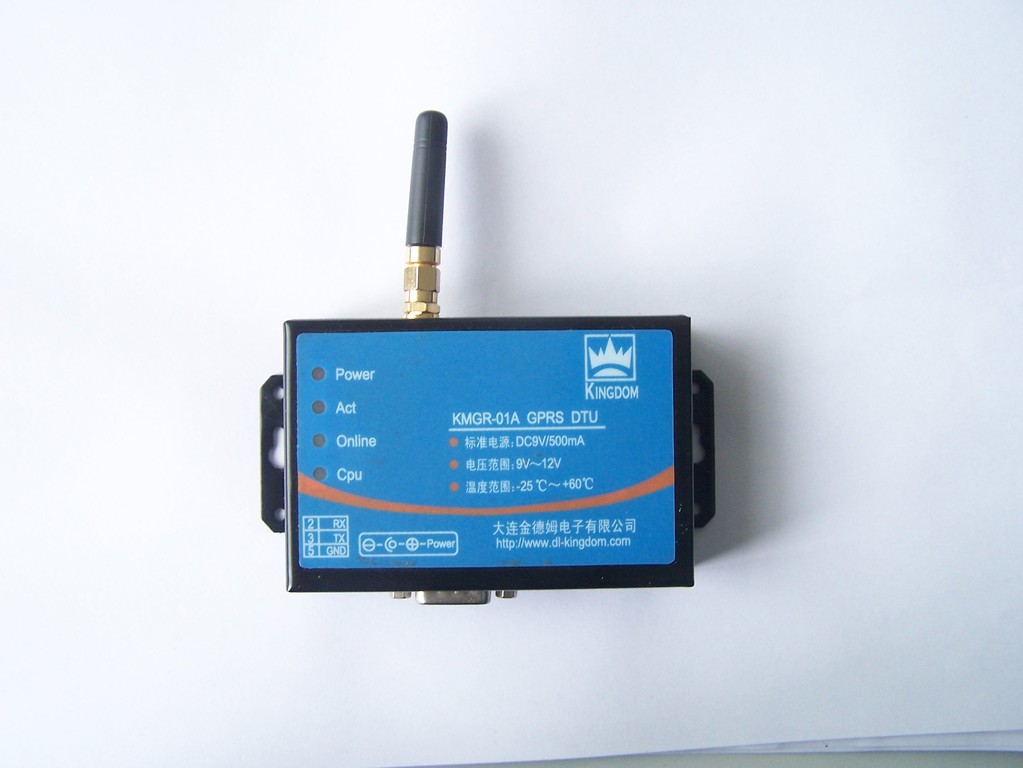

数字环保无线监控终端


产品概述
大连金德姆电子有限公司研制开发的数据采集仪是集数据采集、处理、分析与无线通讯为一体的终端产品。该产品具有多路模拟量、数字量采集和数字量输出功能,基于现代先进通讯网络,以GPRS为通信手段,具有不受地理限制、性能稳定可靠、成本低和低功耗等优点。数采集仪采用外部直流电供电,实时在线监控现场数据。数据采集仪在可靠性、电磁兼容性、接口、工作温度范围及输入输出等方面均采用产品化和工业化设计,保证了长期不间断工作的稳定性和可靠性,可广泛应用于各种(烟尘、污水、化工等行业)环境监控领域。
产品特点
- 本设备完全按照国标HJ 477-2009《HJ477-2009污染源在线自动监控(监测)数据采集传输仪技术要求》设计
- 本设备提供11路模拟量输入通道、6路数字量通道
- 8MByte存储空间
- 自带实时时钟,掉电自动计时,远程校时
- 无人职守自动工作模式,支持本地或远程参数设置
- 传输模式:RS232、RS485、无线GPRS
- 独立显示屏,良好人机交换界面,操作简便
- 采用看门狗技术,防死机模式。
技术指标
CPU | ARM7TDMI |
工作主频 | 44.2368MHz |
应用程序存贮器 | 256K bytes |
RAM | 16K bytes |
数据存储器 | 8Mbytes |
DI | 10路,5-24V输入(隔离) |
继电器输出 | 6路,220V 5A(隔离) |
数据通讯端口 | 1路232主串口,4路232扩展串口(隔离),1路485(隔离) |
模拟量输入 | 11路,可配置为0-5V 0-10V 4-20mA(隔离) |
实时时钟 | 2000年兼容,误差≤1Min/月 |
显示 | 128x64LCD点阵液晶显示 |
声音提示 | 蜂鸣器(≤85dB) |
功能按键 | 10个,用于查询 |
电池时间 | ≥2小时 |
平均无故障时间 | MTBF≥10000小时 |
