产品简介： |

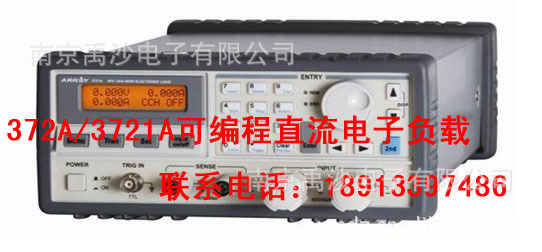

Array 372x电子负载采用先进的纯硬件保护与功率限制电路，能快速实现过载保护且不中断负载工作，为用户提供了更加可靠的测试环境。372x采用优化设计的操作界面，配备背光式液晶显示器，全数字键盘和旋钮，方便用户进行各种设定。软件设计亦充分考虑客户需求，各项操作方便快捷。 |
|
产品特点： |
定电流、定电压、定电阻、定功率四种基本测试功能，8种基本工作模式 | |
高速动态测试、高速序列测试、短路测试、电池放电容量测试等辅助功能 | |
最低全电流工作电压小于0.6 V，并可选配零电压测试附件 | |
保护完备，可靠性高，有效应对严酷的使用环境 | |
可存储和调用多组设定参数和测试序列 | |
结构坚固，体积小巧，操作便捷 | |
支持SCPI可编程仪器标准指令，并提供上位机软件和对Labview的支持 | |
|
友好的人机界面及完善的工作模式
3721A采用优化设计的操作界面，配备背光式液晶显示器，全数字键盘和旋钮。软件设计亦充分考虑客户需求，各项操作方便快捷。3721A电子负载拥有完善的测试功能，包括：定电流，定电压，定电阻，定功率，远端测量，短路测试，动态测试，序列测试，电池放电测试及外触发等功能。
高效智能的散热系统
3721A使用精心设计的水平风道散热系统，采用特别定制的高密度鳍片铝合金散热器，结合金属风道和高效率无级调速风扇，有效降低系统温度，提高功率密度，延长仪器使用寿命，确保产品可以长时间满功率无故障连续工作。
独创可靠的接线端子
3721A采用独家专利设计的旋转滑动式压线端子，结构精巧，结实耐用。在方便性、可靠性、耐用性等方面较传统的接线端子均有质的飞跃，保证了使用的方便性及测试结果的准确性。
优异的动态测试和序列测试功能
本机采用软硬件结合的方式进行动态测试控制、序列测试控制以及电流/电压的上升/下降速率控制。基于最优化设计的计算方法，D/A转换器每10us就能够输出一个值，转换率达到100kHz，D/A转换精度更是高达17bits，这甚至超过了CD标准的16bits / 44.1kHz，由此全面提升电流/电压斜率的可控制性和平滑程度，同时也提高了动态测试和序列测试的时间精度和分辨率。序列测试功能除可以存储、调用10组测试程序，更提供有编辑功能，可以方便地对已有序列步骤进行修改、插入和删除。
优化的上电波形
针对各种不同电源，优化电路设计，尽可能提高电流上升速率，同时减小开机过冲，优化电流电压波形，减小对被测电源的冲击。
纯硬件电路实现的定电阻功能
3721A采用纯硬件除法电路实现定电阻功能，极大提高了电阻模式下的动态性能，使得定电阻模式不仅可应用于电压源，也可以应用于电流源。
首创的CPC定功率模式
首创之CPC定功率模式，专门针对电流源测试，突破了电子负载在定功率模式下无法测试电流源的问题。
输入电压可低至0V
支持SCPI，便于组建ATE系统
支持SCPI可编程仪器标准指令，可配备RS232、USB、GPIB接口，方便与其它可编程仪器一道组建ATE系统。
技术参数
(预热30分钟后,在25oC±5oC的环境温度下仪器性能满足标称技术指标。)
型号 | 3720A | 3721A |
额定输入 | ||
电流 电压 功率*1 | 0～30A 0～80V 250W at 40oC | 0～40A 0～80V 400W at 40oC |
输入特性 | ||
输入特性曲线 |
| |
最小工作电压 @最大电流 | 0.6V | 0.6V |
定电流模式 | ||
低量程 分辨率 精度 | 0～3A 0.1mA 0.1℅+5mA | 0～4A 0.1mA 0.1℅+5mA |
高量程 分辨率 精度 | 0～40A 1mA 0.1℅+10mA | 0～40A 1mA 0.1℅+10mA |
定电压模式 | ||
量程 分辨率 精度 | 0～80V 1mV 0.1℅+10mV | 0～80V 1mV 0.1℅+10mV |
定电阻模式 | ||
低量程 分辨率 精度 @I＞4A | 0.02～2Ω 0.1mΩ 0.5℅+12mΩ | 0.02～2Ω 0.1mΩ 0.5℅+12mΩ |
中量程 分辨率 精度 @V＞8V | 2～200Ω 8.6uS*2 0.3℅+1.25mS | 2～200Ω 8.6uS 0.3℅+1.25mS |
高量程 分辨率 精度 @V＞8V | 20～2000Ω 0.96uS 0.3℅+0.625mS | 20～2000Ω 0.96uS 0.3℅+0.625mS |
定功率模式 | ||
量程 分辨率 @P＜100W @P≥100W 精度 | 0～250W 1mW 10mW 0.2℅+600mW | 0～400W 1mW 10mW 0.2℅+600mW |
电流测量值 | ||
低量程 分辨率 精度 | 0～4A 0.1mA 0.05℅+4mA | 0～4A 0.1mA 0.05℅+4mA |
高量程 分辨率 精度 | 0～40A 1mA 0.05℅+8mA | 0～40A 1mA 0.05℅+8mA |
电压测量值 | ||
量程 分辨率 精度 | 0～80V 1mV 0.1℅+8mV | 0～80V 1mV 0.1℅+8mV |
功率测量值 | ||
量程 分辨率 @P＜100W @P≥100W 精度 | 0～250W 1mW 10mW 0.1℅+600mW | 0～400W 1mW 10mW 0.1℅+600mW |
电流速率 | ||
设定范围CCH CCL*3 | 1mA/us～4A/us 100uA/us～400mA/us | 1mA/us～4A/us 100uA/us～400mA/us |
分辨率 | 1mA/us | 1mA/us |
精度*4 | 3% + 10us | 3% + 10us |
瞬态操作 | ||
瞬态模式 | 连续、脉冲、翻转 | 连续、脉冲、翻转 |
频率范围*5 | 0.38Hz～50kHz | 0.38Hz～50kHz |
高/低值时间 分辨率 精度 | 0～655.35ms 10us 0.2℅+10us | 0～655.35ms 10us 0.2℅+10us |
上升/下降沿时间 分辨率 精度 | 10us～655.35ms 10us 0.2℅+10us | 10us～655.35ms 10us 0.2℅+10us |
序列参数 | ||
步长定时 分辨率 精度 | 10us～100000s 10us 0.2℅+10us | 10us～100000s 10us 0.2℅+10us |
序列长度 | 1～50步 | 1～50步 |
循环次数 | 1～65535 | 1～65535 |
存储容量 | 7组 | 7组 |
扩展功能 | Chain | Chain |
电池放电 | ||
放电时间 分辨率 精度放 | 1s～100h 1s 0.2℅+1s | 1s～100h 1s 0.2℅+1s |
电池容量 分辨率 精度 | 1mAh～4000Ah 1mAh 0.3℅+0.01Ah | 1mAh～4000Ah 1mAh 0.3℅+0.01Ah |
短路测试 | ||
定电流低量程 定电流高量程 定电压模式 定电阻低量程 定电阻中量程 定电阻高量程 定功率电压源模式 定功率电流源模式 | 4.4A 44A 0V 0.018Ω 1.8Ω 18Ω 270W 0W | 4.4A 44A 0V 0.018Ω 1.8Ω 18Ω 420W 0W |
最大速率 | ||
电流 电压 | 4A/us 0.6V/us | 4A/us 0.6V/us |
开路电阻 | ≥20kΩ | ≥20kΩ |
触发输入 | ||
触发电平 触发脉冲宽度 | TTL下降沿 ≥10us | TTL下降沿 ≥10us |
最大直流输入 | ||
电流 电压 | 44A 84V | 44A 84V |
保护功能 | 过流,过压,过温,过功率,极性反转 | 过流,过压,过温,过功率,极性反转 |
反向电流容量 | ||
输入OFF 输入ON | 30A 50A | 30A 50A |
纹波和噪声 | ||
电流(rms/p-p) 电压(rms) | 3mA/30mA 5mV | 3mA/30mA 5mV |
工作环境 | ||
温度 | 0～50oC | 0～50oC |
相对湿度 | ≤85℅ | ≤85℅ |
远程接口*6 | RS232, GPIB, USB | RS232, GPIB, USB |
编程语言 | SCPI | SCPI |
交流输入 | ||
电压 频率 | AC110V或AC220V±15℅ 48 to 63Hz | AC110V或AC220V±15℅ 48 to 63Hz |
净重 | 5.8kg | 5.8kg |
*1、环境温度在40oC以下时仪器可达到其最大标称功率，40oC以上至50oC，最大输入功率由标称值的100%线性下降至75%。
*2、“S”为电导单位西门子，电导是电阻的倒数。
*3、CCL模式下的电流变化率是设定值的1/10。
*4、转变时间是指输入变化从10%到90%所需要的时间。
*5、瞬态测试频率由高/低值时间和上升/下降沿时间决定。
*6、标准配备RS232接口，另可选配GPIB和USB接口。
