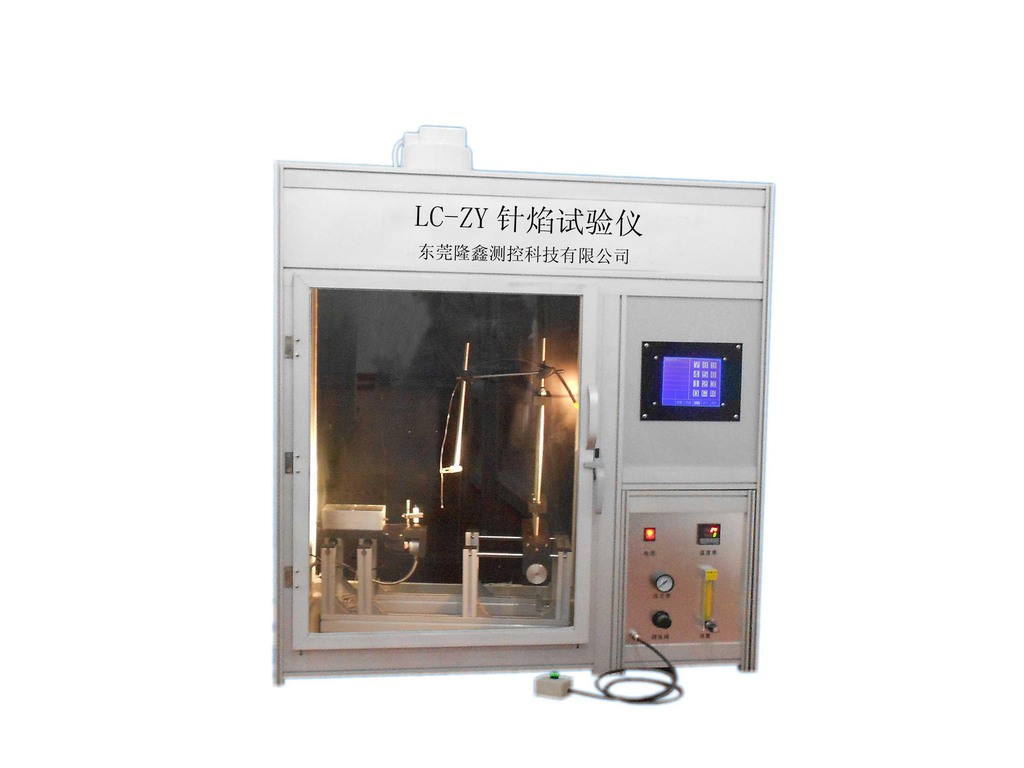

针焰试验仪LC-ZY

使用说明书

升级产品六大特点:

1.采用触摸屏操作的，操作更方便，界面直接易懂。

2.标准集成化，将常用的试验标准集成在一个软件中，轻松调出，无需做输入动作，同事给客户自定义操作。

3.一键操作，实验过程中只需一个按键轻松获得实验结果。

4.实验过程自动化，自动点火熄火，自动完成实验步骤。

5.控制单元无触点化，无常规的机械触点控制器，寿命更长，可靠性更高。

6.有系统升级功能，如果以后有新的试验标准推出，只需我公司人员上门升级软件就可满足新标准，无需更换设备，如果配置上位机软件，可实现网络更新。

一、   产品介绍：

针焰试验仪是根据IEC60695、GB5169标准设计制造,能同时满足相关标准的要求综合性试验设备，主要用于模拟技术评定设备内部由于故障条件所造成小火焰的着火危险性试验的专业仪器。适用于电子电工设备及其部件和元件的着火危险性的测定，也适用于固体电气绝缘材料或其它可燃材料的着火危险性的测定。

为提高针焰试验仪的精度和稳定性能，采用单片机微电脑+触摸屏控制、高精度的温度表独立式的电控系统，解决单片机和PLC系统数模实际转换精度达不到的同时，又提高抗干扰能力。

二、    技术参数

三、    设备的安装与调试

设备的安装条件：

l 设备需要安装在台面和通风柜中。

l 台面最小尺寸：长1400mmX宽800mmX高（600-800）mm

l 设备外形尺寸：长1100mmX宽700mmX高1300mm

l 安装离墙距离：>200mm为宜。

l 排烟管直径：100mm。

l 建议台面高度保持在600-800mm之间方便操作。

l 试验室内需相当独立，并有必要的排风系统和消防设备。

l 客户自配气源（丁烷 或 纯度大于95%丙烷），氢气减压阀。
