一、慨述
移动基站在遭遇雷击、过流、过压、浪涌、漏电等故障时前级空气开关或漏电保护开关会跳闸保护，由于大多数移动基站地点偏僻无人值守，导致基站空开跳闸后需要派人到现场手动恢复，大大增加了维护成本，由于基站掉电引起掉话，话务量减少，用户投诉增加。
移动基站自动重合闸电源保护器是专为无人值守基站、机房开发设计的电源保护装置，具有自动重合闸、防雷保护、漏电保护、短路/过流保护、过压/欠压保护、上电前合闸条件检测、故障信息上报等功能，无需工作人员到现场手动合闸，是移动基站、机房等无人值守设备的理想电源保护装置。
二、应用范围
1. 通信基站
2. 通信机房
3. 其他无人值守用电设备
三、主要特点
1. 自动重合闸功能，提高运维效率，降低维护成本。
2. 功耗低，节能环保。基站电源保护器的主开关采用最新专利技术的节能式脉冲交流接触器，它仅在吸合和释放瞬间消耗功率，而在保持和断开时几乎不消耗功率，比传统的交流接触器节电99%。智能化微机控制，根据用电情况自动保护和自动重合闸
3. 智能化微机控制，根据用电情况自动保护和自动重合闸
4. 输入过欠压，输出过流值，对地漏电电流多档可选，使用范围广泛灵活
5. 在线式全面检测多种用电故障装
6. 历史故障查询，可查询发生故障的类型和次数。
四、主要功能
1. 电源规格:三相/两相/单相兼容；
2. 漏电保护：任一相对地漏电电流200±50mA时，跳闸保护；
3. 上电前合闸条件检测，符合合闸条件则合闸，不符合合闸条件则不合闸，循环检测；
4. 交流输入过欠压保护；
5. 输出过流/短路保护；
6. 输入零线断开保护；
7. 对后级设备提供防雷保护；
8. 通流能力：≥100A/每相；
9. 具有人工跳闸/人工合闸及漏电测试功能；
10. LED灯指示输入过欠压，过流，漏电电流值
11. 历史故障查询，3位数码管显示故障的类型和次数。
12. 智能接口RS232(RS485可选)
13. 提供干节点故障信息上报功能；
五、主要技术参数
1. 额定电压（线电压）:380V 50Hz
2. 工作电压范围（相电压）：154～297V，50Hz
3. 额定电流100A/每相
4. 剩余动作电流：200mA±50
5. 剩余不动作电流：150mA
6. 漏电保护动作时间：≤100mS
7. 上电前合闸条件检测：当输出出现相地短路，或者输入出现过欠压等现象时，不合闸，循环检测
8. 过压保护电压（相电压）：297V,275V,253V三档可调，
动作时间：2～10S
9. 欠压保护电压(每相电压)：154V,176V,198V三档可调
动作时间：2～10S
10. 过流保护电流（每相电流）：
1.10In
动作时间：2~10S
50% In，80，% In，110% In 可调
11. 强过流/短路保护电流：2In, 动作时间：≤（30~100mS）
12. 零线开路保护（可选）
当输入电源发生零线开路时引起中性点漂移时，基站电源保护器应跳闸，以保护后级设备因中性点电位偏移而损坏。
13. 自恢复性能要求
上电前合闸条件检测
1，输入过电压
2，输入欠电压
3，输出相线对地短路
4，输入零线开路（可选）
上述任何一条件不符合时不得合闸，符合上述全部条件时将自动合闸
14. 防雷能力：抗雷击电流，8/20US组合波不小于10KA；
抗浪涌能力：线地，6KV；线-线：3KV；
15. 干节点故障信息上报：正常工作时低阻态，故障时高阻态。
16.环境调件要求
温度 -5℃～+55℃
相对湿度 ≤95%（40±2℃）
气压 70～106kPa
存储温度 -15℃～70℃
17.外形尺寸：366x230x88(mm)
18.产品重量：
5.4KG

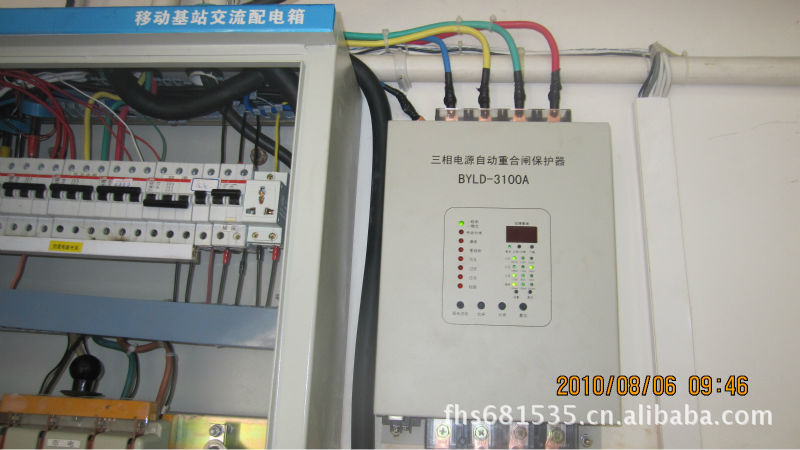

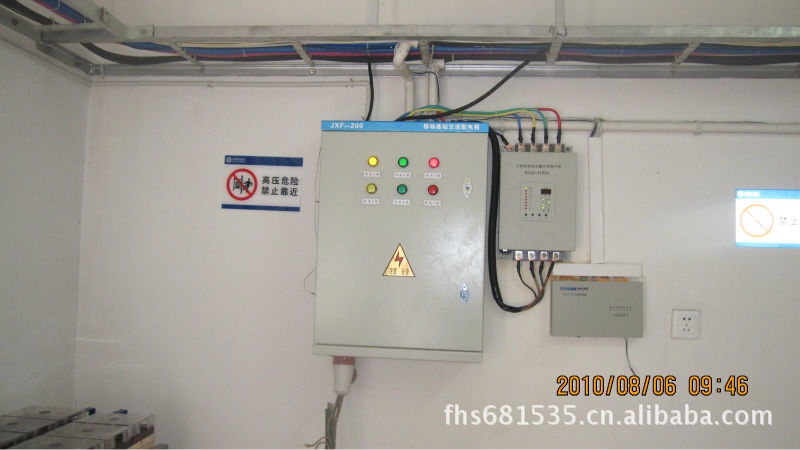

六、安装方式
1.
将本开关安装于墙壁上或天线杆上。
2.
接入AC380/220V电源线、用电设备供电线路及接地线，特别注意输入与输出端不能接反,火线和零线不能接反。
3. 本保护器输出线路必须是专线专用，不论是火线还是零线，都不能与其它供电线路相连接，避免交叉供电。
4. 接地线要可靠接大地，否则会出现零线断开故障则不能对后级用电设备提供有效的保护。
产品外形图
输入端口
输出端口
七、操作使用及面板指示说明
图1
面板示意图
指示灯
1、 状态指示灯
Ф5mm的大指示灯为系统状态指示灯,共有8个,一个绿色，7个红色。
绿色指示灯
： 闪烁表示系统在检测状态；长亮表示系统处于正常输出状态。
红色指示灯
： 红灯亮时，表示系统检测到相应故障，进入了故障状态。其中过欠压指示灯闪烁表示电压到达临界状态，系统开始预警。3S后保护。
2、 档位选择指示灯
Ф3mm的绿色小指示灯，共有12个分为4组，依次用来指示过压、欠压、过流、漏电的档位。每组的3个指示灯任何时候只有1个亮，用来指示所选择的档位。
3、 查询指示灯、数码管
Ф3mm的绿色小指示灯，在设置显示器下面。进入故障查询状态后，此灯亮。
1） 正常状态下，按一下 记录/次数 键，进入历史故障记录查询状态，数码管显示E－x，查询指示灯亮。
2） 接着再按一下 记录/次数 键，进入故障次数查询状态，数码管显示一个3位数字。
3） 接着再按一下 记录/次数 键，退出查询状态，查询指示灯和数码管灭。
按键及操作
1、 漏电试验按键
当系统进入正常输出状态时，按下此按钮可以模拟一次漏电故障，系统会保护，进入故障状态。
2、 分闸按键
此按键用来人为断开输出（比如，在进行设备维护时，需要断开），一旦按下此按键，手动分闸指示灯亮，系统立即断开。只有按下复位或合闸按键系统才能重新合闸输出。
3、 合闸按键
只有在手动分闸指示灯亮时，按此按钮才起效，用于清除人为断开操作。按下此键后，系统将检查有无其他故障，若无其他故障，则系统会进入正常输出状态。
4、 复位按键
此按键用来硬复位系统，按下此按键，系统将复位，重新开始工作。
5、 参数设置（设置、更改键）
这两个按键用来设定过压、欠压、过流、漏电的档位，以适应不同地区的基站。按下设置按键，过压档位当前亮着的指示灯将开始闪烁，其他欠压、过流、漏电等档位指示灯不亮。此时按更改键，可以循环切换下一个档位，相应指示灯闪烁，当选择了合适的档位后，按下设置按键进入下一个项目设定。按设置键依次切换到欠压、过流、漏电档位，设定方法类似过压设定。设定完漏电后，再按一下设置键，则刚才设定的这些新档位将会被系统保存（即使掉电也不消失），而相关档位的设定也将立即起效，设定状态结束，指示灯停止闪烁。
下边是设置、更改操作流程示意图：
上图中，标注框显示的是设定过压档位时更改键的用法，在设置其他档位时用法相同。
注：出厂时，过压设定为1档（297V），欠压设定为3档（154V），过流设定为1档（115A），漏电流设定为3档（200mA）。出厂设定值可按照需要进行修改。
6、 故障查询（记录/次数、下翻键）
这两个按键用来显示历史故障记录和各故障累计次数信息。
在正常状态下查询指示灯不亮，此时按一下记录/次数按键，进入历史故障查询状态，数码管显示E－1，状态指示灯上面亮着的故障指示灯即指示过去发生的倒数第一个故障类型。按下下翻键，数码管显示E－2，状态指示灯即指示过去发生的倒数第二个故障类型，依次可以切换显示到E－8，再次按下翻键又回到E－1。
在上面的状态下（历史故障查询状态），再按一下记录/次数按键，进入故障次数查询状态，“漏电”故障指示灯点亮，数码管显示一个3位数，即指示漏电故障总共发生的次数；按下下翻键，“零线断”故障指示灯点亮，数码管显示一个3位数，即指示零线断开故障总共发生的次数；依次按下下翻键，可以切换显示各故障累计发生次数。
接着上面的状态，再按下记录/次数 按键，退出查询状态，状态指示灯和故障指示灯恢复正常显示。
下边是记录/次数、下翻操作流程示意图：
八、维护保养及注意事项
1. 应定期进行漏电保护功能的试验，特别是雷雨季节。
2. 在出现持续三次自动重合闸不成功后，应检查用电设备及线路，排除故障后再供电。
3. PE端一定要可靠接大地，否则将丧失本设备的防雷保护，要定期检查接地电阻。
