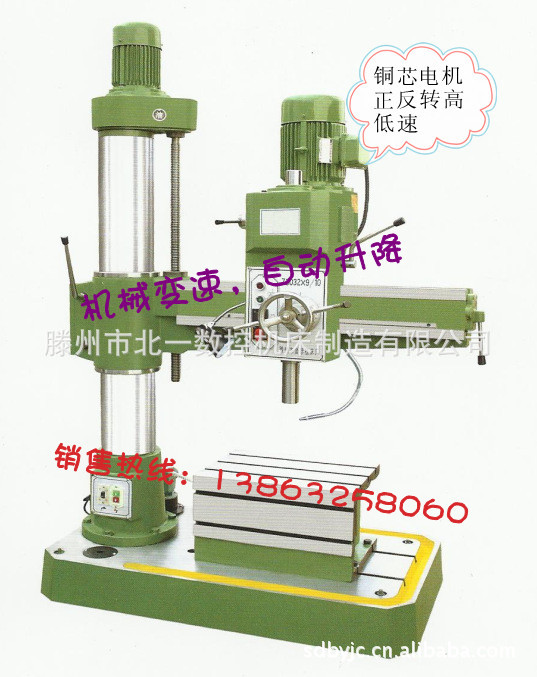

一、摇臂钻床结构组成：
       摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。
       主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

二、摇臂钻床技术参数：

3032*9*10技术参数

最大钻孔直径(mm)                            铸铁32钢材25

主轴孔锥度(mm/INCU)                     MT4

主轴转速极度（mm/INCU）            6

主轴转速范围                                     108-1000

主轴中心至立柱母线距离（mm）  900*260

主轴端面至底座工作距离（mm）1100-220

主轴行程（mm）                                120

机床外形尺寸（mm）                       1400*710*2100

主电机功率（mm）                            1.5/2.2

摇臂升降电机功率（mm）               0.75

机床重量（mm）                                1000

钻床操作规程

一、操作钻床时禁止戴手套，袖口必须扎紧，女生必须戴安全帽。
二、开动机床时，应检查是否有钻夹头钥匙或斜铁插在主轴上。
三、工件必须加紧，通孔将透时，应尽量减小进给力。
四、钻孔时不可用手、棉纱或用嘴吹来清除切屑，必须用毛刷清除，钻出长切屑时用钩子钩断后清除，钻头上绕有厂切屑应停机清除，严禁用手拉或用铁棒敲击。
五、操作者的头部不准与旋转的主轴靠得太近，停机要让主轴自然停止，不可用手刹住，也不能用反转制动。
六、禁止在钻床运转状态下装拆工件、检验工件和变换主轴转速。
七、台钻的转速较高，不适用于锪孔和铰空，更不能用丝锥进行机功螺纹。
八、钻通孔时，要使钻头能通过工作台面上的让刀孔，或在工件下面垫上垫铁，以免损伤工作台表面。
九、应当用工具拨V带进行变速，防止手指被卷入受伤。
十、钻床使用完毕后，必须切断电源并将机床外漏滑动面及工作台擦净，并对各滑面及各润滑点加注润滑油。

  滕州市北一数控机床制造有限公司是一家专业制造铣床、钻床、钻铣床、摇臂钻、摇臂钻床、万能铣床、立式铣床、摇臂铣床、单柱铣床、立式钻床、铣床价格、铣床加工等。公司位于京台高速出口，总占地面积约12000平米，其中建筑面积近7500平米，交通便利，环境整洁优美。企业注入资金8000万元，公司的经营范围是设计、生产、制造铣床、钻铣床；成套技术产品；自产产品的安装、调试、维修；销售自产产品。

    企业通过建设新工厂、引进先进技术。建立先进的经营管理体制。严格滕州市北一数控机床制造有限公司提供的全套图纸、工艺技术、检验标准、工装设备、工艺流程制造具有当代高质量、高品质的机床产品。将滕州北一数控机床制造有限公司具有的技术优势和中等产品的质量和国内市场的价格提供给用户。

注：由于产品不断发展，因些产品的结构及参数可能与注明的有出入，购时请与销售人员确认。敬

请谅解
