配电自动化馈线终端

SY20馈线终端装置（以下简称FTU）是郑州思源电气科技有限公司在吸收国内外先进技术基础上，根据中国配网电力系统的需求设计研发的。该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。馈线终端是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。FTU设计严谨、元器件选型可靠、生产工艺优良，并经特殊处理，在抗震动、抗干扰、防腐蚀、安全性、稳定性、低功耗等方面有着显著的优点。

主要特点

主保护采用高性能32位CortexM3内核，使FTU具备很强的实时性和可靠性；

.每周波64点的采样密度以及频率同步跟踪技术使FTU具有很高的保护和测量精度；

.高可靠性的高速存储器用于设定参数、保护定值和事件记录的存储，保存所有模拟量输入量和状态量输入量3个月数据，循环覆盖；

.FTU所有的输入输出都经过电气隔离，总线不出芯片，电磁兼容性好；

.采用大屏幕高亮度液晶，全中文显示，信息量大，操作简洁方便；

.可采用后备电源供电，确保FTU在失电后可继续对柱上开关进行分合闸操作，并把故障信息上传到地面监控中心；

.完备的硬件自我检测、在线检测功能，提高保护可靠性；

.FTU内部无可调节元件，既保证产品的一致性、互换性、可靠性，又方便用户使用。

主要功能

.具备就地采集模拟量和状态量，并具备测量数据、状态数据远传的功能；

.具备故障检测及故障判别功能：过流、过负荷；

.具备对遥测死区范围、遥信防抖系数当地及远方设置功能；

.具备当地及远方设定定值功能；

.采取防误措施，避免FTU初始化、运行中、断电等情况下产生误报遥信；

.具备故障检测及故障判别功能；

.具备FTU箱体内部温度采集与上传功能；配备后备电源，当主电源供电不足或消失时，能自动无缝投入；

.具备双位置遥信处理功能，支持遥信变位优先传送；

.具备负荷越限告警上送功能；

.具备线路有压鉴别功能；

.具备故障指示手动复归、自动复归和主站远程复归功能，能根据设定时间或线路恢复正常供电后自动复归，也能根据故障性质（瞬时性或永久性）自动选择复归方式；

.具备串行口和网络通信接口；

.具备对时功能，支持SNTP等对时方式，接收主站或其它时间同步FTU的对时命令，与系统时钟保持同步；

.具备同时为通信设备、开关分合闸提供配套电源的能力；

.具备后备电源自动充放电管理功能；蓄电池作为后备电源时，应具备定时、手动、远方活化功能，低电压报警和保护功能，报警信号上传主站功能；

.控制开关分合闸，数据远传及远方控制功能；

.具备就地/远方切换开关和控制出口硬压板，支持控制出口软压板功能；

.具备双路电源输入和自动切换功能。

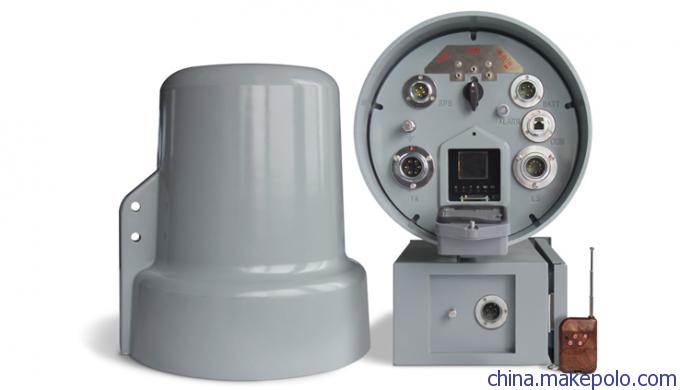

智能馈线终端FTU,配网自动化终端FTU,,馈线终端装置FTU,馈线自动化终端，配电自动化馈线终端FTU,智能开关控制装置FTU，馈线终端FTU，PWDA-110三遥罩式馈线终端装置，PWDA-110

智能馈线终端FTU,配网自动化终端FTU,,馈线终端装置FTU,馈线自动化终端，配电自动化馈线终端FTU,智能开关控制装置FTU，馈线终端FTU，PWDA-110三遥罩式馈线终端装置，PWDA-110

智能馈线终端FTU,配网自动化终端FTU,,馈线终端装置FTU,馈线自动化终端，配电自动化馈线终端FTU,智能开关控制装置FTU，馈线终端FTU，PWDA-110三遥罩式馈线终端装置，PWDA-110

智能馈线终端FTU,配网自动化终端FTU,,馈线终端装置FTU,馈线自动化终端，配电自动化馈线终端FTU,智能开关控制装置FTU，馈线终端FTU，PWDA-110三遥罩式馈线终端装置，PWDA-110

馈线终端FTU 是装设在馈线开关旁的智能装置，集测量、保护、监控、通讯为一体的综合型自动化装置。馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等

智能馈线终端装置以高性能MCU主板和大规模可编程逻辑器件FPGA为硬件平台、以Vxworks嵌入式实时多任务操作系统为软件平台。产品在设计上保证稳定可靠、高性能、低成本、易于安装。

智能馈线终端装置可提供5个串口（可扩充），2个以太网口。主控插件有标准的RS232口可外接笔记本电脑，通过维护软件对其进行维护。还可以通过通讯网络对装置进行远程维护，如参数修改、程序更新升级等等，方便系统维护。SY20智能终端装置选配有触摸式大屏幕液晶屏，实现人机交互操作，智能、美观、人性化的操作界面实现了对整个装置的功能操控、数据查询、系统设置查看等等操作。

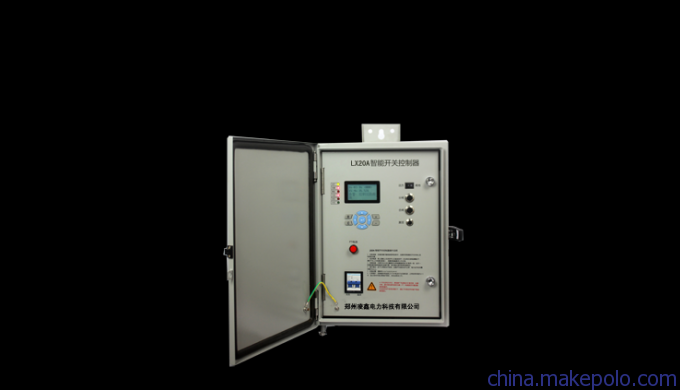

机械结构形式为双层机箱式，外层箱体为防雨、防尘密闭的不锈钢（或镀锌板）密封机箱，防护等级为IP54。内箱采用6U、二分之一19英寸标准铝型材机箱（可以直接内嵌安装在其他设备机柜内）。各功能插件板，可以插在除主控和电源插件外的任意插槽内，主控插件可自动识别功能插件，通过维护软件配置使用。

我公司开发SY20型智能馈线终端装置FTU，综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各种类型开关进行接口。本产品完全按电力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力工业电力设备及仪表质量检验测中心检测全部合格。
