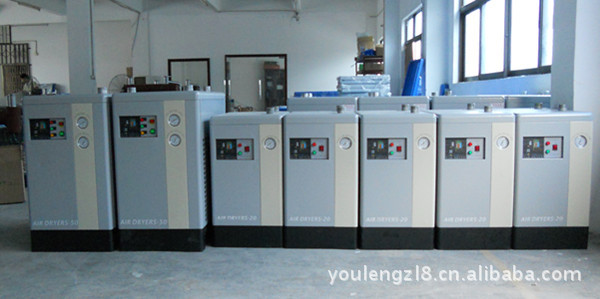

冷冻干燥机
欧美日名厂全新原装全封闭压缩机及冷控元件。
-内置后冷却器，进风温度最高可达80℃。
-冷却蒸发器采用大面积热交换结构，保持最佳干燥效果。
-机组预冷/热交换设计，减少冷冻系统负荷，更省电节能。
-配套5HP－500HP（0.47m3/min-80m3/min）空气压缩机
冷干机工作原理
冷冻式干燥机由热交换系统、制冷系统及电气控制系统三部分组成。压缩空气首先进入预冷却器进行气－气或气－小热交换，除去一部他热能，然后进入热交换器，与经遇蒸发器被冷却到压力露点（2-10℃）的冷空气进行热交换，使压缩空气温度进一步降低。之后压缩空气进入蒸发器，与制冷剂进行热交换后，温度降至2-5℃，空气中的水份在此温度下析出，通遇气水分离器分离后，经排水阀排出，而干燥的低温空气则进入热交换器，进行交换被升温输出。
参数 | 型号 | YL-0.5F | YL-1F | YL-2F | YL-3F | YL-6F | YL-8F | YL-10F | YL-15F | YL-20F | YL-25F | YL-30F | YL-40F |
额定空气处理量Nm3/min | 0.7 | 1.2 | 2.4 | 3.8 | 6.5 | 8.5 | 13.5 | 17 | 23 | 27 | 33 | 45 |
工作压力MPa | 0.4-1.0 |
环境温度 ℃ | 38 |
成品气干燥度P.D.P. | 压力露点2-10℃（水分含量0.6-1.4g/Nm3 |
制冷剂 | R12 | R22 |
电源电压 | 1.220 | 3.380 |
制冷压缩机功率 HP | 1/4 | 1/3 | 1 | 1 | 1 1/2 | 2.5 | 3.6 | 4.5 | 5 | 7 | 7.5 | 10.5 |
电风机功率 W | 45 | 80 | 80 | 80 | 80×2 | 80×2 | 80×3 | 80×3 | 80×4 | 3×100 | 3×100 | 4×100 |
空气出入口管径 | ZG3/4"内牙 | 1 | ZG1 1/2"内牙 | DN50FL | DN50FL | DN80FL | DN80FL | DN80FL | DN100FL | DN100FL | DN125FL |
长度 mm | TY(AC)D | 600 | 910 | 1120 | 1120 | 1500 | 1520 | 1750 | 2100 | 2100 | 2200 |
宽度 mm | 380 | 380 | 560 | 580 | 580 | 58(700） | 600（850） | 800（1000） | 800（1000） | 800（1000） |
高度 mm | 660 | 850 | 1050 | 1060 | 1060 | 1100(1250) | 1300(1700) | 1500(1700) | 1500(1800) | 1500(1800) |
净重 Kg | 70 | 80 | 90 | 95 | 200 | 225 | 260 | 330（350） | 400（450） | 450（500） | 780（860） | 820（980） |
"
