一、 概述
    三相组合式过电压保护器（三相组保式避雷器）是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效的限制。广泛用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等等。这种三相组合式过电压保护器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施。一台三相组合式过电压保护器可起到六台普通避雷器的作用。由于三相组合式过电压保护器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对被保护设备能提供可靠的保护，目前已广泛为电力系统使用。

二、 执行标准：
   本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无

间隙氧化物避雷器》，ZBK49005-90《交流系统用有串联间隙金属氧化物避雷器》，JB/T8459-1996《避雷

器产品型号编制方法》。
三、 三相组合式过电压保护器结构特点
1、 外形小巧，绝缘耐高压，极大地利用和缩减了使用空间；
2、 复合外套整体模压，具有良好的密封、防爆、防潮性能，抗漏痕、抗电蚀，耐污，憎水性好；
3、 结构新颖独特，技术性能优异，电气绝缘性能好；
4、 高压电缆接线，保证绝缘强度，安装灵活；
5、 体积小，重量轻，节省占地，特别适合在开关柜内安装。

四、 三相组合式过电压保护器使用条件
1、 海拔高度不大于2000米；
2、 环境温度：－40℃～＋40℃；
3、 电源频率：48Hz～62Hz；
4、 长期施加在避雷器上的工频电压不超过避雷器的持续运行电压；
5、 最大风速不超过35m/s；
6、 地震烈度7度及以下地区。

其他产品推荐：

明能主营：氧化锌避雷器，监测器、计数器，脱离器,过电压保护器，穿墙套管，复合绝
缘子，消谐器等

明能电气各种型号总汇
1:低压型氧化锌避雷器HY1.5W-0.28/1.3 HY1.5W-0.5/2.6 HY5W-0.8/3.9

2:配电型氧化锌避雷器 HY5WS-3.8/15 HY5WS-7.6/30 HY5WS-10/30 HY5WS-10/30
HY5WS-12.7/50 HY5WS-17/50

3:保护电容型避雷器 HY5WR-5/13.5 HY5WR-10/27 HY5WR-17/45 HY10WR-
51/134 HY10WR-54/134 HY10WR-48/125 HY5WR-51/134

4:电机型氧化锌避雷器:HY5WD-4/9.5 HY5WD-8/18.7 HY5WD-13.5/31 HY5WD-
17.5/40 HY5WD-20/45 HY5WD-23/51 HY2.5WD-4/9.5 HY2.5WD-8/18.7
HY2.5WD-13.5/31 HY1.5WD-2.4/6 HY1.5WD- 5/12 HY1.5WD-8/19 (注:HY5为发机
专用 HY2.5为电动机专用 HY1.5为电机中性点专用)

5:变压器中性点型用氧化锌避雷器 HY1.5-30/80 HY1.5-55/132 HY1.5-60/144
HY1.5-72/186 HY1.5-73/200 HY1.5-144/320 HY1.5-146/320

6:电站型氧化锌避雷器 HY5WZ-5/13.5 HY5WZ-10/27 HY5WZ-17/45 HY5WZ-
41/134 HY5WZ-54/134 HY5WZ-84/221 HY5WZ-90/235 HY5WZ-96/250
HY10WZ-51/134 HY10WZ-54/134 HY10WZ-90/235 HY10WZ-96/250 HY10WZ-
100/260 HY10WZ-102/266 HY10WZ-108/281 HY10WZ-192/500 HY10WZ-
200/520 HY10WZ- 216/562

7:电气化铁道保护用氧化锌避雷器 HY5WT-42/120 HY5WT- 41/115 HY5WT-84/240
HY5WT-82/230 HY10WT-42/120 HY10WT-41/115 HY10WT-84/240 HY10WT-82/230
HY5WT-100/260 HY10WT-100/260 直流避雷器 ATSL-1 ATSL-2 ATSL-3 ATSL-
4.2

8:有串联间隙型复合外套氧化物氧化锌避雷器 HY5CS-12.7/42 HY5CS-17/42
HY5CZ-12.7/42 HY5CZ- 17/42 HY5CZ-42/124 HY5CZ-51/124

9:交流输变线路用氧化锌避雷器 外放电球间隙线路型复合外套氧化锌避雷器HY5CX
-10/23F HY5CX-17/42F 线路无间隙型避雷器 HY5WX-17/50 HY5WX-51/134
HY5WX-54/134 HY5WX-90/134 HY5WX-96/250 HY10WX-100/260 HY10WX-
102/265 HY10WX-108/281 HY10WX-114/300 HY10WX-120/320 HY10WX-126/328
HY10WX-204/530 HY10WX-216/562 HY10WX-228/600 HY10WX-240/640 HY10WX-
252/656 线路有串联间隙避雷器 HY5CX-42/120 HY5CX-51/134 HY5CX-69/198
HY10CX-84/240 HY10CX-96/260 HY10CX-100/260 HY10CX-108/280
HY10CX192/520 HY10CX-216-560

11:出口型复合外套金属氧化物避雷器HY10W-3   HY10W-6 HY10W-9 HY10W-10 HY10W-11 HY10W-12 HY10W-15 HY10W-18 HY10W-21 HY10W-24 HY10W-27 HY10W-30 HY10W-33 HY10W-36 HY10W-39 HY10W-42 HY10W-45 HY10W-48 HY10W- 51 HY10W- 54 HY10W-60 HY10W-66 HY10W-69 HY10W-72 HY10W-75 HY10W-84 HY10W-90 HY10W-96 HY10W-108 HY10W-120 HY5W-3 HY5W-6 HY5W-9 HY5W-10 HY5W-11 HY5W-12 HY5W-15 HY5W-18 HY5W-21 HY5W-24 HY5W-27 HY5W-30 HY5W-33 HY5W-36 HY5W-39 HY5W-42 HY5W-45 HY5W-48 HY5W-51 HY5W-54 HY5W-60 HY5W-66 HY5W-69

12:户外交流高压跌落式避雷器HY5WS-10/30DL-TB HY5WS-10/30DL-TR HY5WS-17/350DL-TB HY5WS-17/30DL-TR (DL-跌落式TB-热爆式脱离器TR-热熔式脱离器)

13:电缆护层保护器LHQ-6     LHQ-10   LHQ-35   LHQ-110(I)   LHQ-110(II)   LHQ-220(I)   LHQ-220(II)   LHQ-500

14:避雷器故障脱离指示器TLZ-1

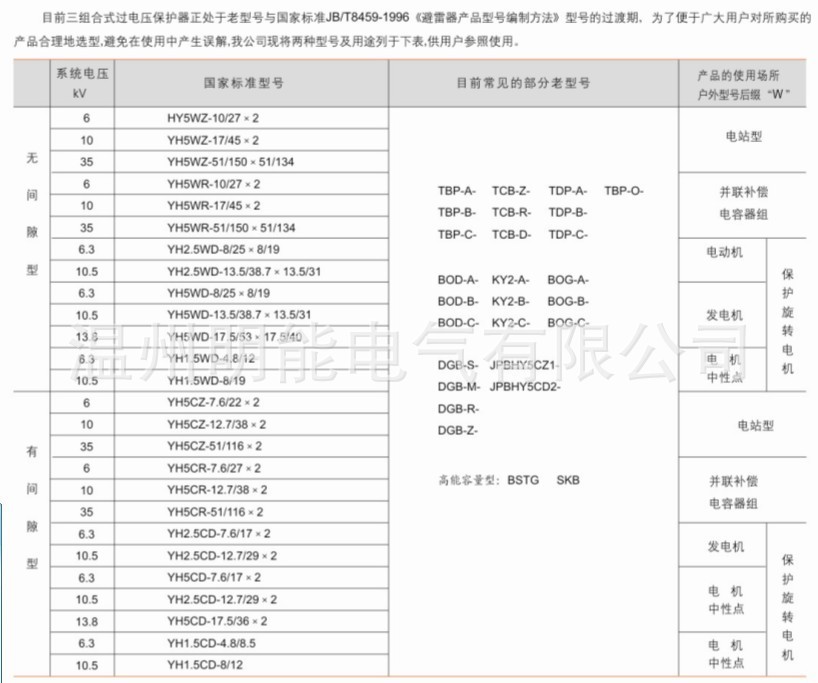

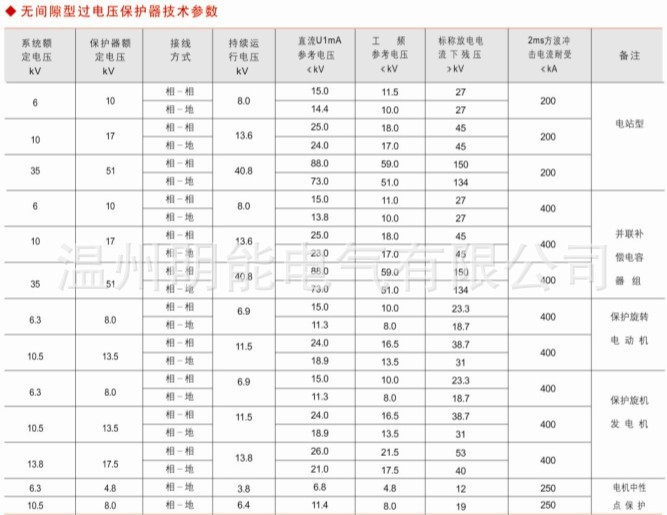

15:三相组合式过电压保护器(三相组合式避雷器)无间隙型: HY5WZ-10/27x2  YH5WZ-17/45X2 YH5WZ- 51/150x51/134 YH5WR-10X27x2   YH5WR-17/45x2   YH5WR-51/150X51/134   YH2.5WD-8/25x8/19 YH2.5WD-13.5/38.7X13.5/31 YH5WD-8/25X9/19 YH5WD-13.5/38.7X13.5/31 YH5WD-17.5/53X17.5/40 YH1.5WD-4.8/12 YH1.5WD-8/19 YH5CZ-7.6/22X2 YH5CZ-12.7/38X2 YH5CZ-51/116X2 YH5CR-7.6/27X2 YH5CR-12.7/38X2 YH5CR-51/116X2 YH2.5CD-7.6/17X2 YH2.CD-12.7/29X2 YH5CD-7.6/17X2 YH2.5CD-12.7/29X2 YH5CD-17.5/36X2 YH1.5CD-4.8/8.5 YH1.5CD-8/12 (老型号: TBP-A-   TCB-Z-     TP-A- TBP-O- TBP-B     TCB-R-    TP-B- TBP-C-     TCB-D-    TDP-C BOD-A- KY2-A BOD-B-   KY2-B-     BOG-B- BOD-C-      KY2-C-     BOG-C-   DGB-S- JPBHY5CZ1   DGB-M- JPBHY5CD2 DGB-R DGB-Z高能容量型BSTG SKB)

新旧版国际型号对照表

新版标准GB 11032-2000         旧版标准GB11032-1989

型号                                         型号

配电          YH5WS-5/15            HY5WS-3.8/15

               YH5WS-10/30           HY5WS-7.6/30

               YH5WS-17/50           HY5WS-12.7/50

电站         YH5WZ-5/13.5           HY5WZ-3.8/13.5

              YH5WZ-10/27            HY5WZ-7.6/27

              YH5WZ-1/45              HY5WZ-12.7/45

              YH5WZ-51/134           HY5WZ-42/134

              YH10W-96/235           HY10W-96/238

              YH1OW-100/260         HY10W-100/260

              YH10W-102/266          HY10W-102/255

              YH10W-108/281          HY10W-108/268

              YH10W-192/500          HY10W-192/476

              YH1OW-200/520         HY1OW-200/520

              YH10W-204/532          HY10W-204/532

              YH10W-216/562          HY10W-216/562

电容器组   YH5WR-5/13.5             HY5WR-3.8/13.5

              YH5WR-10/27              HY5WR-7.6/27

              YH5WR-17/45              HY5WR-12.7/45

              YH5WR-51/134            HY5WR-42/134

              YH10WR-51/134          HY10WR-42/134

电动机     YH2.5WD-4/9.5            HY2.5WD-3.8/9.5

             YH2.5WD-8/18.7           HY2.5WD-7.6/19

             YH2.5WD-13.5/31         HY2.5WD-12.7/31

发电机     YH5WD-4/9.5             HY5WD-3.8/9.5

             YH5WD-8/18.7            HY5WD-7.6/19

             YH5WD-13.5/31          HY5WD-12.7/31

             YH5WD-17.5/40          HY5WD-16.7/40

             YH5WD-20/45             HY5WD-19/45

电机中性点 YH1.5WD-2./6           HY1 WD-2.3/6

              YH1.5WD-4.8/12        HY1 WD-4.6/12

              YH1.5WD-8/19           HY1WD-7.6/19

16:过电压保护器用放电计数器,检测器

远传型避雷器在线检测器(带通讯接口) JSM3-485带电及故障指示型放电计数器JSZ-8微型放电计数器JSC1-1 JSY-2电脑型过电压保护器用放电记录仪(监测器)JSQ-1过电压动作计数器JS-III三相柜内避雷器用监测器JCQ-2X3计数器JS-8 JSY-10/600 JSC-1 JSY-2 JSZ-8 JS-III JCQ-3 JSQ-1 JSM3-485

17:避雷器用热熔式,热爆式脱离器RBT

18:电压互感器中性点用消谐器LXQ-6(10)II二次侧LXQ-6(10) LXQ-6(10)D弱绝缘型LXQ4-6(10)超小型LXQ3-6(10) LXQ3-6(10)D弱绝缘型LXQ-35 LXQ-35弱绝缘型LXQ3-35 LXQ3-35 D弱绝缘型

19:绝缘子FXBOW4-5/70 FXBW04-5/100 FXBW4-5/70 FXBW4-10/70 FXBW4-10/100 FXBW4-35/70 FXBW4-35/100 FXBW4-66/70 FXBW4-66/100 FXBW4-11 0/70 FXBW4-11 0/1 00 FXBW4-110/160 FXBW4-220/100 FXBW4-220/160 FXBW4-330/160 FXBW4-330/160 FXBW4-66/100T FXBW4-110/100T FXBW4-220/100T绝缘子用均压环

20:防风偏跳线绝缘子FYX-35/100-T FYX-35/100-0 FYTX-66/100-T FYTX-66/ 1 00-0 FYTX -110/100- T FYTX -110/100-0 FYTX -110/100-TG FYTX -110/100-0G FYTX -220/100-T FYTX -220/100-0

21:棒形耐张复合绝缘子FNB4-3/70-XX FNB4-6/70-XX FNB4-10/70-XX FNB4-15/70-XX FNB4-20/70-XX FNB4-24/70-XX FNB4-28/70-XX FNB4-33/70-XX FNB4-35/70-XX

22:复合针式绝缘子FPQ4-3/4T16 FPQ4-10/4T16 FPQ4-10/5T16 FPQ4-10/6T16 FPQ4-10/6T18 FPQ4-10/4T18   FPQ4-10/5T18   FPQ4-10/4T20   FPQ4-10/5T20

23:复合支柱绝缘子FZSW4-10/4 FZSW4-20/6 FZSW4-35/6 FZSW4-35/8   FZSW4-66/6 FZSW4-66/8   FZSW4-110/8   FZSW4-110/10   FZSW4-220/8

24:复合横担绝缘子FS-10/5 FS-10/5 FS-15/5 FS-35/5 FS-35/6 FS-66/6 FS-66/10 FS-110/8 FS-110/10 FS-220/6 FS-220/8

25电气化铁道用绝缘子FQX1-25 FQX2-25 FQX3-25 FQX4-25FQE1-25 FQE2-25 FQE3-25 FQE4-25  电气化车车顶用复合绝缘子FQJ1-25/6 FQJ2-25/6 FQJ3-25/6  4kN腕臂绝缘子FQBR-25/4-760 8kN腕臂绝缘子FQBR-25/8-760整体腕臂绝缘子FXB-25/8  铁道合成绝缘子FXBW4-25/120-778铁道合成绝缘子FQBW4-25/120-738铁道悬式绝缘子FQXW-25/70-620铁道悬式绝缘子FQXW-25/70-584  铁道悬式绝缘子FQX-25/120-830铁道悬式绝缘子FQX-25/40-930隧道中心锚用绝缘子FQX-25/120-888  铁道悬挂定位绝缘子FQO-25/120-785  挂钩型绝缘子FQO-25/120-1380定位用绝缘子FQO-25/70-826  承力索绝缘子FJW-25/120-738承力拉紧绝缘子FJW-25/120-680

26:复合干式穿墙套管FCGW-10/200~100 FCGW-35/630~2500   FCGW-66/630~2000 FCGW-110/630~2000
