43型SF6密度继电器校验仪
一、原理
该仪器采用单周期指令微机技术,运行速度是普通单片机的10倍,能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验,采用中断方式对密度继电器的动作进行实时捕获,因此该仪器测量更准确及时。本仪器是SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器,它也可以对SF6密度表、压力表进行自动校验。
在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的压力值,用以判断SF6密度继电器的性能。
二、主要特点
1、继电器校验仪采用模数混合型单周期高速单片机为核心,其资源丰富功能强大,数据处理能力强,因其将A/D、D/A、基准电压、模拟放大集成在单片机内部,所以外围电路简单、稳定性好、准确性高。
2、仪器能对指针式和电子式密度继电器进行全自动校验。
3、密度继电器1 ~ 3组接点的初始状态为任意形式(常开或常闭),可同时测量1 ~ 3组接点的响应值和恢复值,因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。
4、仪器采用320*240大屏幕液晶显示,汉字操作界面,使用简单方便。
5、测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。
6、测试过程为自动测量,避免了由于人为因素而产生的误差。
7、仪器可存储100组测量数据并永久保存不丢失,使每一次测量都有追朔性。
8、仪器可通过RS-232接口将测试数据上传PC机,自动生成专用测试数据表格。
三、技术参数
1、测量精度:0.25级
2、显示方式:液晶显示
3、测量范围:0~1.0Mpa
4、压力显示分辨率:0.001 Mpa
5、仪器使用温度:-30~85℃
6、存储容量:100组
7、通讯接口:RS-232
8、打印方式:台式微型针打(选配)
9、测温范围:-40℃~85℃ 分辨率0.1℃

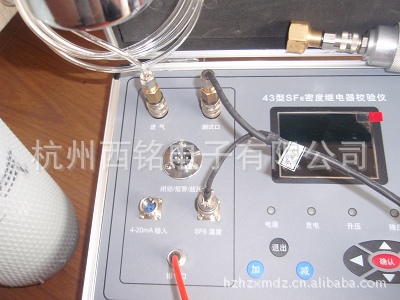

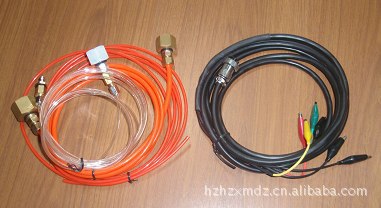

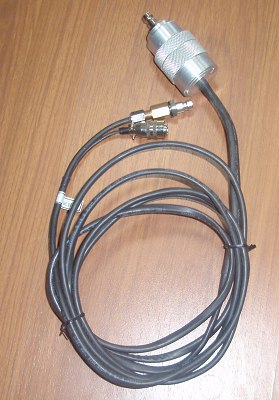

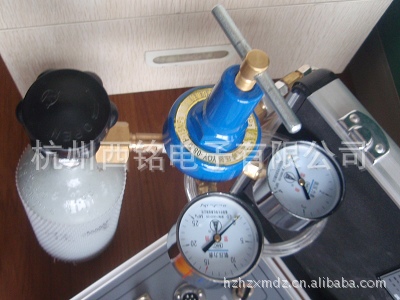

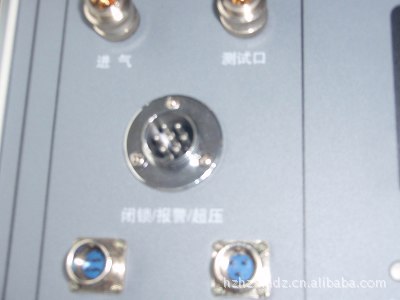

四、仪器细节图




安装
