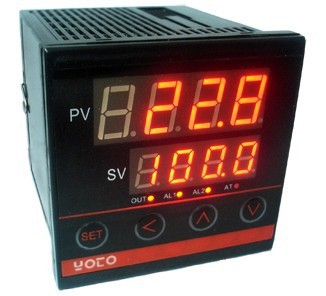

北崎温控器TE7-RRN YOTO温控器

一、主要特点

1、通用输入类型选择（热电偶、热电阻、标准电流、电压、毫安信号）

2、各种输出方式（PID控制、继电器输出、固态继电器输出、电流调节输出）

3、无电位器软件自动校准、自带冷端补偿

4、适用于窑炉、电炉、塑料机械、像胶机械、热处理器及自动化系统的温度控制

二、产品型号及选择

1、工作电源：85—265VAC   +24V供电

2、通讯方式：单路通用输入不带通讯、带RS485通讯

3、报警方式：无报警、一组报警、二组报警

4、主控输出：继电器控制输出、固态继电器控制输出、电流4—20mA控制输出

5、外形尺寸：48*48 96*48 72*72 48*96   96*96 160*80

选型示例：控制温度，触发固态继电器控制，接K型热电偶，带一路报警，

选型：TE7-RRN。控制压力，输入压力变送器输出信号，输出信号到变频器，带一路报警，并带RS485通讯则选型TE9-DB18

三、技术参数

1、控制方式：普通位式控制、时间比例控制、PID控制

2、测量精度：0.5%F.S±2Digit

3、工作环境：-10℃—50℃   45—85%RH

4、电源功耗：≤3.5W

5、产品重量：300g

选型：TE□□-□□□□-输入信号：缺省、K、J、T、S、Pt100、Cu50

                         AL2:R:RELAY S:SSR/LOGIC N:无

                         AL1:R:RELAY S:SSR/LOGIC N:无

                         OUT:R:RELAY S:SSR/LOGIC K:SCR I:4～20mA或0～20mA D:0～10V或0～5V

                          电源：缺省：AC 220V E:24V DC±10%

                        外形尺寸：4：48W×48H 6:96W×48H 7:72W×72H

8:48W×96H   9:48W×96H 16：160W×80H

                         TE系列智能温度控制仪表
