| 产 品 说 明 |
ICS-17A、B型电子皮带秤，动态累计误差小于士0.25％，适用于工业企业的称重过程控制，如检测生产量，控制产品的定量装载和监测库存等场合。为工厂自动控制和现代化管理提供重要的数据信息。
工作原理：
称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
系统组成：
ICS-17型电子皮带秤由四部分组成：
ICS-17型称重桥架，称重传感器，60-12C型速度传感器及测速滚筒，YL2001称重控制器。

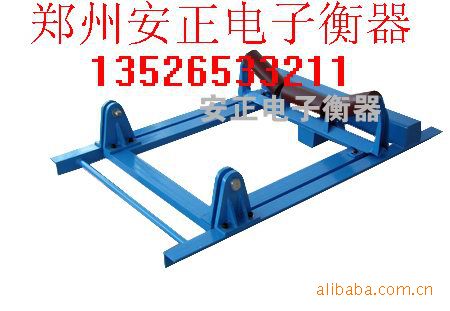

称重桥架：
ICS-17型称重桥架在双杠杆上装有四组托辊，采用两只拉式传感器中间支承，外侧支承采用无摩擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。
称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到最低。为了保证整个系统的稳定性，高精度应变片式传感器安装于受拉部位，以减少非线性误差。
结构特性：
◆结构简单，安装简捷方便，力传递环节少；
◆独特的矩形杠杆，刚性好，无形变；
◆无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；
◆抗侧向力﹑抗水平分力，有效的减少了皮带跑偏偏和落料偏移对系统精度的影响；
◆17A型称重区域广，四组托辊使皮带对称重的影响最小；
◆17B型双托辊，称重区为17A的1/2较短，适用于给料距离较短的皮带输送机；
◆ 结构简单，安装简捷方便，力传递环节少
系统参数
| 17A 型 | 17B 型 | 称重范围 | 0.5-6000 t/h | 0.5 - 4000 t/h | 皮带宽度 | 500-2200 mm | 400 - 2200 mm | 皮带速度 | 0.05- 4 m/s | 0.05 - 4 m/s | 称重区标准长度 | 4800 mm | 2400mm | 皮带输送机倾角 | <= 18 度 | <= 18 度 | 计量精度 | (+ -)0.25% | (+ -) 0.5% |
|
|
| 主要特点: |
1、专用于输送皮带物料的计量。
2、根据速度分为单托辊、双托辊、三托辊和四托辊。
3、独特的全悬浮式结构。
4、采用2只（或4只）传感器（平衡梁）直接称重结构，成功的解决了物料偏重和杠杆称重造成的误差，使计量精度大为提高。
5、采用数字采集模块，有效分辨率高达100万；采集速率50次/秒；年漂移小于50PPM；温度漂移小于50PPM。
6、速度测量选用齿轮测速或旋转编码器测速。 |
| 技术指标: |
1、 计量精度：累计量 ±0.5%~3%
2、 称重能力：6000T/H以下
3、 皮带速度：0.1~4M/S
4、 皮带宽带：400-2200mm
5、 皮带倾角：0-17°
6、 工作方式：连续
7、 配套仪表：3U403-PD
8、 流量上限：继电器触点输出
9、 流量下限：继电器触点输出
10、 吨脉冲：可任意设定，继电器触点输出
11、 瞬时流量：4~20MA（电源、信号全隔离）
12、 通讯：RS485 |
| 工作原理： |
| 来自皮带上的物料重量信号和皮带运行的速度信号一同传送到3U403（一机一路DCS接口）测量和控制系统中（3U403内部以微处理器为核心）。通过连续不断的运算，计算出物料的累计重量和瞬时流量。供显示和输出（接DCS或上位机）。 |
