产品简介
FN5-12R（L）系列户内交流高压负荷开关-熔断器组合器是我公司引进国外先进技术，结合我国的供电要求，自行设计研制面成的。该产品经长期的试运行考核，性能达到IEC420《交流高压负荷开关-熔断器组合电器》（1990版）和GB3840《3-63kV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛应用于12kV线路的电能分配，并有效地避免了设备的缺相运行。
该产品的研制成功填补了国内空白，可实现开关、隔离和接地三功能。

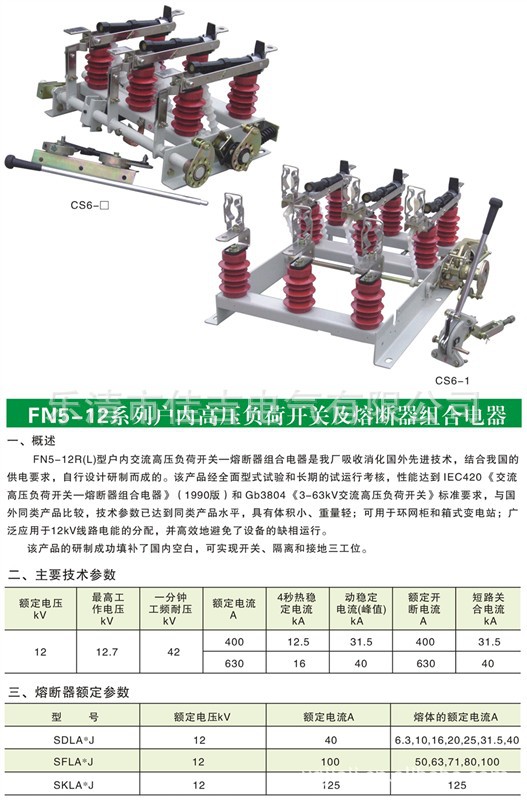

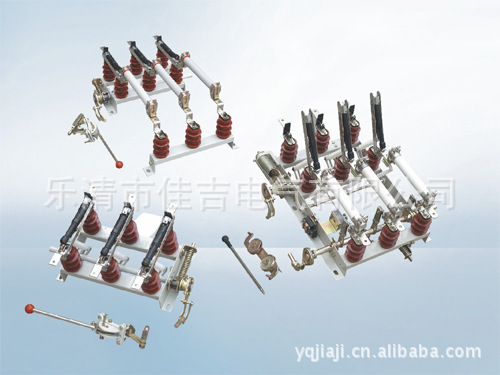

产品图片
产品参数
技术参数
1、负荷开关-熔断器组合电器的技术参数见下表：
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | kV | 12 |
| 2 | 最高工作电压 | kV | 12 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定电流 | A | 100 |
| 5 | 额定短路开断电流 | kA | 50 |
| 6 | 1min工频耐受电压（有效值）对地、相间/隔离断口 | kA | 42/48 |
| 7 | 雷电冲击耐受电压（峰值） | kV | 75/85 |
| 8 | 熔断件撞击输出能量 | kg | =5 |
2、组合电器所配负荷开关的技术参数见下表：
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | kV | 12 |
| 2 | 最高工作电压 | kV | 12 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定电流 | A | 630 |
| 5 | 额定负载有功负载开断电流 | A | 630 |
| 6 | 5%额定有功负载开断电流 | A | 31.5 |
| 7 | 额定电容开断电流 | A | 10 |
| 8 | 额定电感开断电流 | A | 40 |
| 9 | 额定转移电流 | kA | 1.3 |
| 10 | 额定短时耐受电流 | kA | 20 |
| 11 | 额定峰值耐受电流 | kA | 50 |
| 12 | 机械寿命 | 次 | 2000 |
公司介绍
公司主要生产；户外高压真空断路器ZW1-12，ZW6-12，ZW7-40.5，ZW8-12，ZW10-12，ZW20-12，ZW27-12，ZW28-12，ZW30-40.5，ZW32-12,户内高压真空断路器；ZN3-12，ZN5-12，ZN12-12，ZN23-40.5，ZN28-12，ZN63-12,ZN85-40.5，户外六氟化硫断路器；LW3-12，LW8-40.5，LW16-40.5，LW36-40.5，LW38-72.5，户外高压多油断路器DW10-12，DW8-40.5，DW13-40.5，户内高压负荷开关FN3-12，FN5-12，FN7-12，FN12-12，FZN16-12，FZN25-12，FN18-12，户外高压隔离开关GW1-12，GW8-35，GW4-35，GW5-35，GW13—35，GN6-12，GN8-12，GN19-12，GN30-12等。乐清市佳吉电气有限公司热诚欢迎您的惠顾，24小时销售热线13588996218想了解产品详情，请登录http;//www.cnjjdq.com
购买需知
外形及安装尺寸图
