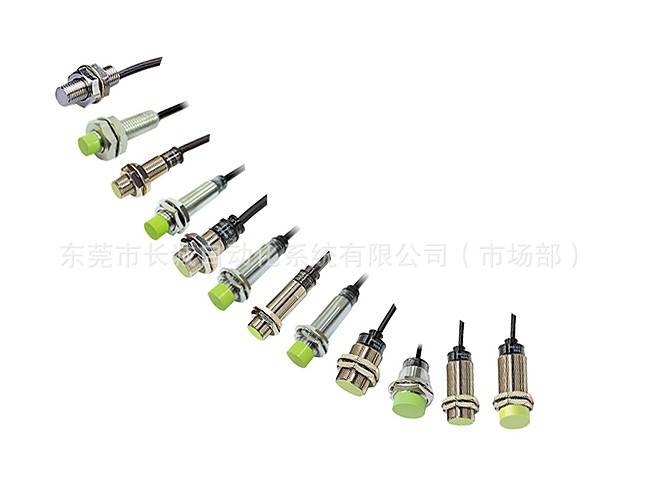

产品图片

产品参数

 电缆引出型(高频率发振型) 直流?圆柱型(3线式)

外形
检测面规格	Ø 8 圆柱型	Ø 12 圆柱型	Ø 18 圆柱型
型名	NPN	HYP-8R1.5N	HYP-8R2N	HYP-12R2N	HYP-12R4N	HYP-18R5N	HYP-18R8N
PNP	HYP-8R1.5P	HYP-8R2P	HYP-12R2P	HYP-12R4P	HYP-18R5P	HYP-18R8P
防护(Shield)	Shield	None shield	Shield	None shield	Shield	None shield
标准检测体 mm	铁 8X8X1	铁 12X12X1	铁 18X18X1	铁 25X25X1
检测距离	1.5 mm	2 mm	2 mm	4 mm	5 mm	8 mm
设定距离	0~1.2 mm	0~1.6 mm	0~1.6 mm	0~3.2 mm	0~4 mm	0~6.4 mm
应答频率	800 Hz	800 Hz	800 Hz	400 Hz	350 Hz	200 Hz
电源电压	12 ~ 24 V d.c (10~30 V d.c)
滞后作用	检测距离的 10 % 以下
控制输出	200 mA Max.(阻抗负荷)
消耗电流	10 mA 以下 (使用12 V d.c 电源时)
残留电压	1.5 V 以下(使用24Vd.c, 200 mA 时)
使用周围温度	-25 ~ 70℃ (是20 ℃时，对检测距离 ±10 % 以下)
绝缘阻抗	50 M?以上(500 V d.c 兆基准)
耐电压	2000 V a.c (50/60 Hz 时 1分钟, 充电部与外壳间)
耐振动	10 ~ 55Hz (周期1分钟), 复振幅: 1.5 mm, X ? Y ? Z 各轴方向3次
耐冲击	500 m/s² (约 50G), X ? Y ? Z 各轴方向2小时
动作显示灯	赤色 LED
保护回路	过电流保护回路,Surge保护回路 , 内装电源逆连接保护回路
保护构造	IP 67(IEC规格)
材质	管:不锈钢, 检测面:PBT树脂, 固定器:NBR.
