项目描述

以太网交换机，8个TP RJ45端口，10或100 Mbit/s（RJ45）数据传输速率自动探测，自动交叉

数据

订单号：      2832771

类型   FL SWITCH SF 8TX

EAN    4017918952204

包装单位      1 Pcs.

关税编号      85176200

Product key   CNN112

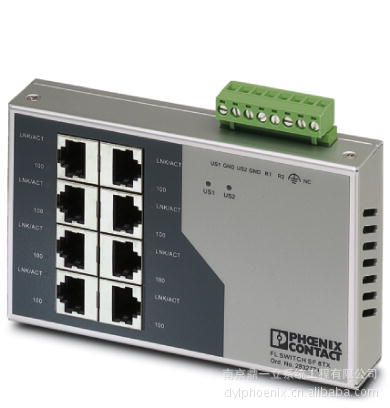

产品原图

接口

接口1   以太网（RJ45）

端口数    8 (RJ45端口)

连接类型      RJ45插座，自适应和自动交叉

传输原理     以太网RJ45双绞线

传输速度      10/100 MBit/s (RJ45)

传输长度      100 m (每个分段)

信号LED数据接收，链接状态

接口3    自由电位信号接点

连接类型     采用COMBICON直插式/螺钉连接

功能

基本功能     非管理型交换机/自适应，遵循IEEE802.3，存储和转发交换模式

状态和诊断显示    LED：US1，US2（冗余电源电压），各端口的链接和活动

网络扩展参数

级联深度     网络、线型和星型结构：任意

最大导线长度（双绞线）    100 m

电源电压

电源电压      24 V DC

残波   3,6 VPP (在允许的电压范围内)

供电电压范围   18,5 V DC ... 30,2 V DC

典型电流耗量  类型200 mA

最大电流耗量  类型

一般数据

宽度   135 mm

高度   94,3 mm

深度   30 mm

安装类型      DIN导轨

类型AX  面向模块

重量   260 g

保护等级      IP20

环境温度（运行）      0°C ... 55°C

环境温度（存放/运输）-20°C ... 70°C

允许湿度（运行）      5 % ... 95 % (无冷凝)

允许湿度（存放/运输）5 % ... 95 % (无冷凝)

空气压力（运行）      86 kPa ... 108 kPa (最高可达海拔1500米)

空气压力（存放/运输）66 kPa ... 108 kPa (最高可达海拔3500米)

外壳材料     铝

发射干扰      EN 61000-6-4

抗干扰    EN 61000-6-2:2005

机械测试

测试类型     符合IEC 60068-2-27的冲击试验

测试结果     操作：25g，11ms持续时间，半正弦冲击脉冲

符合EMC指令

根据标准进行开发      IEC 61000-6.2

测试标准      IEC 61000-4-2（ESD）

测试结果     标准B

测试标准      IEC61000-4-3 (抗辐射干扰）

测试结果     标准A

测试标准      IEC61000-4-4（脉冲）

测试结果     标准B

测试标准      IEC61000-4-5（过电压）

测试结果     标准B

测试标准      IEC 61000-4-6 (传导干扰抗扰度）

测试结果     标准A

测试标准      IEC 61000-4-8（磁场抗扰度）

测试结果     标准A

测试标准      EN 55022(发射干扰)

测试结果     标准A
