R+W-EKL型 紧凑型无齿隙梅花弹性联轴器   （夹紧锁紧）   弹性联轴器 SERVOMAX EKL（紧凑型） (额定扭矩0.5-1100Nm，轴径3-80mm)

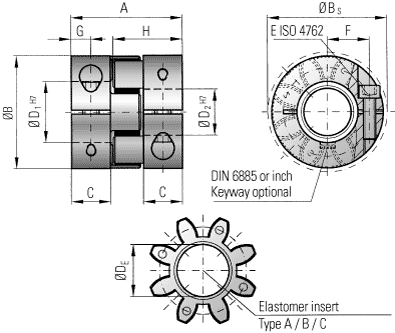

█特点： ●紧凑型结构 ●绝电 ●短小的造型 ●无齿隙 ●便于安装 ●插入式安装 ●减震 ●很高的圆周精度   █材料： 联轴器套采用高增强铝合金，弹性环使用特别耐磨损、抗温度的塑料   精确制作而成。           █结构：   两个高精度制成的轴套上面装有凸形爪。   配合间隙H7+键槽DIN6885+夹紧螺钉DIN916或者可以自行钻孔。   弹性环有两种选择：肖氏硬度98A或64D（若要求更好的减震性能，也可以获得80A环）   █规格尺寸：

█技术参数：

EKL 系列 10 20 60 150 300 450 800 弹性环类别   A B A B A B A B A B A B A B 额定扭矩 (Nm) TKN 12.5 16 17 21 60 75 160 200 325 405 530 660 950 1100 最大扭矩 ** (Nm) TKmax 25 32 34 42 120 150 320 400 650 810 1060 1350 1900 2150 安装长度 (mm) A 32 50 58 62 86 94 123 外径 (mm) B 32 42 56 66.5 82 102 136.5 螺钉头外径 (mm) BS 32 44,5 57 68 85 105 139 配合长度 (mm) C 10.3 17 20 21 31 34 46 输入轴径 H7 (mm) D1/2 4-16 8-25 12-32 19-35 20-45 28-60 35-80 弹性环内径 (mm) DE 14.2 19.2 27.2 30.2 38.2 46.2 60.5 夹紧螺钉 E M4 M5 M6 M8 M10 M12 M16 螺钉夹紧扭矩(Nm) E 4 8 15 35 70 120 290 螺孔中心矩 (mm) F 10.5 15.5 21 24 29 38 50.5 距离 (mm) G 5 8.5 10 11 15 17.5 23 轴套长度 (mm) H 20.7 31 36 39 52 57 74 惯量(10-3kgm2) J1 /J2 0.01 0.01 0.08 0.15 0.4 1.3 7.8 重量 (kg)   0.05 0.12 0.3 0.5 0.9 1.5 8.5 径向偏差(mm)   0.1 0.08 0.1 0.08 0.12 0.1 0.15 0.12 0.18 0.14 0.2 0.18 0.25 0.2 轴向偏差(mm)   ±1 ±2 ±2 ±2 ±2 ±2 ±2 角位偏差(°)   1 0.8 1 0.8 1 0.8 1 0.8 1 0.8 1 0.8 1 0.8 速度* (1/min)   20,000 19,000 14,000 11,500 9,500 8,000 4,000

注：** 和孔径相关

█产品介绍：

联轴器传递最大扭矩与孔径相关（配合间隙0.01-0.05，轴与套连接处涂油）

温度范围：（请注意温度因素）

A 环：-30℃ — 100℃

B 环：-30℃ — 120℃

转速：超过4,000转/分。（若需动平衡请说明）

█订购举例：

订货时，请标明以下内容 类型 系列 环类型 孔径 D1 孔径 D2 特殊要求 订货号： EKL 60 A 19 24 XX

R+W-EK2型 无齿隙梅花弹性联轴器 （夹紧锁紧）     一、弹性联轴器 SERVOMAX EK2 (额定扭矩6-1100Nm，轴径8-80mm)

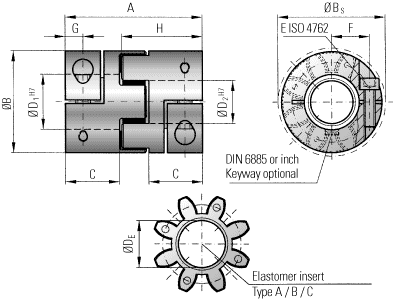

█特点： ●价格低廉 ●绝电 ●高圆周精度 ●无齿隙 ●减震性好 ●易装拆   █材料： 联轴器套采用高增强铝合金，弹性环使用特别耐磨损、抗温度的塑料   精确制作而成。           █结构：   两个高精度制成的轴套上面装有凸形爪。   配合间隙H7+键槽DIN6885+夹紧螺钉DIN916或者可以自行钻孔。   弹性环有两种选择：肖氏硬度98A或64D（若要求更好的减震性能，也可以获得80A环）   █规格尺寸：

█技术参数：

EK2 系列    20 60 150 300 450 800 弹性环类别   A B A B A B A B A B A B 额定扭矩 (Nm) TKN 17 21 60 75 160 200 325 405 530 660 950 1100 最大扭矩 ** (Nm) TKmax 34 42 120 150 320 400 650 810 1060 1350 1900 2150 安装长度 (mm) A 66 78 90 114 126 162 外径 (mm) B 42 56 66.5 82 102 136.5 螺钉头外径 (mm) BS 44.5 57 68 85 105 139 配合长度 (mm) C 25 30 35 45 50 65 输入轴径 H7 (mm) D1/2 8-25 12-32 19-35 20-45 28-60 35-80 弹性环内径 (mm) DE 19.2 27.2 30.2 38.2 46.2 60.5 夹紧螺钉 E M5 M6 M8 M10 M12 M16 螺钉夹紧扭矩(Nm) E 8 15 35 70 120 290 螺孔中心矩 (mm) F 15.5 21 24 29 38 50.5 距离 (mm) G 8,5 10 12 15 17,5 23 轴套长度 (mm) H 39 46 52.5 66 73 93.5 惯量(10-3kgm2) J1/J2 0.02 0.09 0.2 0.6 1.5 9.5 重量 (kg)   0.15 0.35 0.6 1.1 1.7 10 径向偏差(mm)   0.1 0.08 0.12 0.1 0.15 0.12 0.18 0.14 0.2 0.18 0.25 0.2 轴向偏差(mm)       ±2 ±2 ±2 ±2 ±2 ±2 角位偏差(°)    1 0.8 1 0.8 1 0.8 1 0.8 1 0.8 1 0.8 速度* (1/min)   19,000 14,000 11,500 9,500 8,000 4,000

注：** 和孔径相关

█产品介绍：

联轴器传递最大扭矩与孔径相关（配合间隙0.01-0.05，轴与套连接处涂油）

温度范围：（请注意温度因素）

A 环：-30℃ — 100℃

B 环：-30℃ — 120℃

转速：超过10,000转/分。（若需动平衡请说明）

█订购举例：

订货时，请标明以下内容 类型 系列 环类型 孔径 D1 孔径 D2 特殊要求 订货号： EK2 60 A 19 24 XX

NUODE-无锡诺德传动提供：EK2联轴器系列，EKL联轴器系列，EK6联轴器系列，

BK1带法兰型联轴器，BK2联轴器系列，BK3联轴器系列，BK4联轴器系列，BK5联轴器系列，BK6联轴器系列等

EK/BK系列产品特点:

●低成本

● 非常富有竞争性的性价比——因为其独特结构

● 快速、方便地安装——缩短工时高精度

● 轴连接——零背隙

● 扭矩传递——零背隙

● 高扭转刚性矩快速供货

● 模组化的概念保证迅速供货

● 可允许的最高径向位移是一般钢制波纹管连轴器的3倍

● 低反作用力——保护电机和丝杠轴承 允许更高的动态驱动

● 因为低质量惯性矩

● 安全地传递扭矩，甚至在高速状态下 高运转可靠性

● 允许低同轴度，同时有专利权的波纹管设计可排除以前普通钢制波纹管连轴器在要求很高的同轴度的应用中存在的缺陷;
