一、消谐器 产品介绍
6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出现较少时，因因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时可以导致PT烧毁，继而引发其它事故。
LXQⅡ型、LXQ(D)Ⅱ型消谐电阻器，是安装在6～35kV电磁式电压互感器（简称PT）一次绕组Y0接线中性点与地之间的高容量非线性电阻器，起阻尼与限流的作用。该消谐电阻器完全符合现行电力部标准DL/T 620—1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中5的规定，可以起到良好的限制电压互感器铁磁谐振的效果。如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组，成为该电网对地唯一的金属性通道。电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。而安装了LXQⅡ系列消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
二、消谐装置 主要特点
LXQⅡ系列消谐器，全部使用自主专利技术，采用大容量单片非线性元件及铜铝材进行制造。下面是关于LXQⅡ系列消谐器相对原LXQ型消谐器改进的一些说明：
① LXQⅡ系列产品的电气性能、散热性能均高于LXQ型系列， LXQⅡ更采用单片大通流非线性电阻片，消除了原多片并联结构的消谐器中通流不均匀现象，性能更加稳定。
② LXQ型消谐器通流能力仅为250mA，而PT高压熔丝一般为0.5A,这样可能导致大电流流过时消谐器先于PT而烧毁，而烧断时可能导致PT中性点不接地及其他事故。由于采用更优秀材料及工艺生产，LXQⅡ系列消谐器通流能力高达500mA，为原来的两倍多。
③ LXQ型消谐器在使用中如果有过电流流过，其产生的高压直接加在PT中性点上，有可能烧坏弱绝缘PT的中性点绝缘。LXQⅡ系列消谐器针对弱绝缘PT提供带有D参数元件的消谐器(带D型)，该元件可以有效限制消谐器两端电压，从而保护中性点绝缘。
④ LXQ型消谐器尺寸在LXQ系列消谐器的基础上进一部缩小，10kV超小型高度仅为8.6cm，尤其适合于PT柜及手车柜中安装。整个消谐器采用金属材料直接连接，无瓷套，无炸裂危险。
⑤ 原LXQ系列消谐器采用直流参数,不利于用户测量，而LXQⅡ型直接采用交流参数表征消谐器参数来表示，直接反映真实运行情况，便于用户复测。
⑥ 针对部分电压互感器安装LXQ系列消谐器后开口三角出现较大谐波电压，LXQⅡ型消谐器提供的附件—--三次谐波限制器（可选配件）可有效抑制PT开口三角两端的三次谐波电压并可记录可能激发谐振的次数。
简而言之，消谐器是用来保护电压互感器免受因铁磁谐振而产生过电压冲击和过电流升温炸裂的危险，保护设备安全运行的，其具体安装位置是串接于电压互感器中性点和地之间，至于具体选型，通常有10千伏（含6千伏）和35千伏类别，以及针对电压互感器全绝缘和弱绝缘类设计了带D参数原件的消谐器，具体选型，由客户告知商家电压等级进行选型，方便简洁。

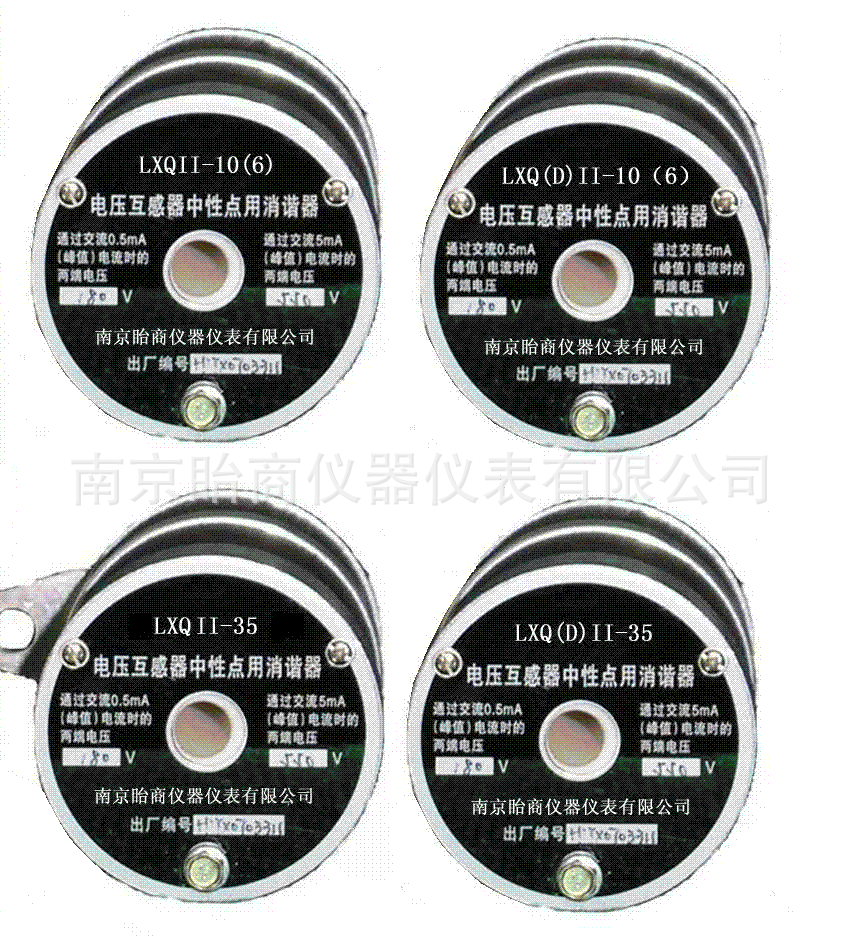

三、常见型号：LXQII-10kV.LXQ(D)II-10kV.LXQII-10(6).LXQ(D)II-10(6).LXQII-35kV.LXQ(D)II-35kV. LXQ-FJ.I II III 1 2 3.
四、同类产品：RXQ型消谐器 WNX型消谐器 NLS型消谐装置 FRX型消谐器 FXQ型消谐装置
LXQII-10 LXQII-35kV LXQII-10(6) LXQ(D)II-10kV LXQIII-10 LXQ3
