一、概述

很多用电设备，常因超负荷用电、维修人员粗心、供电设备故障、电线老化、自然灾害、人为破坏等原因，导致电压突然升高、缺相/断相等,使很多电器设备被烧坏；同时，因没法及时恢复设备工作,给国民经济带来较大的经济损失。事实上，而这些事故只需在供电电源出现异常时，断开供电电源，就可以避免电器设备的损坏。但由于空气开关、漏电开关不具有这些保护功能，在供电异常时，就出现大量的电器设备损坏。主要产生的原因如下：

1、严重超负荷用电导致电流增大，导致进入单元线路中的三根火线中的其中一根短路，从而使零火线间电压从220V瞬间提高到380V，致使电器被烧。

2、在改造线路时，由于维修人员粗心，误将火线接到零线上了，两条火线同时供电电压就会变为380伏，而普通电器开关不会跳闸，因此导致很多电器设备被烧毁。

3、电力公司在电网改造中因需要（或不慎）将相线调换，造成三相动力设备反转或不转，从而造成设备损坏。

4、三相供电线路设备中，其中一根相线松动或被人剪断，使三相电机不能转动，过热而烧毁。

5、变电站设备出现故障，电压不稳致使正在使用的电器被烧毁。

6、施工时误将变压器上的零线截断，造成单相电压从220伏突然猛增到380伏。

7、电线老化，零线搭到了火线上，使大量的电器突然被烧坏。

8、大风将大树刮倒，大树砸到电线，使线路短路被烧坏。

9、电线短路，从而使电压瞬间提高到380伏，致使电器被烧。

10、配电箱遭到破坏，电缆被盗剪，致使电器被瞬间烧坏。

11、“零线”松动或被人剪断后盗走，导致了供电电压失衡，有的相电压偏低，有的相电压瞬间升高，并致电器设备被烧毁。

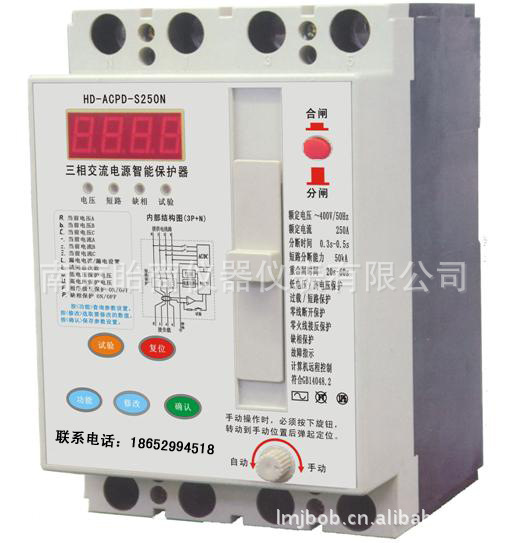

针对上述问题，我公司开发了HD-ACPD系列交流电源智能保护器（以下简称“HD-ACPD电源保护器”或“电源保护器”），符合《GB 14048.2-2001 低压开关设备和控制设备低压断路器》标准。彻底解决供电异常时，迅速切断供电线路，保证用电设备的用电安全，并在线路恢复正常后自动恢复供电，保障了用电设备的安全。

HD-ACPD系列电源保护器是利用机械自动化原理，结合现代电子技术研制成功的新一代高科技安全用电产品，具有过电压、低电压、过载/短路、零火线接反、零线断开、缺相/断相、相序接错等主要电气故障的保护功能，并具有故障识别、故障指示、合闸前电压、零火线接反、缺相/断相等故障检测、远程监控、在线修改参数及软件升级等功能。HD-ACPD电源智能保护器，开发并独创了智能化的“零线断开保护”功能，在性能及可靠性方面也有大幅度的提高。

二、用途

可广泛应用于各种环境下的无人值守设备的用电保护或用电防火安全要求高的场合，如农电、楼宇供电、工厂供电、工业控制设备、动力设备、通信业厅、通信机房、交换机房、路灯控制、移动通信基站、小灵通基站、卫星地面接收站、微波转发站、程控交换机、网络交换机、宽带网络交换机、光端机、通信分接点、通信交换机、信号放大器、电子监控、有线电视放大器、环保系统大气监测站、气象遥测站、能源管道遥测站、安全防火要求较高的场所等。

三、功能特点

低/高电压保护：当电压低/高于设定值时，保护器自动断开供电；电压正常后，自动合闸通电。

过载／短路保护：线路发生短路，或电流大于额定电流时，保护器即断开实施保护。

零火线接反保护：在零火线接反时，不合闸/或自动断开，避免电器烧毁和事故的发生。

零线断开保护：进线侧“零线”松动或被剪断后，三相电压不平衡到一定值，保护器分闸动作，恢复后，自动合闸。

断电时自动断开：当线路断电时，自动断开输入与输出线路。重新来电时，如果供电正常，则自动合闸通电。

合闸前故障检测：在合闸前自动检测供电线路电压、缺相、零火线接反、零线断开等，任何故障存在，则拒绝合闸供电。

漏电保护：线路发生超过规定漏电动作电流，保护器立即断开。

漏电自动跟踪：能根据线路实时漏电电流，自动设置漏电动作值，随时查询显示当前执行档位值。

缺相/断相保护：在缺相/断相时自动断开供电，避免了烧毁电机事故出现。

相序接反保护：在合闸前自动检测电源相序，若相序接反，则拒绝合闸供电，避免三相电机烧毁。

相序接反自动转换：当相序接反时，自动检测并转换相序后再合闸，保证动力设备的正常运转。

任意一相有电就可运行：在关闭缺相/断相保护功能时，只要任意一相有电就可以合闸运行。

自动重合闸：当发生跳闸后，一定时间间隔后自动重新合闸通电。减少了人工合闸，保证用电的连续性，提高了运行率，使用户更加方便。

手动合闸：当不需要自动重合闸时，可选择人工手动合闸，完全与普通断路器一样操作，不受电动控制。

实时数据信息：可通过软件实时查看三相电压、电流、漏电电流、跳闸次数、跳闸原因、开关状态等数据。

自动保存跳闸信息：自动保存跳闸时的各种信息，包括跳闸时间、跳闸原因、电压、电流、漏电电流等信息。

远程监控：具有RS232/RS485接口，方便与现有系统设备相连，实现远程监控。

参数设置：可通过面板上的按键、手机、掌上电脑、远程通信等设置以上各种功能进行设置。

故障报警：上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型。

四、规格及技术参数

注：①自动重合闸次数缺省为3 次，可以根据需要，用软件任意设置；

②自动重合闸时间缺省为30s/0.5h/1h，可以根据需要，用软件任意设置；

③额定电流、漏电动作电流、高电压、低电压等参数也可以用软件修改。
