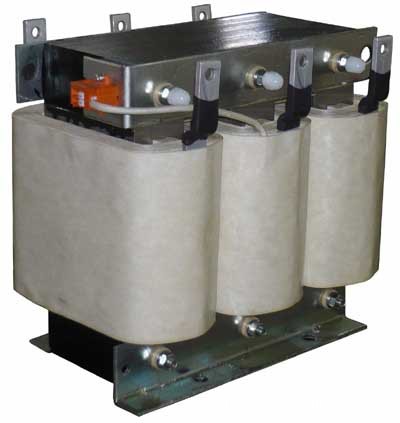

●直流调速器、变频器配套用的三相进、出线电抗器 1、适用范围
该系列电抗器用于与全数字直流调速器、变频器的进、出端相串联,作为直流调速器、变频器的进
电抗器和出线电抗器。本产品可替代各种进口变频器配套用的三相进、出线电抗器,如:西门子
ABB、GE、富士、LG、安川、LENZE、施耐德等等。
进线电抗器又称换相电抗器,它能够限制电网电压突变和操作过电压引起的电流冲击,有效地保护变频器和改善其功率因数。
输出电抗器的主要作用是补偿长线分布电容的影响,并能抑制变频器输出的谐波,起到减小变频器噪声的作用。
2、 结构特点
(1) 该系列电抗器为铁心干式电抗器,可分为三相和单相两种
(2) 铁芯采用优质低损耗进口冷轧取向硅钢片
(3) 线圈采用H级或C级的漆包或玻璃丝包扁铜线绕制,排列紧密且均匀。
(4) 整个电抗器在真空状态下经浸H级绝缘漆后烘干而成,运行时基本无噪声。
3、 性能参数
(1) 额定绝缘水平3KV/min。
(2) 电抗器各部位的温升限值:线圈小于95K,铁芯小于85K
(3) 三相电抗器的任意两相电抗值之差不大于±3%。
(4) 耐温等级H级。
(5) 电抗器的噪声不大于50dB。
注:如有特殊要求可另行协商。
4、 使用环境
(1)温度:环境空气温度最高不超过+45℃。
(2)海拔:安装地点的海拔不超过2000m。
(3)温度:空气相对湿度最湿月的平均最大相对湿度为90%
(4)不受雨雪侵袭的场所。
(5)无剧烈震动和冲击震动的地方。
(8) 无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
5、 产品型号说明:
(1)三相进线电抗器
如:HKSG?-0.8-A/mH HK:换相电抗器
S: 三相 G:空气(干式)冷却
设计序号(工作频率) 1 50~60Hz 2 120Hz 3 600Hz
0.8:最高运行交流电压0.8KV
A:额定电流 mH:额定电感量
(2)三相输出电抗器
如:CKSG?-0.8-A/ mH CK:输出电抗器
S: 三相 G:空气(干式)冷却
设计序号(工作频率) 1 50~60Hz 2 120Hz 3 600Hz
0.8:最高运行交流电压0.8KV
A:额定电流 mH:额定电感量6、型号和外形尺寸如下图(以富士变频器配套的三相进、出线电抗器和欧陆直流调速配套的三相进线电抗器为例)
产品型号 | 电源电压 | 额定电流 | 电感量 | 外形尺寸 |
HKSG1-0.8-2.5/6.1 | 400V | 2.5 | 6.1 | 130×80×100 |
HKSG1-0.8-3.7/3.68 | 3.7 | 3.68 | 130×85×100 | |
HKSG1-0.8-5.5/2.71 | 5.5 | 2.71 | 130×90×100 | |
HKSG1-0.8-9/1.63 | 9 | 1.63 | 150×120×160 | |
HKSG1-0.8-13/1.11 | 13 | 1.11 | 150×130×160 | |
HKSG1-0.8-18/0.814 | 18 | 0.814 | 165×100×150 | |
HKSG1-0.8-24/0.581 | 24 | 0.581 | 180×125×160 | |
HKSG1-0.8-30/0.443 | 30 | 0.443 | 185×135×170 | |
HKSG1-0.8-39/0.363 | 39 | 0.363 | 195×145×170 | |
HKSG1-0.8-45/0.305 | 45 | 0.305 | 200×150×180 | |
HKSG1-0.8-100/0.133 | 100 | 0.133 | 230×190×225 | |
HKSG1-0.8-135/0.098 | 135 | 0.098 | 230×195×225 | |
HKSG1-0.8-160/0.082 | 160 | 0.082 | 240×205×235 | |
HKSG1-0.8-250/0.0531 | 250 | 0.0531 | 265×225×240 | |
HKSG1-0.8-270/0.0948 | 270 | 0.0948 | 265×230×250 | |
HKSG1-0.8-581/0.0318 | 581 | 0.0318 | 330×265×320 | |
HKSG1-0.8-825/0.0212 |
| 825 | 0.0212 | 350×385×340 |
产品型号 | 电源电压 | 额定电流 | 电感量 | 外形尺寸 |
CKSG1-0.8-60/0.26 | 400V | 60 | 0.26 | 190×155×150 |
CKSG1-0.8-75/0.237 | 75 | 0.237 | 210×170×210 | |
CKSG1-0.8-91/0.164 | 91 | 0.164 | 220×180×220 | |
CKSG1-0.8-112/0.16 | 112 | 0.16 | 225×185×220 | |
CKSG1-0.8-150/0.112 | 150 | 0.112 | 225×215×235 | |
CKSG1-0.8-176/0.0097 | 176 | 0.0097 | 250×225×235 | |
CKSG1-0.8-210/0.104 | 210 | 0.104 | 260×230×240 | |
CKSG1-0.8-253/0.0792 | 253 | 0.0792 | 275×240×250 | |
CKSG1-0.8-304/0.0676 | 304 | 0.0676 | 280×250×255 | |
KSG1-0.8-377/0.0567 | 377 | 0.0567 | 290×265×260 | |
CKSG1-0.8-415/0.053 | 415 | 0.053 | 295×275×265 | |
CKSG1-0.8-525/0.0387 | 525 | 0.0387 | 300×280×270 |
直流调速型号 | 电机功率(KW) | 三相进线电抗器 | |
|
| 额定电流 (A) | 电感量 (uH) |
590/0350 | 15 | 30 | 50 |
590/0700 | 30 | 60 | 50 |
590/1100 | 45 | 100 | 50 |
590/1500 | 60 | 140 | 50 |
590/1800 | 75 | 160 | 50 |
590/2700 | 110 | 240 | 50 |
590/3600 | 190 | 320 | 50 |
590/4500 |
| 400 | 50 |
590/5500 |
| 480 | 25 |
590/7200 | 300 | 630 | 25 |
590/9500 | 395 | 830 | 25 |
590/1000 | 455 | 960 | 20 |
590/1388 | 575 | 1250 | 20 |
