一.产品简介及适用范围
1.1 GGD型开关柜采用烤漆工艺,经CNC机床加工多重折弯成形后用螺栓组装而成,具有很高的机械强度,有效地保证了产品的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力;
1.2广泛适用于发电厂、变电站、石油、冶炼、制造、高层建筑等行业的交流50(60)HZ,额定电压380V(400V)的配电系统;
1.3 GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备和控制设备》,GB14048《低压开关设备和控制设备》等标准。

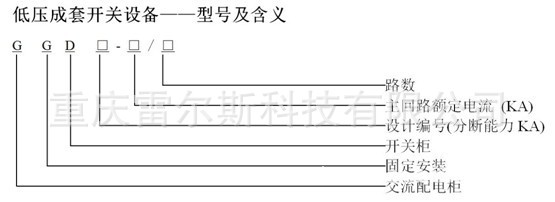

二.型号定义

并列号
三.使用条件
3.1周围空气温度不高于40℃,不低于-5℃,24h内的平均温度不得高于+35℃;
3.2户内安装使用使用地点的海拔高度不得超过2000m;
3.3周围空气相对湿度在最高温度为40℃,时不超过50%,在较低温度时允许有较大的相对湿度,但日平均相对湿度不大于90%;
3.4污染等级3;
3.5装置安装时与垂直面的倾斜度不超过5°,且整给柜列相对平整(符合GBJ232-82标准);
3.6设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所;
3.7用户有特殊要求时,请与我们联系。

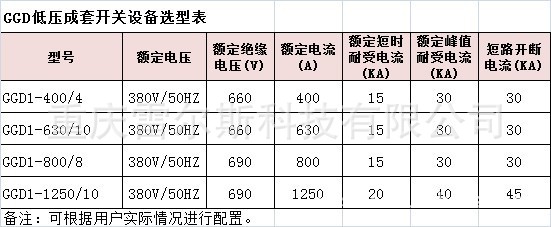

四.主要电气参数
4.1额定电压:AC 380V/50HZ;
4.2额定绝缘电压:660V;
4.3额定电流:630A;
4.4短时耐受电流:15KA;
4.5短路开断电流:30KA;
4.6工频测试电压(V/1min):2500V;
4.7母线:三相五线制;
五.结构特点
5.1柜架用8MF冷弯型钢材局部焊接拼装而成,构架上分别有按E=20mm和E=100mm模数排列的安装孔,通用性强;
5.2 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构,柜体后面采用对称式双门结构柜体结构为不靠墙安装结构;
5.3 GGD柜设计时充分考虑到柜体运行中的散热问题在柜体上下两端均有不同数量的散热槽孔;
5.3 GGD柜按照现代工业产品造型设计的要求采用黄金分割比的方法设计柜体外形和各部分的分割尺寸使整体美观大方面目一新;
5.4柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便,门的折边处有橡胶镶条;
5.5装有电器元件的仪表门用多股软铜线与构架相连柜内的安装件与构架间用滚花螺钉连接整柜构成完整的接地保护电路;
5.6用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高;
5.7柜体的顶盖,可在需要时拆除,便于主母线的装配和调整;
5.8柜体的防护等级为IP30用户也可根据使用环境的要求选择IP40
六.安装使用说明
6.l产品的安装应按安装示意图进行见图二基础槽钢和螺栓由用户自备主母线安装时应将搭接面修理平整处理干净涂上中性凡士林或采取其它措施然后用螺栓紧固;
6.2产品在安装完毕后投人运行前需进行检查,确认无异常后,方可上电;
6.3日常检查维护,请严格遵守用电安全操作规程,由专业人员进行操作。
七.产品成套性
本厂供货时提供下列文件及附件
a.装箱清单
b.产品合格证
c.使用说明书
d.出厂试验报告
e.有关电气图纸
f .柜门钥匙操作手柄及合同单规定的备品备件
