产品概述

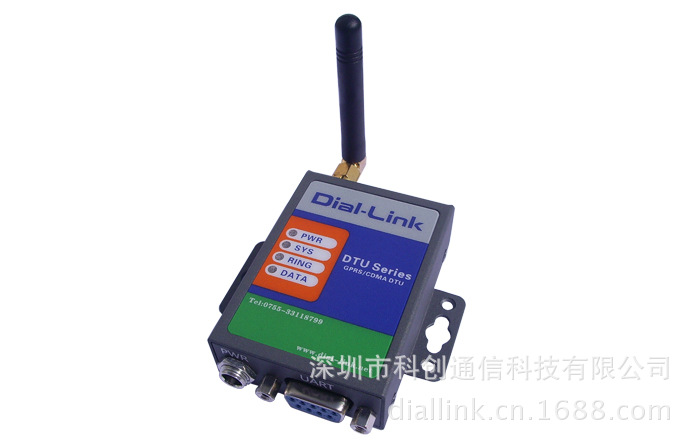

    基于CDMA无线网络数据传输需求，为提供一种简便实用的CDMA通讯解决方案，深圳市科创通信科技有限公司开发了DLK-D350 CDMA DTU。它内嵌了TCP/IP协议栈，解决了用户无TCP/IP协议栈而需在客户机系统嵌入TCP/IP的局限性，利用可靠的CDMA网络实现数据信息的透明数据传输。

    产品特别针对工业现场的复杂环境而设计，进一步简化了接口设计，用户可通过RS-232（型号DLK-D350）、RS-485（型号DLK-D351）、TTL（型号DLK-D352）电平接口，使用简单的AT+i命令，就可以完成点对点、点对多点的可靠数据通信，极大减轻了用户开发时间和维护的工作量。产品以性能稳定、体积小、易于安装嵌入、抵抗环境能力强等优点，在工业领域得到了广泛应用。

    产品可灵活地实现多种设备接入，工程安装简单，适用于使用串口通讯的单片机数据采集传输系统、PLC、RTU以及工控机等，

行业应用

电力：远程自动抄表，电压电流数据实时监控报警，城市电网、路灯管控；

安防：道路工地监控，远程门禁系统监控，防盗装置报警；

能源：煤矿、天然气、油田数据采集，供暖系统监管；

交通：机动车辆、银行运钞车监控调度系统，车牌抓拍监控系统，车辆违章监控；

环保：煤气调压站实时数据采集自动控制，自来水，污水管道，闸门、泵站与水厂实时监控维护；

金融：银行储蓄点及机房监控，移动性证券交易和信息查询，POS机系统应用；

水利：水位防洪监测，自然灾害预测系统；

传媒：移动广告自动下载系统，无线广告播放管理系统；

气象：温湿度数据远程采集传输，气象预测；

运输：工业无线遥感，遥测，遥控信息回报，GPS定位；

公安：公安、110、交警车辆监控调度，公安移动性数据（身份证、犯罪档案等）查询，交警移动通信数据（车辆、司机档案等）查询。

产品特点

◆内置了工业级CDMA无线模块；

◆可实现点对点、点对多点及APN专线等灵活组网方式，支持CLIENT和SERVER两种模式；

◆同类产品中体积最小，适合嵌入式集成；

◆内部硬件和软件看门狗，随时监控运行状态，保证产品稳定可靠的运行；

◆内嵌TCP/IP协议栈，支持多种协议，TCP、UDP、DNS、PPP、DHCP等；

◆高度集成CDMA和TCP/IP技术，将互连网和CDMA网络有机的结合起来；

◆采用工业级设计标准，超强的防潮、防雷、防电磁干扰能力；

◆完全透明传输模式，可完全取代数传电台，原有系统无须任何改动，最大限度减少系统更新的投入；

◆支持IP或动态域名（DDNS）连接；

◆支持ALWAYS ONLINE（永远在线）模式，支持掉线重连；

◆支持CDMA在线数据传输，电话唤醒，远程复位和升级；

◆抗干扰性强，良好的金属外壳封装；

◆透明模式下的短连接功能，链路的定时自动释放和激活重连；

◆实时在线刷新，使产品永远在线，有效解决了无线网络的“假连接”现象。

技术参数

网络参数：

网络：CDMA2000 1X Rev0

频率范围：800MHz

           TX 824~849MHz

           RX 869~894MHz

发射功率：﹤30dBm

接收灵敏度：﹤-104dBm

(450MHz等特殊频点可定制）

电源参数：

输入电压：DC5~25V

标配电源：DC9V/1A

通信电流:90mA (平均值)

待机电流:30mA (平均值)

SIM卡电压:3V/1.8V

接口封装：

外壳封装：良好金属外壳封装，坚固耐用，抗强电磁干扰，高温散热能力极强；

串口：1个标准的RS-232/RS-485/TTL电平（DB9接口）；

天线接口：标准的SMA母头天线接口，50欧姆阻抗；

电源输入：标准的3芯电源插座，外负内正，外径：5.5mm，内径：2.5mm；

SIM卡接口：标准的翻盖式SIM卡座。

体积重量：

不含安装孔及接口：64*46*18.5mm

含安装孔及接口：78*66*18.5mm

重量：200g

功能特性：

短信息：MT, MO, CB和PDU模式

信息传送内容：支持数字、语音、短消息和传真；

模块复位：采用AT指令或断电复位

声音编码EVRC，13k QCELP

最大传输速率：14.4KBPS

环境参数：

工作温度：-30℃～70℃

存储温度：-40℃～80℃

相对湿度：≤95%

磁兼容性能：

   静电放电抗干扰度试验等级：3级

射频电磁场辐射：

   抗干扰度试验等级：3级
