流体进出口尺寸：1 in.npt(f)

空气进口尺寸：1/2 in.npt(f)

虹吸高度（干抽或湿抽）：18 ft. (5.48 m )

往复速度  ：  276cpm

每往复流量：0.15gal ( 0.57 lpm )

            QBY3气动隔膜泵是我公司开发的第三代气动隔膜泵，具有质量可靠使用寿命长、噪音底、震动小、永不死机、做工精细等六大优点，即能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。


1、不需灌引水，吸程高达7m，扬程达70m，出口压力<=0.8Mpa  ；

2、流动宽敞，通过性能好，允许通过最在颗粒直径达9.4mm，抽送泥浆、杂质时，对泵磨损甚微；

3、扬程、流量、可通过气源压力来调节（气源压力在0.1~0.84pa之间）；

4、工作环境范围：5~65摄氏度；输送介质范围（零下20~150摄氏度）；

5、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；

6、不需用电，在易燃、易爆场所使用安全可靠；

7、可以浸没在介质中工作 ；

8、使用方便、工作可靠、开停中需简单的打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此损坏。一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行 ；

9、结构简单，易损件少。泵结构简单，安装、维修方便。泵输送的介质不会接触到配气阀、连杆等运动部件、不像其他类型的泵泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

10、可输送较粘的液体（粘度在10000厘泊以下）；

11、本泵无需润滑油，即使空转，对泵也无任何影响，这是该泵一大特点；

12、除易损件（球、球座、膜片）外 ，质保五年  。

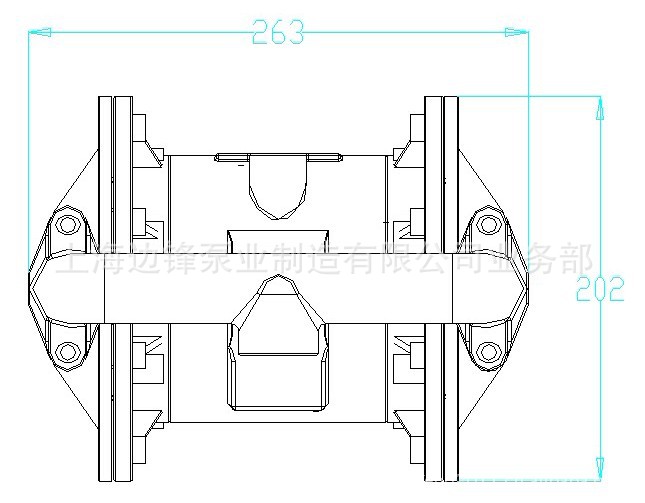

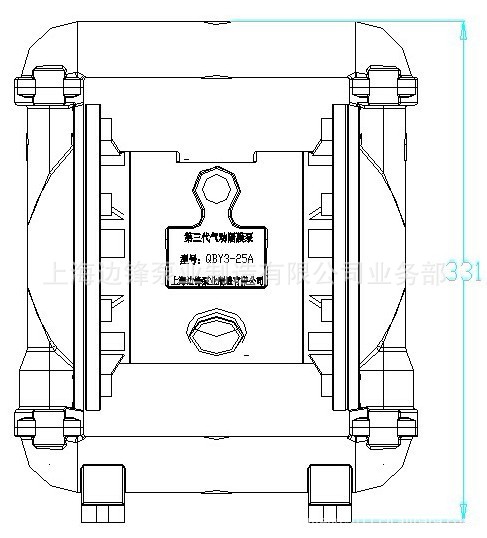

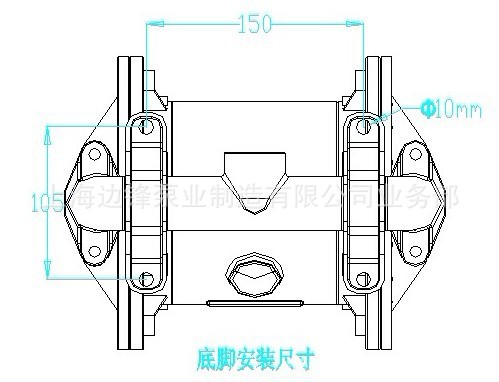

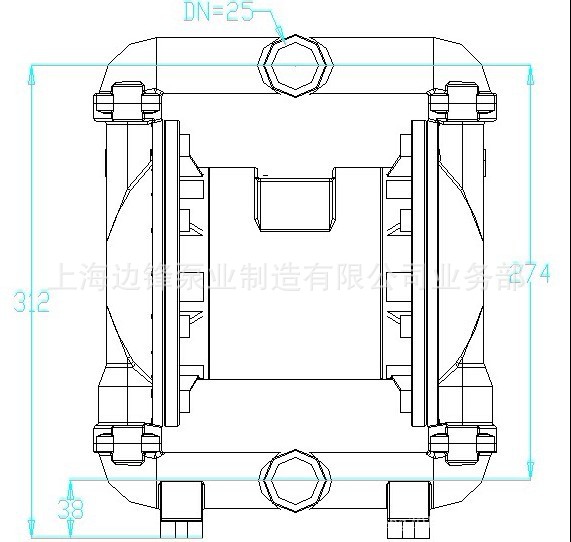

                                                                        外型安装尺寸图
