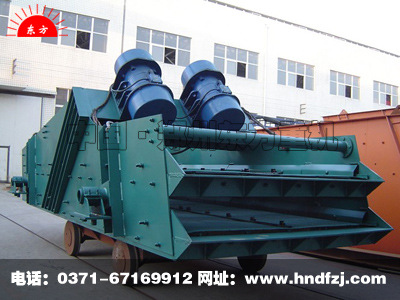

直线振动筛简介
河南东方直线振动筛厂生产制造的ZSG型系列直线振动筛是一种采用激振器驱动运作的新型高效矿用筛分设备,因其激振器的两个轴上每个都带有一个偏心块,并且以反向旋转,筛箱运动轨迹近似为直线,故又称双轴直线振动筛。本系列机器采用全封闭式结构,结构简单,筛分效率高,使用寿命长、工作稳定且低能耗、便于维修管理。适用于大块物料和中小颗粒状、粉状物料的分级筛分,多形式的可更换筛面设计可满足不同行业的筛分作业要求,被广泛应用于煤炭、矿山、化工、冶金、建材等行业。
直线振动筛的工作原理
直线振动筛采用双振动电机驱动,两台激振器同时做功反向旋转,激振器所带的偏心块在高速转动产生的离心力作用下沿旋转方向运动,在纵向激振力的带动下,机体及筛面进行前后移位,筛面上物料受力被抛起,进行跳跃式直线运动,物料在下落时通过不同类型筛面的筛分,需要筛选的物料便通过筛孔落到下层,从而达到对物料筛选分级的目的。工作流程简单方便,工作时最高筛分目数为400目,可以筛分7种不同粒度的多种物料,特别适合流水线自动化生产作业。
直线振动筛的结构特点
ZSG系列新型直线振动筛主要由筛箱、筛网、振动电机、减振弹簧、底座支架等结构组成。筛箱由高硬度耐磨钢板焊制,具有一定的强度,筛机侧板与横梁、激振器底座使用高强度螺栓、铆钉连接,坚固耐用。直线振动筛的动力装置根据其驱动方式的不同分为振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式,本系列产品以激振器作为振动电机,采用双电机驱动,通过调节激振器,可以改变振动筛的振幅,方便高效。筛面根据客户需求有金属网、板网、焊接式、棒条式、冲孔式等多种类型,可单层使用也可多层布置,能最大程度上达到快速准确筛分。
直线振动筛的性能特点
河南破碎机厂制造的直线振动筛结构简单合理,体积小,重量轻,便于安装调试。机器筛箱筛板皆使用高硬度耐磨钢板制成,坚固耐用,能适应不同工作环境并保持良好稳定工作状态,低耗能,在节约能源的基础上完成大批量高效率的筛分工作。特殊的减震设备使机器工作时振型稳,低噪音,筛网类型多样并由小块拼装而成,可拆可卸,更换极为简单,方便工作人员定期维护和修理。
直线振动筛技术参数
| 型号 | 筛面 规格 | 筛面 层数 | 筛孔 尺寸 | 进料 粒度 | 处理量 | 电机 功率 | 总重量 | 振动频率 | 双振幅 | 筛面 倾角 | 外形尺寸 |
| (长×宽) | 层 | mm | mm | (t/h) | kw | kg | (Hz) | (mm) | ℃ | 长×宽×高(mm) |
| ZSG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 2250 | 16 | 6-8 | 15 | 3800×2050×1920 |
| 2ZSG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 3345 | 16 | 6-8 | 15 | 3800×2050×2200 |
| ZSG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4100 | 16 | 6-8 | 15 | 4500×3040×2500 |
| 2ZSG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4900 | 16 | 6-8 | 15 | 4500×3040×2700 |
| 3ZSG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 5870 | 16 | 6-8 | 15 | 4500×3040×2820 |
| 2ZSG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5836 | 16 | 8-10 | 15 | 4800×3140×2814 |
| 3ZSG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 6900 | 16 | 8-10 | 15 | 4799×3140×3014 |
| 2ZSG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6489 | 16 | 8-10 | 15 | 4799×3440×2814 |
| 3ZSG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 7750 | 16 | 8-10 | 15 | 4799×3440×3014 |
| 4ZSG1848 | 4800×1800 | 4 | 5-50 | ≤200 | 50-500 | 11×2 | 8300 | 16 | 8-10 | 15 | 4799×3440×3503 |
| 2ZSG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 9950 | 16 | 8-10 | 15 | 6000×3440×3326 |
直线振动筛安装前的准备
1、检查电机标牌是否与要求相符。
2、用500伏兆欧表测量绝缘电阻,其值应对定子绕组进行干燥处理,烘干温度不能超过120℃。
3、检查电机各紧固件,谨防松动。
4、检查电机表面有无损坏、变形。
5、检查是否转动灵活,若有异常,应排除。
6、检查电源,是否缺相,并空载运行5分钟。
直线振动筛安装与调整
1、电机应紧固在安装面上,安装面必须光滑、平整。
2、电机可水平安装。
3、电机引线采用四芯橡胶电缆YZ-500V,接电源时引出线电缆不允许有急折,并与振动体可靠固定。
4、电机应有可靠的接地,电机内有接地装置,引线端有标志,亦可利用底脚坚固螺栓接地。
5、激振力的调整。
直线振动筛使用与维修
1、本机应装设电气保护装置。
2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
3、当电机旋转方向不符合要求时,调整电源相序即可。
4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。
河南东方直线振动筛厂一直坚持以认真细致的工作态度,高效低能的产品质量,充足齐全的备件供应,完善快捷的售后服务为广大客户提供优质可靠的生产设备机器,在设备研发机构的不断改进创新中满足不同行业,不同客户的多种需求,不断追求精益求精,成为同行业高品质的典范。
